描述
产品详情

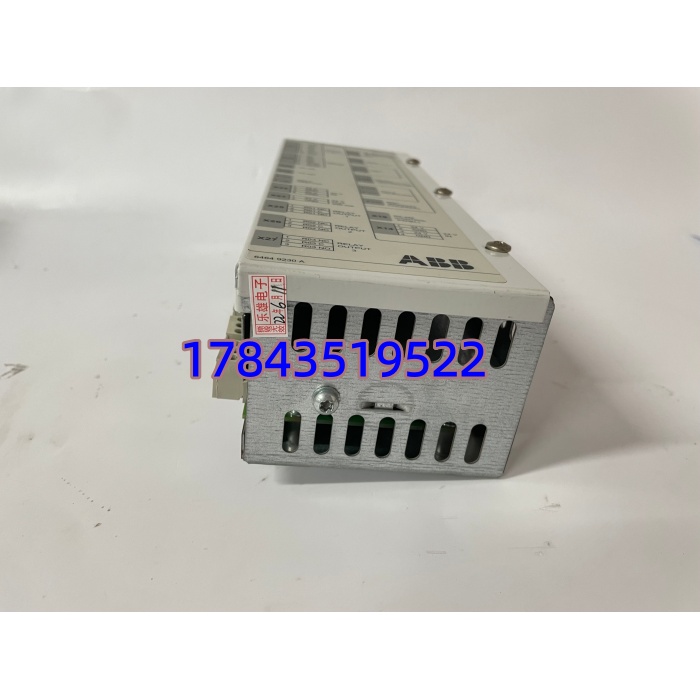

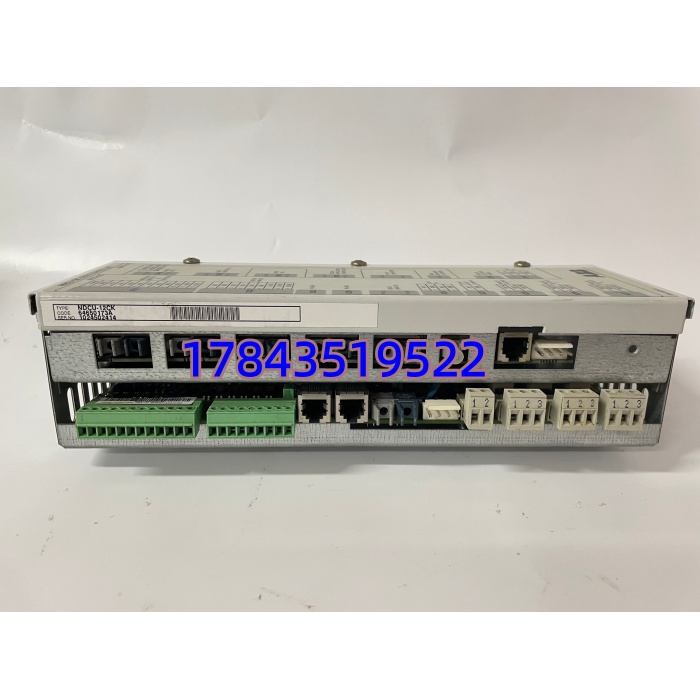

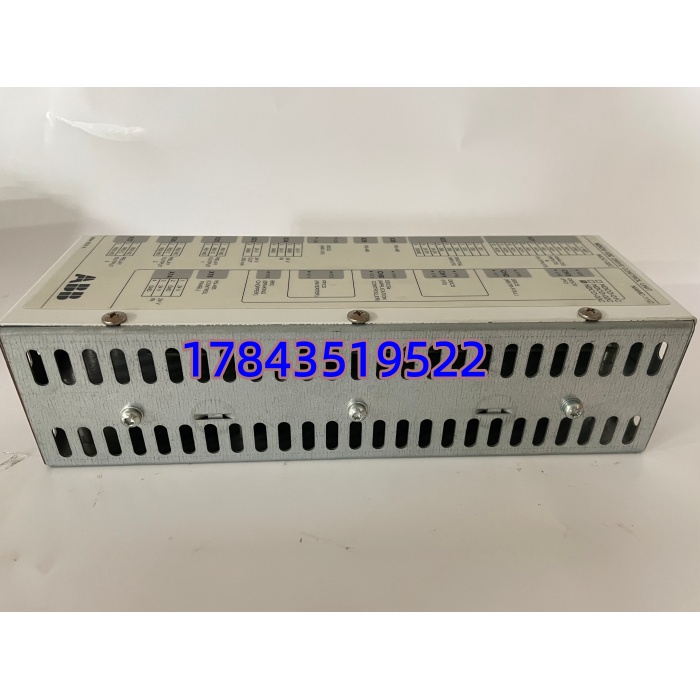

· 型号：NDCU-12C（NDCU-12CK 为同硬件不同固件/标签版本，功能兼容）
· 品牌：ABB Drives
· 系列：ACS600 / ACS800 传动系统 — NDCU (Drive Control Unit) 系列
规格参数
- 产品型号：NDCU-12C（Drive Control Unit Type 12C）
- 关联编码参考：3AUA0000017159（NDCU-12C）、3AUA0000017160（NDCU-12CK，固件差异）
- 产品类别：ACS600 / ACS800 标准传动控制接口单元，插在 RMIO-01（Reverse Mounted I/O）或 RDIO 板上
- 适用传动：ABB ACS600 系列（全功率）、ACS800-01/-04/-11/-31/-61 等（非 ACS880/ACQ810 直接替——ACS880 用 CDMU / AIMA 架构不同）
- 微处理器：32-bit RISC（依版本 Motorola/Infineon），运行 ABB DriveWare OS
- 参数存储：板载 Flash + EEPROM（参数集、宏、故障记录），可经 DriveWindow 上载/下载 .dri 参数文件
- 通信接口（与传动内部）：DDCS 光纤链路 ×2（连 AINT/AINP 功率接口板、扩展 I/O）
- 外部通信适配：经 RMIO 板提供 Modbus RTU / Profibus DP（需 OPTx 插槽模块）/ DeviceNet 等
- 背板供电：由 RMIO/RDIO 板经背板提供 24 V DC（典型 200~400 mA）
- LED 指示：RUN / TRIP / COM / CH1 / CH2 / FLT 等依硬件版本丝印
- 固件：需与传动软件版本（ABB Drive SW x.xx）匹配；NDCU-12CK 通常预装特定 ACS800 兼容 FW
- 组态/调试软件：ABB DriveWindow / DriveWindow Light（串口/光纤）、APS (Application Programming System) 用于定制 AP 程序
- 安装方式：垂直插入 RMIO-01 或 RDIO-01 板专用插槽（通常传动柜门内侧/上部控制箱），由塑料导槽定位 + 螺钉锁紧
- 工作温度：0℃ ~ +60℃（控制箱内控）
- 存储温度：-40℃ ~ +85℃
- 湿度：5%~95% RH 非冷凝
- 认证：CE、cULus、部分版本 DNV/GL（依整体传动认证）
- 物理尺寸（参考）：约 160 × 105 × 30 mm，重约 0.15 kg
产品介绍
NDCU-12C 是 ABB ACS600/ACS800 传动的控制中枢接口卡，插在 RMIO 板上负责执行启动连锁、故障判断、参数运算并与功率部分（AINT/AINP）通过 DDCS 光纤交互。简单说：功率部分管强电，它管逻辑和保护——它挂了传动立即报”Control Board Fault”无法运行。和老 NDCU-33 比，12C 体积小、FW 支持 DP-V1 及更多应用宏；和后续 ACS880 CDMU 比，物理、电气、固件全不通。
坦白讲这卡故障率低，真正麻烦是：① 参数备份丢了（最常见！）；② FW 版本与传动软件包不匹配导致 Start-Up 向导卡住；③ 拔插时没放静电打坏 CMOS。该件属延寿慢动件，老厂按每台重要传动留缓冲——特别是单传动无冗余的。
应用场景与行业案例
我在现场遇过水泥厂生料磨主风机 （560kW）大修后上电报”NDCU-12C Parameter File Corrupt”，查是 EEPROM 老化（约 12 年机龄）。幸好两年前有 .dri 备份——DriveWindow 连串口（RJ45 口）Upload 确认读不出旧参数后，直接 Download 备份文件→断电重启→参数自动装载→点动试转 OK。没备份就得对照铭牌从头敲几百个参数，老师傅最怕这个。
典型场景：
- 冶金/矿山主传动 — 粗破/球磨主驱， 带 Start/Stop 连锁及模拟量给定，现场 DDCS 光纤连 AINT
- 石化/化工泵/风机群 — 多台 /800 通过 + RMIO + Profibus DP 受 DCS 速度给定
- 水处理/电厂辅机 — 循环水泵 ， 存当地/远程切换宏，故障记录帮事后分析跳车原因
- 造纸/板材生产线 — 多传动协调（主从/负荷分配）经 DDCS 光纤环网， 执行 APC 应用宏
真实案例：西北某电厂引风机 -04 运行中突然”Control Board Fault — Watchdog Trip”，复位无效。到现场拆 看背面无烧灼，插备用测好 （同 FW Rev）→上电→DriveWindow Download 原 .dri 参数→风扇试运行正常→满载恢复。旧卡放置烤箱 80℃ 2h 后复活（典型 EEPROM 假死），留作冷备。事后强制规定：① 重要传动 NDCU 参数每半年 Upload 备份存 DCS 工程师站；② 库房按关键机台 1:1 存测好 （同 FW Rev）。
