描述
产品详情
· 型号：086444-005
· 品牌：ABB
· 系列：MPRC（Measurement & Processing Remote Controller），兼容 Symphony Plus / Advant OCS / 800xA架构中对应机架（07 KR 91 等）
规格参数

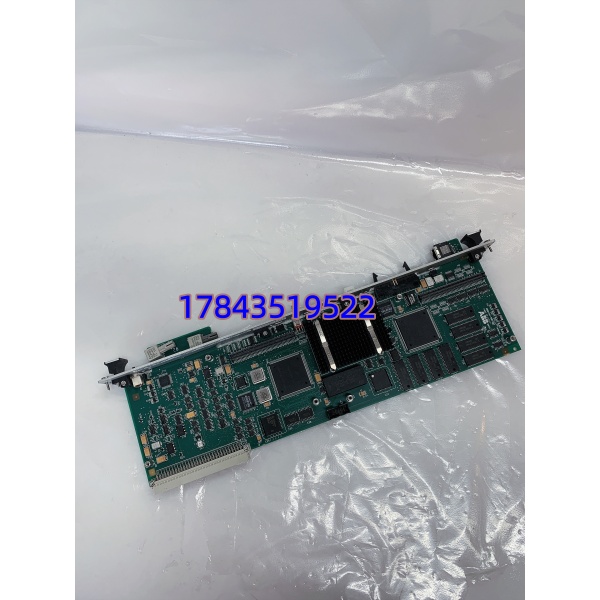

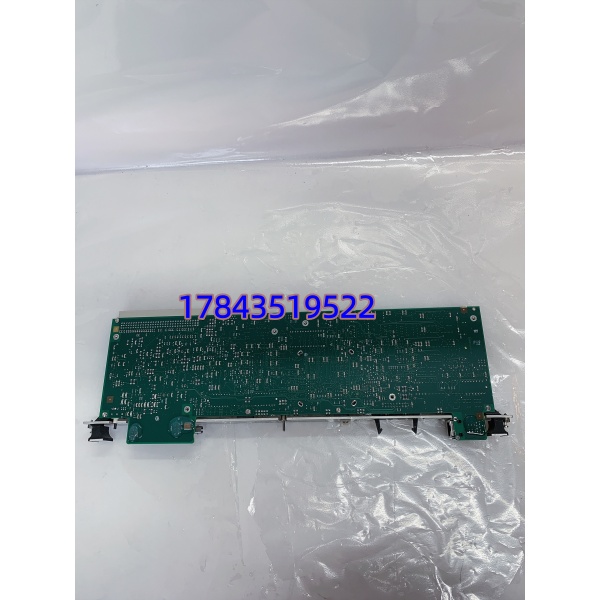

- 完整型号：086444-005（MPRC Direct Fiber Measurement Board）
- 模拟量输入：16路差分（Differential），支持 ±10V、±20mA、4–20mA
- A/D分辨率：14-bit（0.61mV / 1.22μA），精度 ±0.05% FS @25℃
- 扫描/更新速率：1kHz 同步扫描（≈1ms 周期更新）
- 数字量输入：8路 24V DC（光电隔离）
- 数字量输出：4路 24V DC（固态/继电器型，依具体机架配置）
- 板上传感器电源：24V DC ±10%，最大 0.3A 保护输出
- 光纤接口：2× LC 双工，支持多模（≤2km）/单模（≤10km），最高 1Gbps
- 电气隔离：通道↔逻辑 1500V RMS，通道↔通道 500V
- 供电电压：24V DC（典型范围 20～30V DC），典型功耗 <1.5W
- 工作温度：-20～+60℃（工业宽温版据称 -40～+85℃，需核对实物铭牌）
- 安装方式：插入 MPRC 兼容机架槽位（如 07 KR 91 / 07 KT 92 等）或 DIN 导轨适配器
- 尺寸（约）：30(H)×420(L)×160(W) mm（机架型），个别渠道标 67.5×122.5mm（紧凑变体需核对）
- 认证：CE，UL/cUL，IEC 61010-1，EMC 工业等级（以原厂手册为准）
产品介绍
086444-005 是 ABB MPRC 系列的单槽测量处理板，定位很明确——把高精度模拟/数字量采集和光纤上行集成在一块板上。它不是控制器 CPU，而是挂在 Symphony/Advant OCS 架构的 MPRC 机架里，负责把现场 16 路差分模拟量和 8DI 就近数字化，再通过双 LC 光纤或系统总线送回主控，省掉长距离模拟量铜缆带来的地环和 EMI 问题。
相比普通 AI 卡，它的差异在于板载预处理能力和直连光纤上行（部分系统还需配相应通信接口模块）。在高变频、大功率电机密集的区域，用这块板把信号”近端数字化+光纤回传”，比拉几十米屏蔽双绞线靠谱得多。需注意：它与 AC800M 的 AI8xx/HART 模块不是同一产品线，混用会烧或无法识别，采购时一定确认现网系统是 MPRC/Symphony 架构。
应用场景与行业案例
我在现场最常见的问题是：传感器离主控柜七八十米，中间穿过整流机组，4–20mA 信号飘得厉害，甚至因地电位差把 AI 卡通道打坏。086444-005 就是把采集点前移到现场柜，就近数字化再通过光纤回传，彻底掐断地环路。
典型适用场景：
- 冶金轧机/连铸：张力、位置传感器分散在轧线各段，铜缆穿变频器区干扰大→用 MPRC 板+光纤拉回主控，抗干扰且省桥架。
- 电厂/化工厂老装置改造：原有 Advant OCS 或早期 Symphony 系统，模拟量卡老化漂移→同型号 086444-005 原位替换，保留原机架和程序。
- 长距离罐区/码头：液位、温度测点距中心控制室 >500m→单模光纤直连，不用再加远程 I/O 站。
- 造纸/浆粕蒸汽回路：多点温度压力需 1ms 级同步扫描→MPRC 板自带 1kHz 扫描，配合主控做回路控制。
真实案例：南方某 300MW 机组除灰程控，原用普通 AI 卡采电场灰斗料位（4–20mA，距主控 120m，穿越高压变配电室），每逢阴雨天信号跳变触发误排灰，运行抱怨不断。因原系统是 Advant OCS 带 MPRC 机架，我建议把那段料位改接 086444-005（现场小柜就近取电+光纤回传）。换上去后再没报过误信号。老师傅原话：”早知道这板子能隔地环，三年前就该换。”
