描述
产品详情

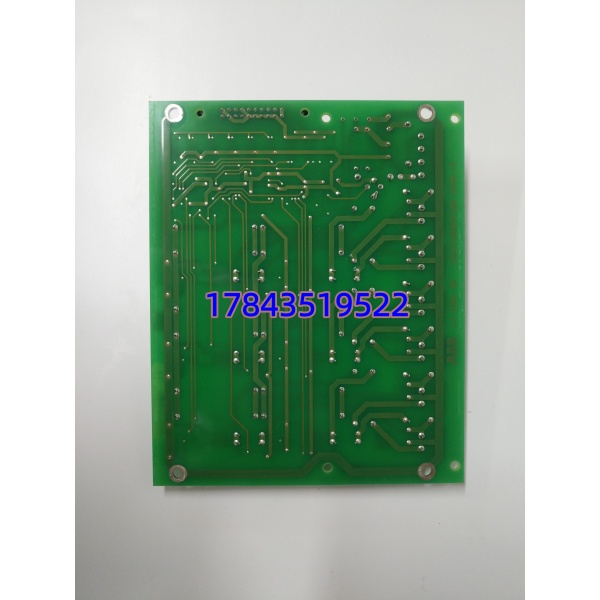

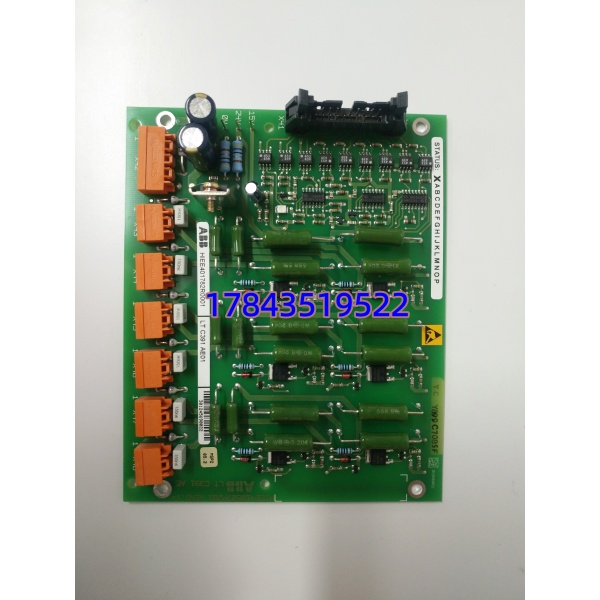

· 型号：LTC391AE01
· 品牌：ABB
· 系列：Symphony Plus / AC800M S800 I/O（温度输入模块）
技术参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | LTC391AE01 |
| 订货号(Order Code) | HIEE401782R0001 |
| 模块类型 | 8通道热电偶/RTD/毫伏输入模块 |
| 输入通道数 | 8路，单端，每通道软件独立配置类型 |
| 支持热电偶(TC) | K、J、T、E、N、R、S、B型 |
| 支持RTD | Pt100(2/3/4线)、Pt1000、Ni100、Ni120、Cu10 |
| 毫伏输入范围 | ±10 mV / ±50 mV / ±100 mV（软件可选） |
| 测量精度 | 典型 ±0.1% of span（含CJC误差），RTD分辨率0.01℃，TC分辨率0.1℃ |
| 冷端补偿(CJC) | 内置高精度传感器，自动补偿，精度约±0.5℃ |
| 断线检测 | 支持（上拉/下拉可配），开路报故障不停送错误值 |
| 通道隔离电压 | 通道间及通道对背板 ≥500 V RMS（加强绝缘） |
| 更新/扫描周期 | 全通道最快约100 ms（4次/秒/通道典型） |
| 所需基座 | 须配 SD802F 或 SD803F 端子基座（单独采购） |
| 工作温度 | 0～+60℃（机柜内安装） |
| EMC/安全认证 | 符合 IEC 61000-6-2/4，IEC 61508 SIL2 Ready，CE / UL / cUL |
| 状态指示 | 每通道双色LED（绿=正常，红=故障/超量程）+ 模块通信/电源LED |
| 安装方式 | 插入Symphony Plus I/O机架或DIN导轨式基座锁紧 |
产品介绍
汽轮机轴承瓦温、锅炉过热器管壁、 reactor 一回路冷却剂温度……这些点的测量一旦漂移，DCS误判就会触发跳机。LTC391AE01 就是为这种”不能出错”的场景设计的8路温度采集卡，省掉外置温度变送器，热电偶或RTD直接进模块，后台用 Symphony Plus Engineering Studio 或 Control Builder 按通道分别设类型——同一块卡可以通道1接K型测排烟温度、通道2接Pt100三线制测润滑油温，不用分卡混装。
商业层面它最大的卖点是降低全生命周期备件种类（一块顶过去AI+温度变送器两块的角色）和通道间500V加强隔离扛得住现场接地环流。在某600MW机组改造项目里碰到过旧IMTAI模块频繁因感应雷击损坏，换成LTC391AE01后未再出现通道烧毁——当然前提是现场侧做好浪涌保护器配合，模块本身不是防雷器。原厂已宣布部分S800老型号EOL，这款目前属主力在产备件，交期视区域库存约1-3周，建议关键机组按N+1留备份。
替换与升级建议
✅ 直接替换
- LTC391AE01（同订货号 HIEE401782R0001 不同批次）——完全同型号，直接插拔更换，无需改数据库，仅建议核对基座弹片磨损情况。
⚠️ 软件兼容（需改配置/基座）
- 旧版 IMTAI 8ch TC/RTD 模块（Harmony/INFI 90 早期S800）——信号定义接近但基座与通信协议不同，不能直接插，需在 Symphony Plus 工程中重新组态I/O映射并更换为SD802F基座，改动约0.5人天，无额外硬件成本若有现成LTC391AE01。
- IMASI23（AC800M 模拟量输入模块 4-20mA/TC混合）——若现场只需部分TC通道且可接受通道数减少，可用IMASI23替代并修改组态，但RTD四线制支持不如LTC391完整，不建议用于关键测温点。
❌ 硬件不兼容
- 纯AI模块 IMASI03/IMDSM04（仅4-20mA）——无法直接采集TC/RTD原始信号，需增配温度变送器，不推荐作为的一对一替代。
- 数字量模块、通讯模块、控制器（如IMCPL01/HC800）——物理接口与功能完全不同，不可互换。
若无直接替代品且遇停产批次，目前市场仅能通过验证库存或ABB授权服务渠道调拨，新系统改造建议评估升级至最新S800 I/O清单。
