产品详情

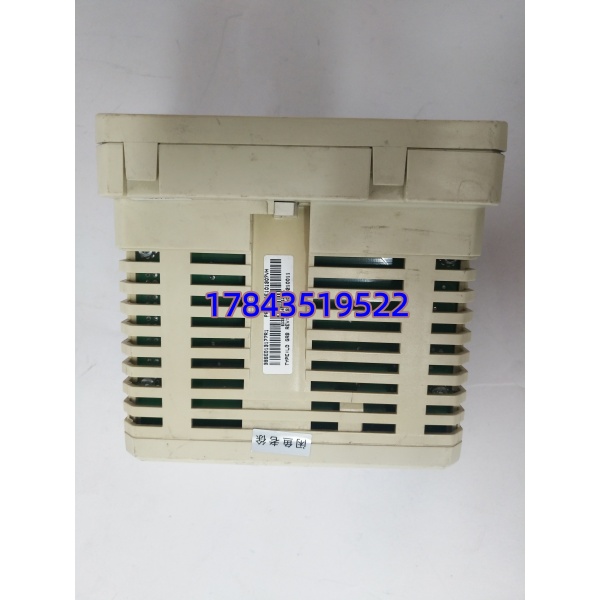

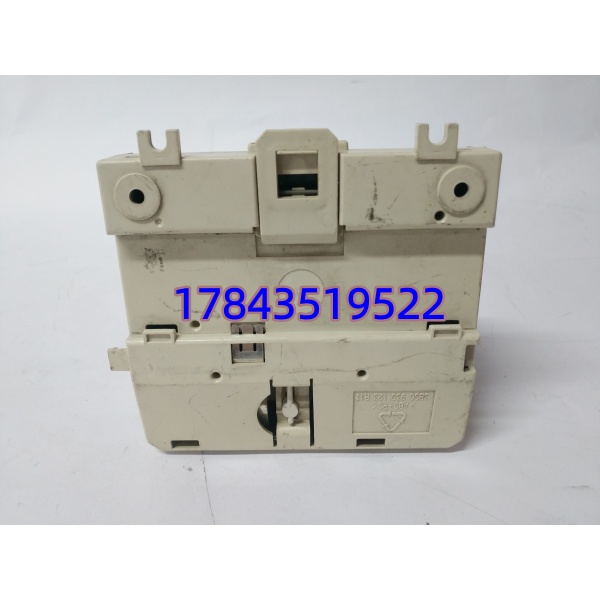

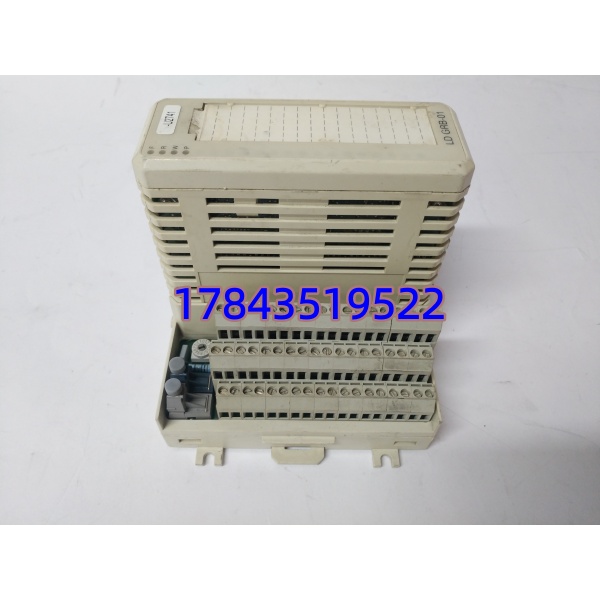

· 型号：LDGRB-01（3BSE013177R1），现场常见兼容 SDGRB-01──买前必须核对现网铭牌 INPUT VOLTAGE 标注（24 V DC 或 100-240 V AC）及 OUTPUT CURRENT 额定
· 品牌：ABB
· 系列：Advant OCS S100 I/O Rack Power Supply (Legacy / Obsolete)
技术参数
| 参数项 | 规格说明 |
|---|---|
| 产品描述 | ABB S100 I/O Rack Logic Power Supply — LDGRB-01 / 3BSE013177R1 |
| 型号 / 订货 | LDGRB-01 / 3BSE013177R1（输入电压分 24V DC 版或 100–240V AC 版——以现网铭牌为准不可混） |
| 适用系统 | ABB Advant OCS with S100 I/O、MasterPiece 200 (MP200) 带 S100 本地/远程机架 |
| 安装位置 | S100 I/O 机架端部专用电源槽（与 CPU/扩展板相邻），或配合独立 PS407x（依架构——有些只靠 LDGRB-01 供逻辑） |
| 输入电压 | ① 24 V DC（范围 18–30 V DC） 或 ② 100–240 V AC（85–264 V AC, 50/60Hz）——采购前必须确认现网是哪一种 |
| 输出电压 | 5.0 V DC ±2%（S100 背板逻辑），部分含 ±15 V DC 供模拟 I/O 前置放大（依细分版本） |
| 额定输出电流 | 典型 3 A / 5 A / 8 A（依 机架满载能力——AI/AO 模块耗电大需核算，以 ABB Load Calculation 为准） |
| 保护功能 | 输出过流/短路打嗝模式或 latch reset，输入反极性保护（DC 版） |
| 状态指示 | 前面 LED（PWR / 5V OK 或 PWR GOOD），灭=无输出或故障 |
| 冷却方式 | 自然对流（无风扇） |
| 工作温度 | 0 … +55℃（IEC 61131-2 Class A），贮存 -40 … +70℃ |
| 相对湿度 | 5~95 % RH（非冷凝） |
| 认证 | CE / IEC 61010-1 / UL（依生产年代） |
| 兼容替代 | SDGRB-01 / 部分 DGRCxxx 在满足输入电压版 + 输出电流 ≥ 机架实际负载 时可互换—— |
| 生命周期状态 | Advant OCS 系列 Obsolete —— LDGRB-01 原厂全新基本 NLA，市面多为 New Surplus（未拆原厂袋 <8 年）或拆机良品 |
| 物理尺寸(约) | 标准 模块单槽宽 ≈ 40 mm，深 ≈ 180 mm |
产品介绍
现场实测—— 远程 I/O 柜整机架突然 Offline，查外部 24V 屏供正常、DSBC176 扩展板灯全灭──最终锁定 （24V DC 输入版）输入整流级老化致欠压锁定。它不像 I/O 模块”坏一个通道”，而是整机架所有 AI/AO/DI/DO + DSBC176 同时掉电 = SIS/BPCS 信号全盲，是典型高危单点。某个化工厂碰过雷击浪涌沿直流屏窜入打坏 输入级——外表无烧痕仅 PWR LED 不亮，初判为背板故障绕了大弯。
采购实话： 全系 EOL， 原厂 NLA——MMS/MRO 渠道 New Surplus（未开封原厂袋 Date Code <8 年）偶有。按 ABC 归入 。EOL 窗口关后锁定 Surplus。严格来说 24V DC 输入版 ≠ AC 输入版──备件采购前拍现网铭牌确认 INPUT VOLTAGE 标注及 OUTPUT CURRENT 额定，可与 SDGRB-01 满足条件互替但须原厂兼容表确认。(请以 ABB Power Supply Compatibility Matrix& 原厂手册为准)
替换与升级建议
✅ 直接替换
- 完全相同输入电压版(24V DC 或 AC 100-240V) + 输出电流 ≥ 现网机架负载 → 插电确认 PWR LED 亮 → 量 5V 输出 → 恢复 I/O 运行，无配置改。(最佳)
⚠️ 软件兼容（需核）
- SDGRB-01 / DGRCxxx ── 输入电压版匹配 + 输出电流足够覆盖 机架满载 → 物理/电气兼容可替——建议查 ABB Cross-Reference 确认 Rev 兼容，上电验证 5V OK 及 I/O 枚举正常。部分极老 DGRC 无 5V 微调电位器──确认版本。
- 用标准版替现网 -C（涂层）？ 通常无涂层变体区分──此条不适用（ 电源一般不提供 Conformal Coat 版──如有特殊腐蚀环境询 ABB 是否已用特殊批次）。
❌ 硬件不兼容
- 24V DC 输入版 ↔ AC 100-240V 输入版 不可互用（DC版接AC→输入级烧毁；AC版接DC→欠压不启/不锁定）。
- PS407x 系列（Freelance / AC 800M 电源）──物理槽位不同、背板定义不同，。
- 任何非 ABB 第三方 5V 开关电源 ── 背板插座/电流斜率/时序不匹配，严禁替入 Slot。
