描述
产品详情
· 型号：LDGRB-01（3BSE013177R1）
· 品牌：ABB
· 系列：AC 800M / S800 I/O Local Expansion — LDGRB Series
规格参数
- 产品类型：无源本地 I/O 扩展基板（Expansion Base Unit）
- 适配系统：ABB AC 800M（PM851/PM861/PM864/PM865 等）+ CI854 本地 I/O 接口
- 适配 I/O 模块：ABB LD 系列 S800 I/O（如 DI810、DO810、AI810、AO810 等）
- I/O 插槽数量：4 槽（LD 模块专用镀金接触）
- 背板供电：5 V DC 逻辑电源由 CPU/CI854 经扁平电缆分配（需核对总 I/O 电流 ≤ CI854 限额）
- 连接方式：专用 20芯/26芯扁平电缆至 CPU 本地 I/O 端口（CI854A/B）
- 最大本地总线长度：≤1.5 m（超出可能通信异常，需原厂手册核对）
- 安装方式：35 mm DIN 导轨（EN 60715）
- 尺寸（约）：宽 22.5 mm × 高 115 mm × 深 90 mm
- 净重：约 0.25 kg
- 防护等级：IP20（柜内安装）
- 工作温度：0℃ ~ +60℃（部分资料标注 -25℃~+60℃，以原厂手册为准）
- 认证：CE、UL/cUL、IEC 61010-1合规
- 热插拔：支持配合兼容 LD I/O 模块在线插拔（基板本身无源）
产品介绍

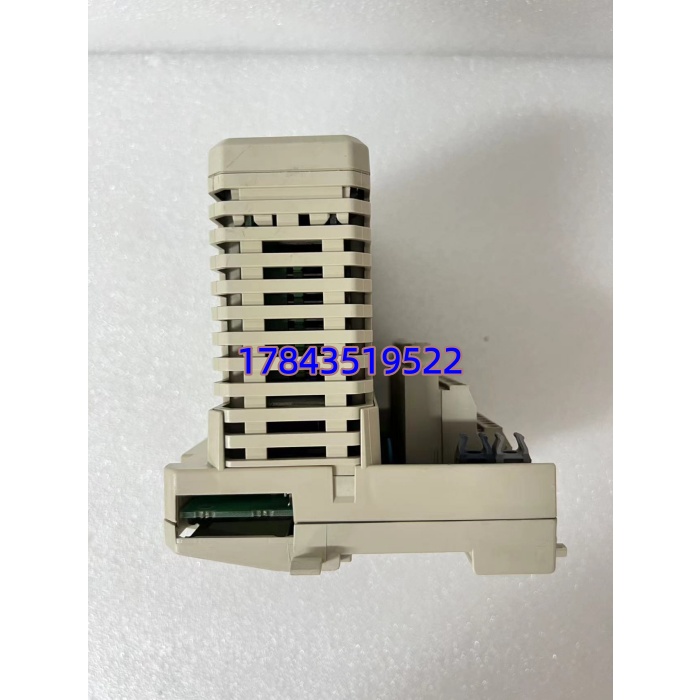

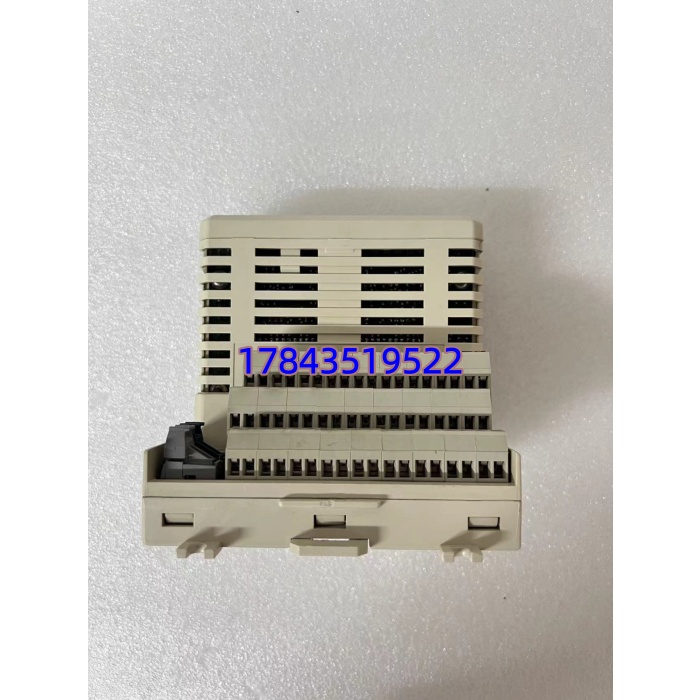

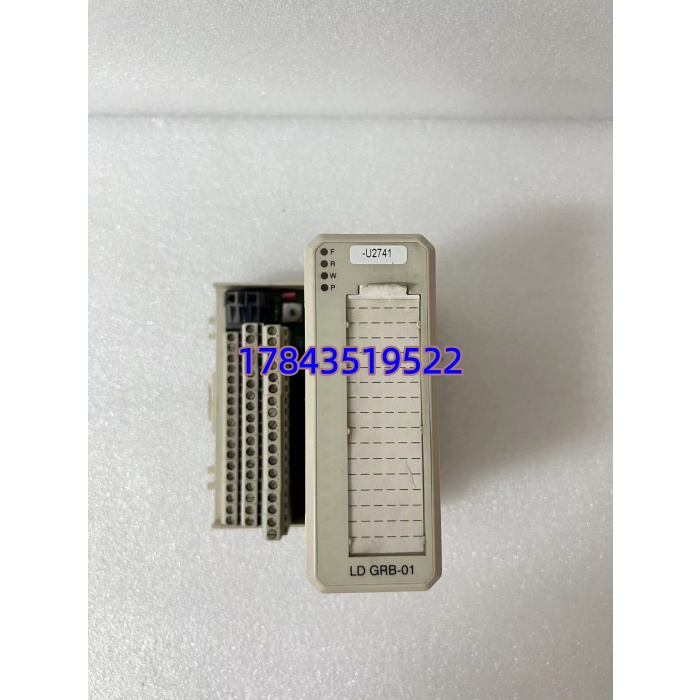

LDGRB-01（3BSE013177R1）是 ABB AC 800M 控制系统中用于本地 I/O 扩展的无源基板。它不直接处理信号，而是为最多 4 块 LD 系列 S800 I/O 模块提供机械固定、电气背板总线和 5V 逻辑电源分配，通过扁平电缆直连 CPU 机架上的 CI854 本地 I/O 接口模块。
现场常见的坑是把它当成 Profibus 通信模块或冗余耦合板来询价——它不是。如果你的 AC800M 柜内本地 DI/DO/AI/AO 点数不够且不想上远程站，这块基板就是标准扩展手段，成本低、延迟低、组态简单，Control Builder M 自动识别槽位。
应用场景与行业案例
痛点切入
我在现场遇到过老装置扩建时只加了 I/O 模块没加基板，或者原装基板塑料卡扣断裂导致接触不良，系统偶尔报”Module Missing”却查不出原因——换掉老化基板立马恢复。还有把本地 I/O 扁平电缆拉到 3 米想省一个远程站，结果周期性通信丢包，缩回 1.5 米内或加基板就近布置才解决。
典型场景
- 电力/化工辅机控制柜 — AC800M 本地点数不足时，在 CPU 同柜增挂 LDGRB-01 扩 4 块 I/O，省远程站成本
- 老厂 MRO 备件 — 原装基板卡槽磨损或导轨卡扣断裂，直接整块替换恢复接触可靠性
- 制药/食品批次线 — 同柜本地扩展保证确定性扫描周期，不引入以太网/现场总线抖动
- 海上平台/紧凑柜 — DIN 导轨安装仅 22.5mm 宽，节省柜内空间
真实案例
南方某 300MW 机组除灰系统，运行第 11 年，某日 DCS 频繁报”Slot 3 I/O Fault”，摇一摇 I/O 模块故障消失。夜班工程师判断是原 LDGRB-01 基板簧片疲劳。库房有一块拆机 LDGRB-01 3BSE013177R1，断电更换基板（I/O 模块原位插回，不需改组态），上电后所有槽位正常，没动控制程序。老师傅说一句：”这种无源底板坏起来就是接触时好时坏，别老怀疑程序。”
