产品详情

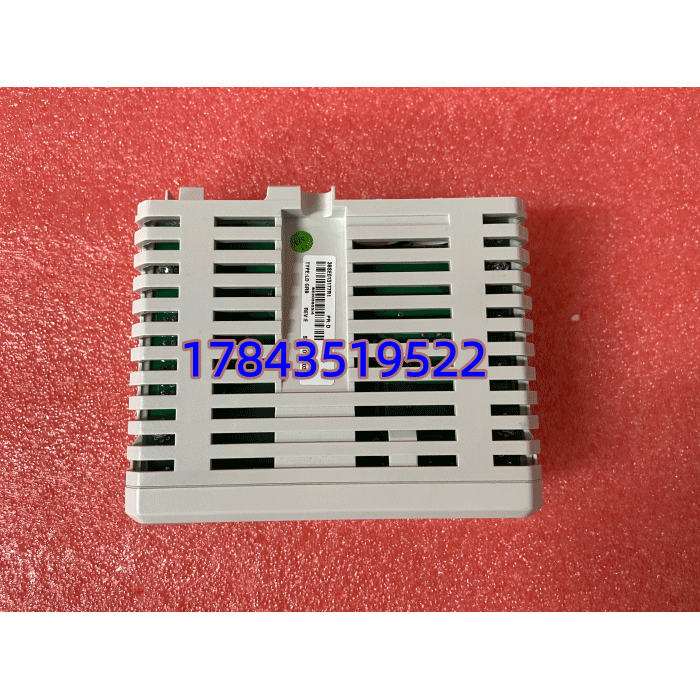

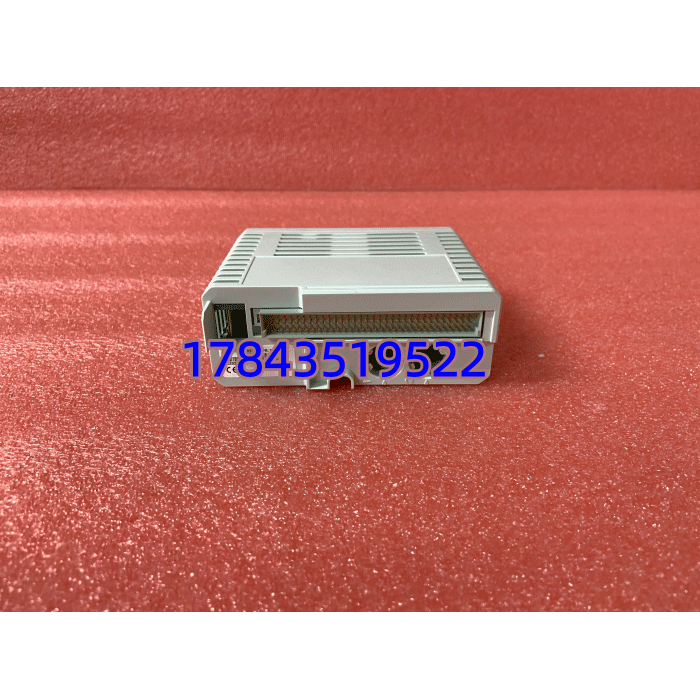

· 型号：LDGRB-01（3BSE013177R1），现场兼容参照 SDGRB-01 / DGRC 系列（核对输入电压版）
· 品牌：ABB
· 系列：Advant OCS / MasterPiece 200 — S100 I/O Rack Power Supply
规格参数
| 参数项 | 规格说明 |
|---|---|
| 产品描述 | ABB S100 I/O Rack Logic Power Supply / Backplane Power Module |
| 型号 / 订货号 | LDGRB-01 / 3BSE013177R1（输入电压分 24V DC 版或 100–240V AC 版——以铭牌为准） |
| 适用系统 | ABB Advant OCS with S100 I/O、MasterPiece 200 (MP200)、AC 410 带 S100 本地/远程机架 |
| 安装位置 | S100 I/O 机架端部专用电源槽（与 CPU/扩展板相邻），或与独立 PS407x 机架电源并用（依架构） |
| 输入电压 | 常见两版：24 V DC（范围 18–30 V DC）或 100–240 V AC（范围 85–264 V AC, 50/60Hz）——采购前必须核对现网铭牌 |
| 输出电压 | 5 V DC（S100 背板逻辑），部分含 ±15 V DC 供模拟 I/O 前置放大（依细分版本） |
| 额定输出电流 | 典型 3 A / 5 A / 8 A（依机架满载能力——AI/AO 模块耗电大需核算，以原厂 Load Calculation 为准） |
| 输出功率 | 典型 15~40 W（逻辑部分），总机架负载含 I/O 模块功耗须 ≤ 额定 |
| 保护功能 | 输出过流/短路保护（打嗝模式或闩锁复位），输入反极性保护（DC 版） |

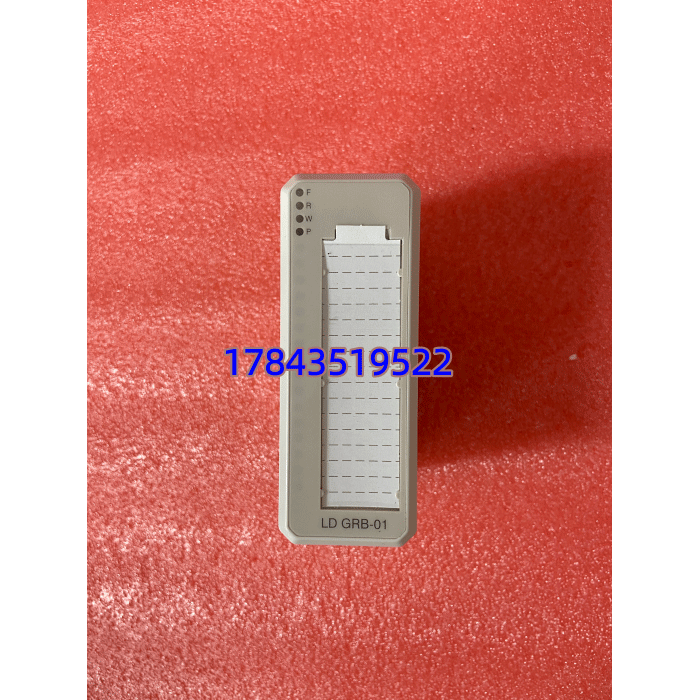

| 状态指示 | 前面 LED（PWR / 5V OK 或 PWR GOOD），灭=无输出或故障 |
| 冷却方式 | 自然对流（无风扇） |
| 工作温度 | 0 … +55℃（IEC 61131-2 Class A），贮存 -40 … +70℃ |
| 相对湿度 | 5~95 % RH（非冷凝） |
| 认证 | CE / IEC 61010-1 / UL（依生产年代） |
| 兼容替代 | 可与 SDGRB-01 / 部分 DGRCxxx 在一定输入电压/输出电流等级匹配时互换——严格核对输入电压版 + 输出电流额定再替（以 ABB I/O Installation Manual 为准） |
| 生命周期状态 | Advant OCS 系列 Obsolete / NLA，LDGRB-01 原厂全新基本绝迹 |
| 物理尺寸(约) | 标准 模块宽 ≈ 40 mm（单槽电源位），深 ≈ 180 mm |
产品介绍
从救火经验说—— 机架电源(LDGRB-01)故障表现很”干净”：整机架所有 AI/AO/DI/DO 模块同时 Offline，DSBC176 扩展板灯全灭，操作员站报”I/O Station Not Responding”，比单个模块坏好查但影响面是全机架。某个化工厂老装置碰过雷击浪涌沿 24V DC 屏供窜入 LDGRB-01（DC 输入版）打坏输入整流级——外表无烧痕仅 PWR LED 不亮，初判为背板故障绕了大弯。它是整机架”能量心脏”，。
采购与库存视角摊开：Advant OCS 系列全系 EOL，LDGRB-01 全新原厂 NLA，市面多为 New Surplus（原厂多余密封新件）或拆机测试良品。按 ABC 分类——它决定整机架生死，，EOL 窗口关后锁定 Surplus。严格来说 24V DC 输入版 ≠ AC 输入版（接错烧毁），备件采购前必须拍现网铭牌确认；可与 SDGRB-01 在满足输入/输出额定匹配时互换但须核对 ABB 兼容矩阵。（请以 ABB I/O Rack Power Supply Compatibility Table 及原厂手册为准）
应用场景与库存策略
MP200/Advant OCS 装置 远程或本地机架突然全掉线——先量机架外部供电正常再查 PWR LED。原厂 EOL 后 NLA，二级市场调货常需 1~4 周，没缓冲库存=等件期间整机架 I/O 全瘫。
典型场景与备货建议：
- ： 故障=整机架 I/O 全失 →
- ：共享备件池 →
- EOL 处理：确认 NLA 后向 MMO/MRO 渠道锁定 New Surplus（未开封密封），整体 DCS 迁移 800xA+S800 I/O 时不再补囤
- 注意： 24V DC input ≠ 100-240V AC input——混用后果严重（DC版接AC→烧毁，AC版接DC→不启动）；部分机架配置独立 PS407x 大功率电源给背板， 仅作总线/逻辑辅电——核对您现网架构再定备件（通常两样都备或确认主电源模块型号不同）
真实案例：
北欧某纸浆厂回收锅炉 Advant OCS MP200 系统带 3 列 远程 I/O 柜（各配 24V DC 输入版）。运行第 18 年 UPS 切换试验期间 #2 远程柜 输入侧直流接触器抖动致模块欠压锁定——恢复后 OK 但未重视。半年后同柜再犯（电容老化致 UVLO 阈值漂移），此次无法自恢复需更换。库房无冷备（记录”PS407x 已备不需 LDGRB”——误解架构），原厂回 NLA。等了 10 天从德淘拆机件恢复。
