产品详情

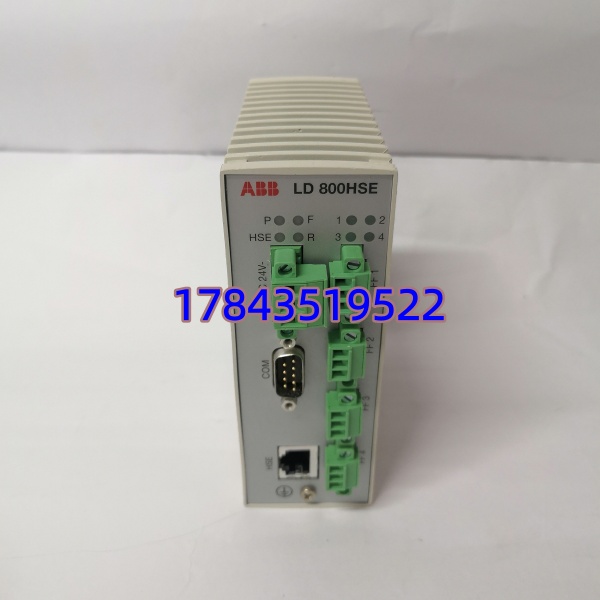

· 型号：LD800HSE（常见完整 Cat. LD800HSE‑E‑A 含 Ethernet 口，3BSE031584R0001）
· 品牌：ABB
· 系列：HART Server / Multiplexer — for Freelance / AC800F / 800xA & AMS Device Manager
技术参数
| 参数项 | 规格值 |
|---|---|
| 制造商 | ABB Ltd. — Process Automation |
| 型号 | LD800HSE（变体 ‑E 含 Ethernet uplink；‑S 仅 serial 依 region） |
| 订货示例 | 3BSE031584R0001（LD800HSE‑E‑A 典型） |
| 设备类型 | HART Field Device Server / Multiplexer Gateway |
| HART 接口 | 连接 HART Modem (如 ABB HART MUX 前端) 或直连 4‑20mA 回路 via Bell 202 demod — 支持 HART 5/6/7 |
| 最大 HART 设备 | 依前端 Mux 能力，单 LD800HSE 可管理 32‑120 台变送器（轮询表可配） |
| 上行通信 | 1× 10/100Base‑TX Ethernet（Modbus TCP / ABB Proprietary / OPC XML‑DA 经 AMS）、或 RS‑485 Modbus RTU（‑S 版） |
| 供电 | 24 V DC（±10%），典型 5 W |
| 状态 Indication | PWR / COM / ERR LED |
| 配置工具 | ABB HART Server Configurator (Windows SW) via serial or Ethernet |
| 兼容 DCS | Freelance 2000 (via FBOX/CBF import)、AC800F (via Freelance / DigiVis)、800xA + AMS Device Manager |
| HART 命令支持 | Universal + Common Practice cmds (0/1/2/3/6/12/13/38 等)；DD 文件需匹配变送器类型 |
| 安装 | DIN 35mm 轨或 19″ panel mount（依外壳选项） |
| 工作温度 | 0℃ ～ +55℃（机柜内） |
| 存储温度 | -40℃ ～ +85℃ |
| 湿度 | 5%–95% RH，非冷凝 |
| 尺寸（参考） | ≈120×75×110 mm（DIN 轨外壳） |
| 重量 | ≈0.35 kg |
| 认证 | CE / cULus / RoHS |
| MTBF | >100,000 h（原厂 FMEDA，以手册为准） |
产品介绍
南方某 PX 芳烃装置 Freelance 2000 带 并接 40 台质量流量计 HART 回路做 AMS 资产管理和在线校验——运行 11 年雷击浪涌致 网口 PHY 芯片坏，AMS 断连但控制不受影响（4‑20mA 仍经 AI 卡）。因 MRO 未单列 HART 网关（”只是 AMS 用” 误区），等代理调 NOS 欧线 6 周。虽非跳车风险但丢失在线标定与 DD 诊断较难受——从库存视角属 C→B 类（依装置 AMS 依赖度）：若全厂靠 做 HART 变量归档/预测性维护建议按 B 类每同类网关池化备 1 件冷备。
目前 系列部分区域 Limited / Phase‑out（ABB 推直接 HART‑enabled I/O + 800xA AMS），新件靠 NOS 流转。建议仍运行此网关装置：。
替换与升级建议
✅ 直接替换
- ‑E‑A（3BSE031584R0001）同 Cat. No. & Firmware major version ——断电拆网线/24V→新机相同接线→上电运行 Configurator 读入原 .hcf 配置或确认 Auto‑Poll Table 一致→AMS 重连。
⚠️ 软件兼容（需改配置）
- 新版 ‑E‑B/C ——通常固件向上兼容但 Configurator SW 版需 ≥要求最低版，老 .hcf 文件一般可导入；若您的 Freelance / AMS 过老（v<5.x）先确认兼容性矩阵。
❌ 硬件不兼容
- AI830A+HART Option（HART 直接在 AI 卡解包）、CI854A、普通 Modbus TCP 网关无 HART Bell 202 解调 ——物理/功能完全不同，不可替。
