描述
产品详情

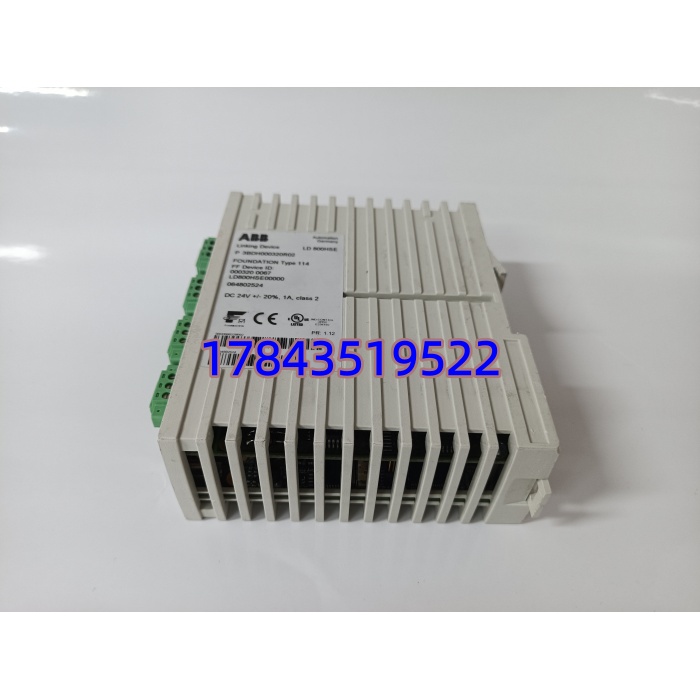

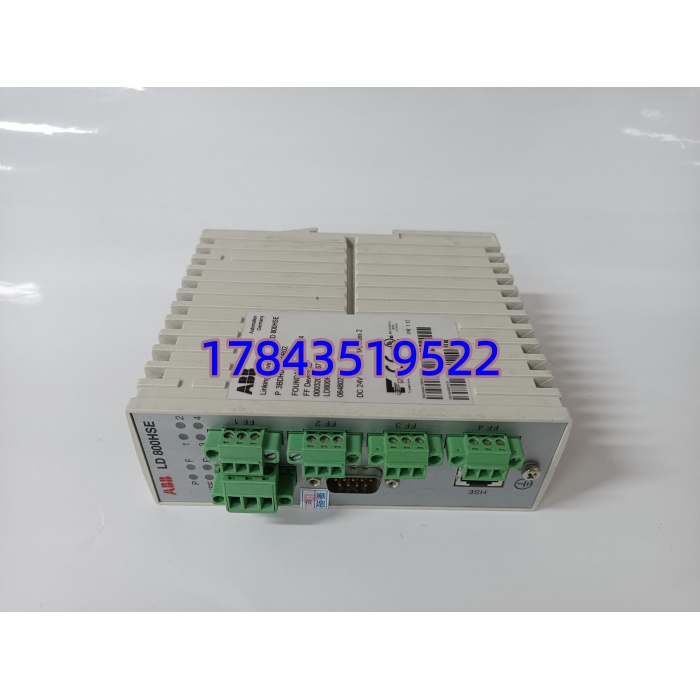

· 型号：LD800HSE（订货号 3BDH000320R02）
· 品牌：ABB Ltd.
· 系列：Freelance 800F / Foundation Fieldbus HSE — HSE Linking Device / HSE Interface Module
技术参数
- 产品型号：LD800HSE，订货号 3BDH000320R02（ABB Freelance / Fieldbus 800 系列产品）
- 设备类型：FOUNDATION Fieldbus HSE Linking Device / HSE to H1 Interface（部分配置需外配 FF H1 电源/耦合器如 FBS/G4 系列）
- 适用系统：ABB Freelance 800F DCS / AC 800F / System 800xA（FF HSE 选项激活时），通过 Ethernet HSE 与控制器通信
- HSE 接口：2× 10/100Base-TX RJ45（支持冗余 HSE 网段或 MRP 环网依交换机能力）
- H1 接口：通常经外部 Foundation Fieldbus H1 电源耦合器连接（LD800HSE 本体处理 HSE↔H1 协议转换与调度），单链路设备典型支持 4 段 H1（依外挂耦合器数量）
- 协议支持：FOUNDATION Fieldbus HSE (IEC 61158Type 1/Foundation HSE)、H1 FBAP 隧道、SNTP/NTP 时间同步可选
- 最大 H1 设备数：依 H1 段负载与宏周期，典型单 H1 段 ≤ 16 台 FF 仪表（工程建议 ≤ 12 保证调度裕度）
- 供电电压：24 V DC（允许范围 18～30 V DC），典型功耗 ≤ 8 W（不含外部 H1 耦合器）
- 状态指示：Power / Run / Error / Link/Act per port LED
- 组态软件：Freelance Engineering Tool / Control Builder F — FF HSE Device Description 自动识别，需导入 FF H1 仪表 EDD/EDS
- 安装方式：DIN 35 mm 导轨（TS35），可柜内并排安装 H1 电源耦合器
- 工作温度：-20 ℃ ～ +60 ℃（部分资料标 0～+60℃ 为控制室版，以原厂手册为准）
- 存储温度：-40 ℃ ～ +85 ℃
- 相对湿度：5%～95% RH，无冷凝
- 防护等级：IP20（控制柜内）
- 符合标准：IEC 61158/ IEC 61784-1（Foundation Fieldbus HSE/H1）、EN 61326-1（EMC 工业环境）、CE / UL / cUL
- 物理尺寸(约)：90×100×75 mm（DIN 轨壳体），重 ≈ 0.25 kg
- 配套设备：需另配 Foundation Fieldbus H1 电源耦合器（如 ABB FBS-G4、FBS-ST 等）及 FF 终端电阻
产品介绍
现场实测发现不少 FF 项目前期只规划 H1 手终端+375 型调校器，等 DCS 集成时才发现控制器根本”看不进”基金会现场总线——LD800HSE 就是补这个缺口的：把 H1 仪表的 Function Block 调度、Alert、Trend 通过 HSE 封装送到 Freelance 800F 控制引擎，省掉每台 H1 段单独配传统 4–20mA 隔离栅加硬接线。对比直接用 H1 接口卡插 AC 800M 机架（CI853 等）， 走以太网的好处是可用普通工业交换机星型/环网扩展，不受控制柜背板槽位限制，对多装置区分散布置的 FF 仪表尤其友好。
采购决策上它的价值在于标准化——全厂统一用 HSE 骨干网连各装置区 链路设备，每个链接设备下挂 2～4 段 H1（配 FBS 耦合器），DCS 侧只需 Ethernet 口配 HSE 地址池。避坑提示两个：① FF H1 电源耦合器(FBS)与终端电阻必须另购， 盒内只含 HSE 侧处理单元；② 如果您的系统是非 ABB（横河 CS3000/ Yokogawa DCS、Emerson DeltaV 等）它们各有自家 FF HSE 链接设备，，跨品牌虽协议标准相同但 EDD/互操作认证建议提前确认。
替换与升级建议
✅ 直接替换
- — 物理尺寸、DIN 安装、连接器完全一致，插上后 Freelance 工程自动识别；建议核对 HSE Device Revision 与工程文件一致，必要时用 Freelance Engineering Tool 在线刷新，零组态改动。
- 同型号互代（R02 ↔ R02） — 拆旧装新，恢复 HSE IP 配置（或 DHCP 固定分配），重连 H1 耦合器即可。
⚠️ 软件兼容（需改配置/注意差异）
- — 物理架构不同：CI853 插 AC 800M 机架背板， 是独立 DIN 轨以太网设备需重新规划 HSE IP 网段并导入 H1 仪表 Block Tag，属中等级改造（约 0.5～1 天工程时间 + 停线窗口），无额外硬件费除 FBS 耦合器另购。
- 跨固件版 Freelance 800F 老版本（V9.xx 以前）识别新 R02 报 Unknown HSE Device — 需升级 Freelance 工程软件 Service Pack 或退而选用匹配版本的 （若有库存），极少数极老 V8 以下不推荐强行混用。
❌ 硬件不兼容
- ABB S800 I/O 通讯模块（CI840/CI841）、AC 800M Profibus 模块（CI871 等） — 外观、安装方式、背板均不同，严禁互代。
- 第三方 HSE 链接设备（Emerson AMS + DeltaV HSE Linking Device、Yokogawa FF HSE Interface 等）— 虽协议同源 FOUNDATION HSE，但设备描述(EDD)、工程组态工具不通用，物理替换需整套重新组态，不算直接硬件互代。
若您系统使用已停产的早期 ABB FF 链路设备且无 备件，目前主要靠渠道调库存或评估向 System 800xA + 新架构迁移，无官方向下交叉替代件。
