描述
产品详情

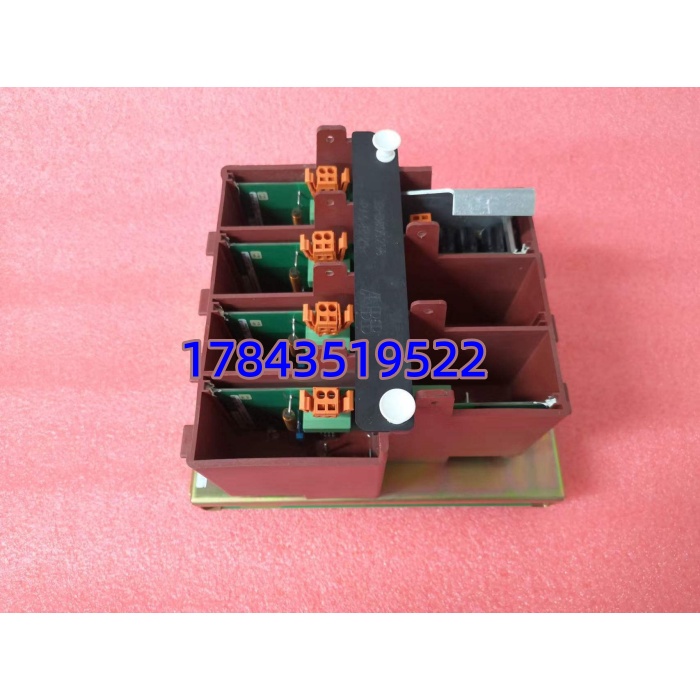

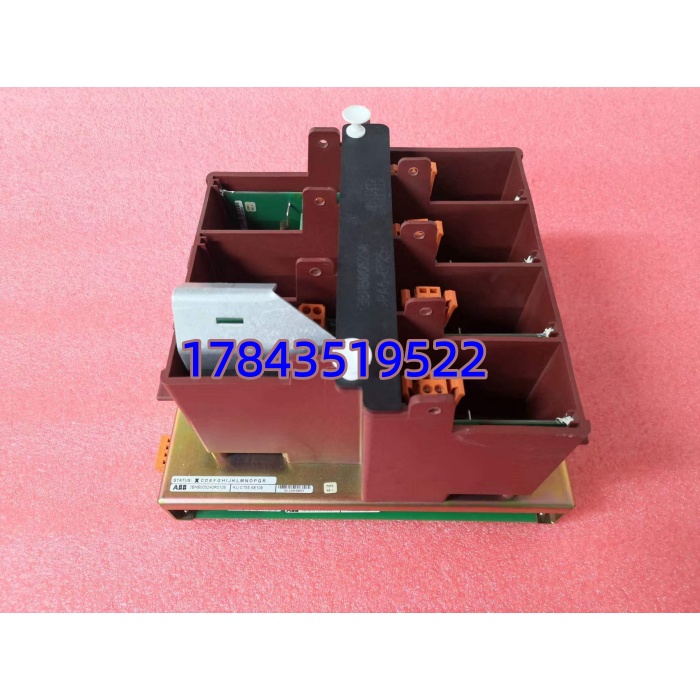

· 型号：KUC755AE106
· 物料号：3BHB005243R0106
· 品牌：ABB
· 系列：ACS 6000 / ACS 5000 中压传动 — 阀基电子控制板（VBE）或整流控制子板（KUC 7xx 系列）
规格参数
- 板卡类型：KUC755 系列控制/脉冲分配板，用于 ACS6000 NPC 三电平变频器或 LCI 传动阀基电子设备
- 主要功能：IGCT 门极触发脉冲整形与分配、接收 GVC736CE 门极状态反馈、上报故障至 AMC（Active Main Controller）
- 主控接口：与 ACS6000 AMC 板通过内部总线/扁平电缆连接，交换触发角/故障字
- 光纤接口：多路光纤 TX/RX 至对应 GVC 门极驱动板（触发令下行 + 状态上行）
- 模拟/数字 I/O：少量 DI/DO 用于本地使能、急停连锁、板载测试点
- 供电：由柜内低压直流电源单元供给（典型 ±15 V DC、+5 V，经背板接入）
- 隔离：门极侧光纤隔离；低压逻辑与功率侧电气隔离
- 状态指示：多枚 LED（Run / Err / Fiber Link / Watchdog）用于现场快速判故
- 安装形式：插入 ACS6000 控制层/驱动层专用插槽或固定于阀基电子机箱内（螺钉+导向销）
- 工作环境：0～+55°C（柜内），5～95% RH 非凝露
- 认证：CE、IEC 61010（以原厂数据手册为准）
- 兼容要求：须与现装机 ACS6000 固件代次及 IGCT/GVC 版本匹配，不同 AE 后缀（AE101/102/106）一般不可混用
- 备注：部分资料将此板归为”Excitation Control Board”——功能视柜型（整流器 vs 逆变器）由 Rack Config 决定
产品介绍
KUC755AE106 是 ABB 中压传动柜里连接”大脑”（AMC 主控）和”肌肉”（IGCT + GVC 门极驱动）的中间环节——它把 AMC 算好的触发角变成精确的光脉冲发给各 GVC 门极板，同时收集门极状态（desat/欠压/温度）回传给主控做保护。ACS6000 报 “Gate Driver Comm Loss” 或 “KUC Board Fault” 时，很多时候是这块板光纤口污染或板内时钟晶振老化。
有一点必须强调：KUC 系列后缀敏感。AE106 和 AE101 外观几乎一样但 EEPROM 内硬件 ID 不同，插错 AMC 直接报 Slot Mismatch 且不释放脉冲。换板前拍下旧板完整丝印，到手先目视检查光纤口无裂纹、IC 无烧痕，上机后逐路测光纤 Link LED 再解脉冲封锁。
应用场景与行业案例
痛点切入
现场遇到过 ACS6000 传动柜重启后一直报 “KUC755 Communication Error”，查光纤清洁后仍报——拆板发现靠近光纤座的小容量钽电容漏液导致内部 5V 逻辑不稳。这种故障不会炸机但直接封脉冲全停，中压风机一停产线跟着停。有块测试良品直接替换是最快恢复路径。
典型场景
- 矿山主扇/提升机 — 三电平逆变器 KUC 板做 IGCT 触发分配，非它不可因 ABB 私有 VBE 架构
- 冶金轧机主传 — LCI 整流侧 KUC 控制晶闸管/IGCT 触发角，参与直流链电压调节
- 水泥/化工大功率风机 — 中压软启动或变频驱动，KUC 故障致脉冲封锁跳车
- 电厂辅机 — 给水泵、引风机 驱动，KUC 板做阀基电子接口
真实案例
西北某铁矿 传动柜 #2 逆变器槽位 KUC755AE106 报 Watchdog Reset，复位几次仍复现。量柜内 ±15V 电源正常，清洁光纤重插无效，怀疑板载时钟电路老化。库房有块同 PN（3BHB005243R0106）测试良品，断电拔旧插新，上电 AMC 识别正常、光纤 Link 灯全绿，做 Pulse Check 通过，轻载→满载运行 OK。全程没动参数。电气主管说”这卡不像 I/O 卡常坏，但一坏就全封脉冲”。
