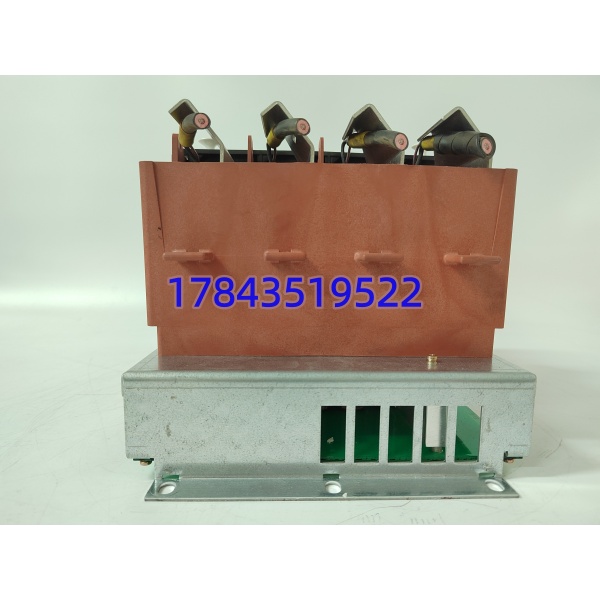

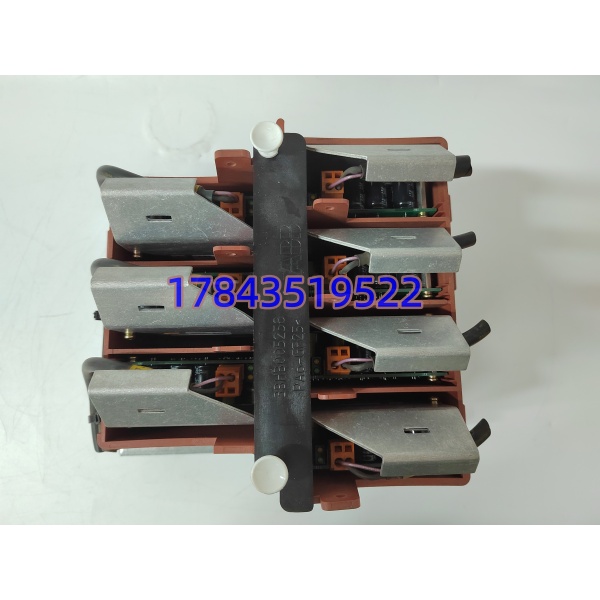

ABB KUC711AE101 | Symphony Plus通信/电源单元

描述

产品详情

· 型号：KUC711AE101（ABB，物料号3BHB004661R0101）

· 品牌：ABB

· 系列：Symphony Plus DCS / Advant 800xA / 励磁及中压传动门极单元（KUC系列卡件）

规格参数

• 模块类型：Symphony Plus系统卡件，冗余通信单元兼励磁系统门极电源驱动模块（KUC711AE101）
• 物料号/订货号：3BHB004661R0101（AE101为硬件版本/变体，类似AE102等，需核对兼容）
• 输入电源：AC 85–264 V宽压（47–63 Hz），或DC 24 V ±20%（依具体配置/跳线），典型功耗约34 W
• 输出电源：DC 24 V输出给门极单元/励磁卡供电，最大5 A（120 W级），短路/过流/过热保护内置
• 通信接口：双独立10/100 Mbps以太网端口，支持LACP链路聚合，Modbus TCP/RTU，兼容800xA/Symphony Plus
• 控制功能：励磁电压电流闭环调节（恒机端电压/恒励磁电流模式），PID可调，响应<1 ms，精度±0.1% FS（需核对手册）
• 隔离：控制与功率隔离，高压隔离AC 5 kV/1 min（门极触发光纤隔离≤50 ns延迟），背板通信隔离
• I/O与指示：LED状态灯（电源/运行/通信/故障），数字量输入通道监测外部状态（依配置），前面板或背部D-sub/端子
• 安装：35 mm DIN导轨或Symphony Plus机架槽位（依外壳），铝合金壳体散热，无风扇设计
• 环境：标准工作-10至+50°C，宽温版-40至+70°C（需核对铭牌），存储-40至+85°C，5–95% RH非冷凝
• 防护：IP20（柜内），前端面板IP40/IP67依封装变体，抗振动冲击IEC 60068
• 认证：CE、UL、CSA，EMC三级，绝缘测试2.5 kV AC（需核对/以原厂手册为准）
• 冗余：支持单工/双冗余/三冗余配置，热备同步通过背板或以太网，切换时间一个扫描周期级

产品介绍

KUC711AE101是ABB Symphony Plus DCS里的一张系统卡件，物料号3BHB004661R0101，同时出现在励磁系统和ACS中压传动里当门极单元电源兼控制卡。插在Symphony Plus机架或独立导轨盒，干两件事：一是双以太网口跑冗余通信（LACP），做DCS站间或连800xA上位机的数据骨干；二是给励磁门极单元供稳定的24 V DC/5 A，内部跑励磁PID闭环，调节发电机电压电流。不是AC800M主CPU（那是PM8xx系列），也不是普通开关电源，是带通信+控制逻辑的专用电源驱动单元。

坦白讲，现场遇到这卡基本在电厂励磁柜或Symphony Plus控制站里，它挂了等于站间通信断一根链路，或者门极电源掉电导致励磁闭锁、机组降负荷。竞品像Emerson Ovation或Siemens Teleperm里也有类似通信电源卡，但ABB老产线整套架构绑KUC系列，换同型号备件比改DCS网络现实得多。有一点要注意：KUC711AE101常被误叫“CPU模块”，其实通信和控制是副业，主业是给门极供电+光纤触发隔离，换件前必须核对输入电压跳线（AC110/220还是24 V DC），插错烧板子没商量。

应用场景与行业案例

痛点切入：我在现场遇到过火电厂#2机励磁柜Symphony Plus机架里KUC711AE101的24 V输出电容老化，夏天柜内高温后门极供电跌到21 V，励磁系统报“Gate Supply Undervoltage”闭锁，机组自动切手动励磁，带不上满负荷熬了6小时等备件。还有一次化工厂DCS控制站双冗余通信，主卡KUC711AE101网口变压器受潮丢包，LACP切备用链路但报警闪了一夜，运维没当回事，第二天主备都挂导致整个装置区IO通信中断，非计划停机半班。

典型场景：

• 火力/水电/燃气发电励磁系统：ABB UNITROL/AC800M励磁柜里做门极电源（24 V/5 A）加励磁调节，双以太网连Symphony Plus站控，恒机端电压PID跑毫秒级响应，光纤触发IGBT/MCT隔离高压。
• Symphony Plus DCS控制站：作为冗余通信卡插在站控制器机架，双100 Mbps以太网+LACP连环网和上位机，掉一根网线不影响控制，站间数据扫周期10–50 ms。
• 中压传动ACS800/1000：励磁/门极单元电源盒里用供24 V给驱动板，高压隔离5 kV保控制侧不受功率侧dv/dt干扰，过流保护防IGBT误导通炸管。
• 石化/冶金大型同步电机：压缩机组同步电机励磁柜，调无功功率，恒励磁电流模式防电网波动甩负载，DCS通过Modbus TCP读励磁运行值做趋势。
• 老旧Advant 800xA改造：兼容Advant机架，替换老款通信电源卡时保留背板接线，只换卡件重下配置，不停整柜IO扫描（需核对固件兼容）。

真实案例：南方某2×350 MW燃机电厂，#1机励磁柜用Symphony Plus机架跑UNITROL励磁，主卡就是（3BHB004661R0101，成色原装带激光标）。某个梅雨季凌晨，DCS弹“KUC711 Comm Loss Redundant A→B Switch”，跑到电子间看励磁柜，A卡RUN灯慢闪ERR常亮，24 V输出端子量到19 V（带载掉压），门极供电欠压闭锁但B卡接管通信维持运行，没跳机算侥幸。库房翻出一块库存（同物料号，端子无拧痕，但AE101版，旧柜是AE100？实际兼容），先核对接线图：输入AC 220 V跳线在中间位置，输出24 V/5 A端子定义一致。停机窗口切手动励磁（硬接线旁路DCS），断机架24 V，拔旧卡（A卡槽位记槽号），插库存卡，上电A卡RUN闪，做门极电源测试：24 V空载24.1 V，带5 A假负载23.8 V不跌落。切回自动励磁，做模拟阶跃响应：给定电压升5%，PID输出平滑，示波器看门极光纤脉冲无抖动。全程停机47分钟，总工在集控室说“要是A/B都挂了得手动励磁硬撑到天亮找备件”，后来两机各囤一块同物料号做冷备，每季度停电做插拔测试读LED状态，再没在雨夜慌过通信+电源卡。
