描述
产品详情

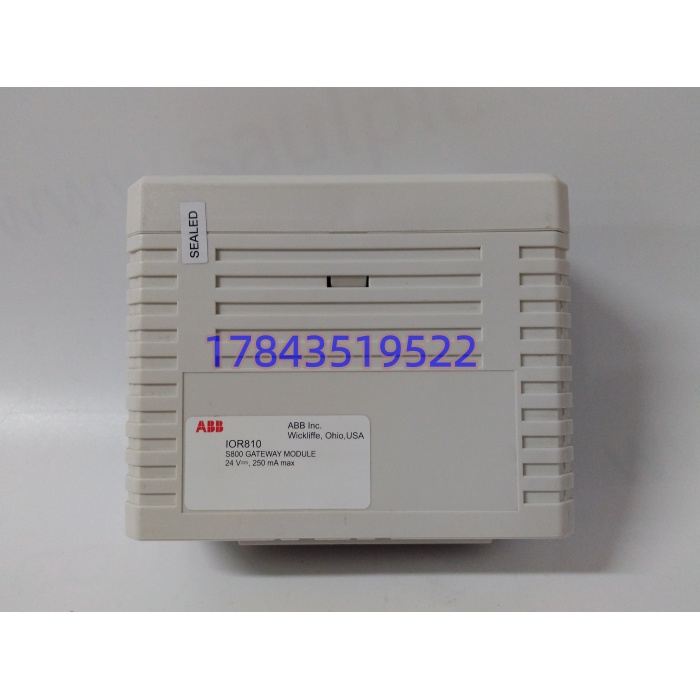

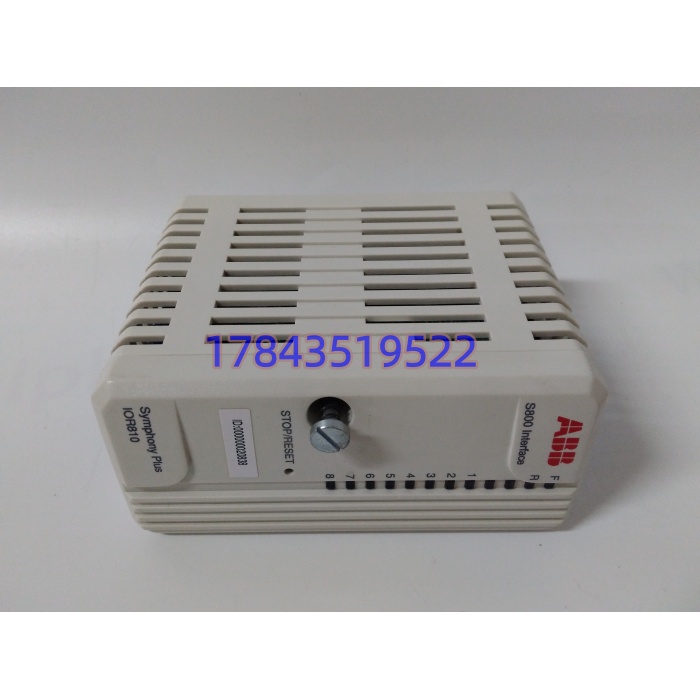

· 型号：IOR810（P-HB-IOR-80010000）
· 品牌：ABB
· 系列：Harmony / Symphony Plus（IOR 家族）
规格参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 模块定位 | I/O 路由器（IOR = I/O Router） | Harmony 站↔S800 簇总线桥 |
| 适配系统 | ABB Harmony Plus、Symphony Plus 带 S800 I/O | 不进 AC 800M 底座 |
| 上行接口 | HN800 主干（同轴 1 Mbps 或 光纤 1 Mbps） | 连 Harmony 控制站 IM 系列 |
| 下行接口 | S800 I/O 簇总线（电气 50Ω 同轴 / 可选光纤） | 每 IOR810 带 1 个簇链 |
| 扩展能力 | 单 IOR810 管 1 簇；控制站经多 IOR810 扩到 7 簇 × 12 模块 = 84 I/O 模块 | 簇间经 S800 集群调制解调器 |
| 处理器 | 16-bit 通信协处理（非控制 CPU） | 跑路由表+时钟同步 |
| 内存 | 板载 RAM+EEPROM（存路由表/节点映射） | 掉电保持靠控制站 NVRAM 同步 |
| 介质转换 | 电气↔光纤透明转换（需配 TB807/TB811 介质变体） | 本身出电气口，光纤靠外转 |
| 供电 | 背板 5 VDC（≈1.2 A）+ ±15 VDC（≈0.3 A） | 不独立 24V 取电 |
| 占位 | 4 TE（欧卡宽） | Harmony 站中央机架专用槽 |

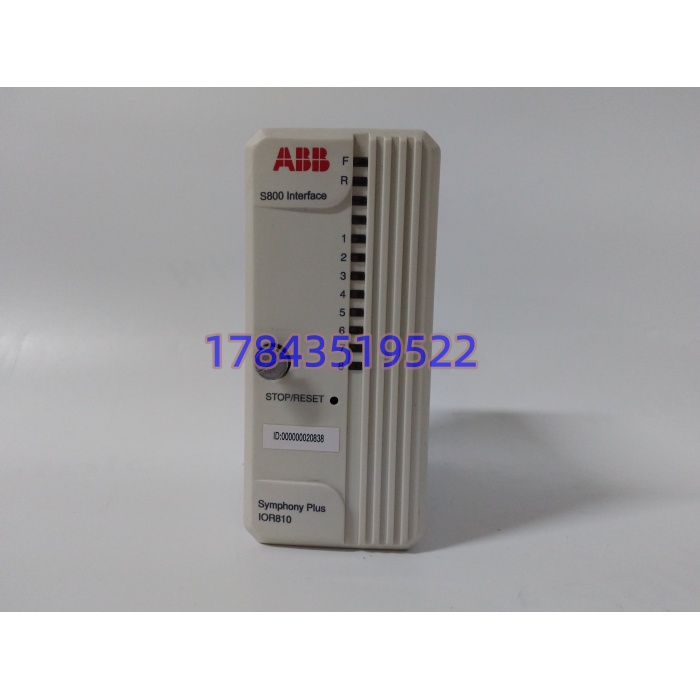

| 指示 | 前面板 PWR/COM UP/COM DOWN/ERR LED | 无 LCD |
| 冗余 | 支持 1:1 热备（两 IOR810 同映射互备） | 切主备不停机 |
| 工作温度 | 0~+60 ℃ | 存储 -40~+85 ℃ |
| 涂层 | 工业级三防（老欧洲卡哑光） | IP20 柜内 |
| 认证 | CE / UL 508 / IEC 61508 SIL 2（典型系统配置） | 单模块不发 SIL 证 |
| 同族 | IOR810 / IOR820（820 带更多簇链）/ 老 IOR710 不兼容 | 互换需核对 Harmony 固件 |
| 重量 | 约 0.45 kg | 带前面板手柄 |
产品介绍
Harmony 机柜里最容易被当成”通信卡随便替”的，就是 。但它不是普通总线桥——控制站 IM 系列主 CPU 跑控制逻辑， 专门把 HN800 主干帧按 S800 节点映射拆包下发，同时给下游 S800 簇分发总线时钟，让 84 个 I/O 模块在 1 Mbps 链路上不撞帧。严格来说 本身不进控制回路（它死了该簇 I/O 全灰但控制站不跳），但没了它， 簇里 AI/AO/DI/DO 全变”通信故障”，操作工在 Symphony 画面上看一片红，停机后查”哪个卡坏”先怀疑 模块，实际是路由断在 。
从 TCO 看，贸易商 裸板报价 5k–11k 浮动，但一套 300MW 辅机 DCS 若因它死掉一个 簇（12 个模块：凝泵流量、密封油压差、定冷水流量全在其中），辅机限负荷或切手动的损失按小时滚。库存里留它，留的是” 簇路由备份权”，而且冷备件必须随板带一份同控制站读取的 EEPROM 路由表镜像（节点映射、簇地址、HN800 站号），否则备一块裸板现场重刷路由表至少要半个班次——Harmony 老系统刷路由不是点几下鼠标的事。
应用场景与库存策略
火电辅机 DCS 里 故障最阴：不是整个站瘫，是某个 簇”间歇灰”——白天负荷稳时通信正常，夜间 AGC 爬坡 HN800 负载上来， 路由表偶发错帧，簇内 3–4 个 AI 点跳”Bad PV”几秒自恢复，操作工确认掉继续跑；等哪次启机过临界时簇内轴振点刚好丢帧，保护逻辑拿不到信号自动切手动，启机失败重来。这种缓变故障，点检抄 LED 发现不了，必须靠 Symphony 诊断里” Retry Count”累计值比对。
- 电力·300MW/600MW 辅机 Harmony 柜（凝水/油站/定冷水 簇）：单控制站按簇数配 ，每站 1 块冗余 → A 类，单机组按控制站数 N+1 集中备裸板（带 EEPROM 镜像）+ 现场冷备 1 块；备板每 2 年上电读路由表版本。
- 水处理·Symphony Plus 老线 远程站：偏远泵站运输周期长 → 站场冷备 1 块，且 EEPROM 镜像随备件箱走，别锁在总部。
- 排雷：网页把 P-HB-IOR-80010000 写成”安全继电器 24VDC 8 通道””Harmony 电源模块 24V 10A””Profibus DP 主站卡”是跨功能嫁接（见部分中文站与 ABB 旧目录对照 ），采购单必须写”ABB Harmony I/O 路由器 P-HB-IOR-80010000″，收货核对 HN800 BNC+ 簇 50Ω 同轴+4TE 欧卡+背板 5V/±15V 取电，防电源卡或安全继电器冒充。
真实案例：2021 年某 300MW 机组辅机 Harmony 柜，夜班 Symphony 画面凝泵再循环回路偶发”PV Bad”每秒 3–5 次自恢复，持续 6 天。维保班换 AI 模块 2 块、查 HN800 终端电阻、清控制站风扇，没用。ABB 老服务远程让读 （P-HB-IOR-80010000）前面板——COM DOWN LED 按特定节奏慢闪，Retry Count 累计 1.2 万次，根因是 板载 EEPROM 路由表某节点映射位翻转（老 Harmony 板 EEPROM 无 ECC），簇内帧偶发错址。厦门调一块 裸板，把旧板 EEPROM 内容用 ABB 服务工具读出镜像灌新板，热插拔替换（Harmony 允许同节点热换但需先置站”维护”），恢复。复盘：原板没死，是路由表比特腐化；若按 ABC 法把 列 A 类且备板随带 EEPROM 镜像，这 6 天限负荷告警本可早两天定位。自此该厂把” 冷备板+EEPROM 镜像同防静电盒”写进 Harmony 备件规程，裸板不带镜像拒收。
