描述

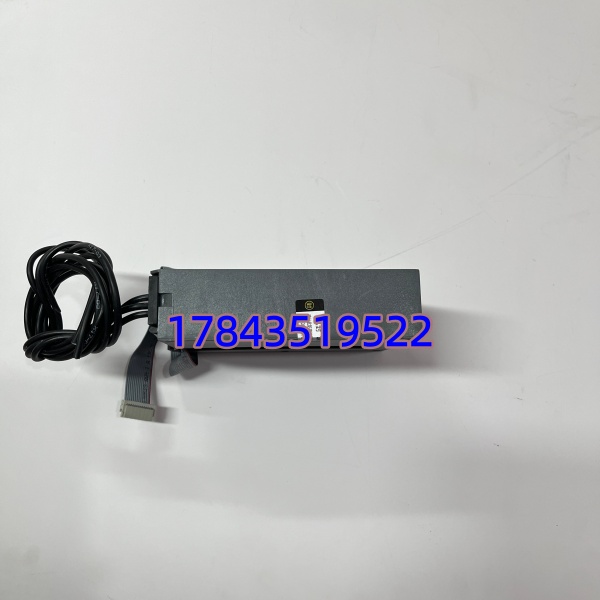

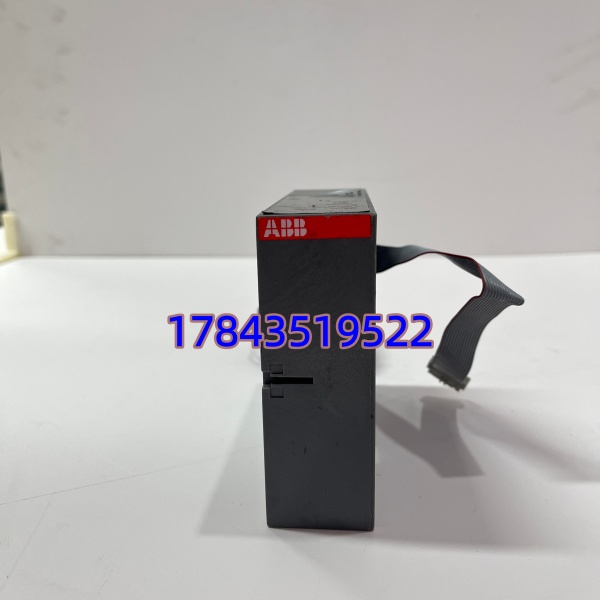

产品详情
· 型号：INSUMMCU2（ABB INSUM 电机控制单元第2代）
· 品牌：ABB
· 系列：INSUM / MNS 低压智能马达控制中心（MCC）配套
技术参数
- 完整型号标识：INSUM MCU2（订货通常走 INSUM 系统配置单，单体模块物料号依所配IVU/CT选件而定，常见关联号如 1SAM…系列，严格来说需按MNS抽屉BOM确认）
- 产品类别：INSUM 智能电机控制单元（MCU / IMC），电机保护+控制+监测+通信一体
- 适用系统：ABB MNS 模块化低压开关柜 INSUM 抽屉式起动器（Direct-on-Line / 星-三角 / 可逆 / 软起动适配），不用于普通 DIN 轨独立安装
- 额定工作电压 Ue：400 V AC / 690 V AC，50/60 Hz（±5%~+3%）
- 额定绝缘电压 Ui：690 V AC；额定冲击耐受电压 Uimp：6 kV
- 额定短路耐受电流 Icc：50 kA r.m.s.（配合 INSUM 基座及分断器件）
- 电流测量接口：内置接口接 INSUM 内置CT或 Rogowski线圈，量程依所选CT模块（典型覆盖 0.1–630A 通过不同基座CT），无需外置互感器（部分大电流需外CT配接线）
- 保护功能：I²t 热过载(Class 10/10A/20/30)、堵转(Stall)、启动超时、缺相/相不平衡、接地故障(需零序CT或内置算法)、欠载(Load Loss)、相序错误、热记忆保持
- 数字量输入(DI)：典型 17 路，10 mA / 24 V DC（本地按钮、限位开关、联锁等信号接入）
- 继电器输出：至少 2 路可编程（1NO+1NC 或 2NO），典型 5A 250V AC，用于跳闸/报警/运行反馈
- 通信接口：背板 LonWorks（INSUM 系统标准总线，多单元共享）；可选/扩展 RS-485（Modbus RTU）通常经 INSUM 网关或选配通信卡接入 DCS/PLC
- 电压测量单元(IVU)：MCU2 可配独立 IVU 模块（IVU02 等）测三相电压、功率因数、电能，IVU 为插接式选件非标配
- 事件记录：内置非易失存储器，记录最近多次脱扣/报警事件（含时间戳、故障类型、实测电流值），可通过 MMI 或上位系统读取
- 安装方式：卡入 INSUM 起动器基座（Start/Flex 基座），随 MCC 抽屉整体抽出，非独立 DIN 导轨模块
- 工作环境：-5℃ ~ +55℃（运行），-25℃ ~ +85℃（存储），相对湿度 5%~95% 无凝露
- 防护/认证：IP20（柜内），符合 IEC 60947-4-1、IEC 60947-5-1，CE / cULus / 部分批次 DNV GL
- 尺寸/重量（模块本体）：约 145×90×75 mm / ≈0.47 kg
产品介绍
水厂泵站改造时最常见痛点：普通热继电器只跳不记录，电机反复启动失败却查不出是机械堵转还是电源缺相——INSUM MCU2 就是把这个问题解决了，它嵌在 MNS 抽屉基座里不光代替热偶做 I²t 算法保护（比双金属片少受环境温升影响），还能存最近N次脱扣事件带时间戳和实测电流，配合上位系统很快能区分是泵轴卡涩还是上游电压跌落。
采购层面有三件事要注意：第一，它必须配 INSUM 专用起动器基座（INSUM-START / INSUM-FLEX）使用，不能当独立电机保护器单独装在 DIN 轨上，买前确认贵司 MCC 抽屉已是 INSUM 结构；第二，标准 LonWorks 总线走 INSUM 系统网关与上位通讯，若要直连 Modbus RTU 通常需加 INSUM 通信接口模块或选用带 RS-485 选项的版本，下单时问清现网协议；第三，MCU2 是 MCU1 的升级，老抽屉若原配 MCU1 可直接原位替换但需用 INSUM 配置软件重下参数（建议导出原设置备份）。
替换与升级建议
✅ 直接替换
- INSUM MCU1 → MCU2：物理卡扣兼容同代 INSUM 基座，功能全面升级（更多 DI、更好事件记录、IVU 电压单元支持），原位替换后通过 INSUM OS / MMI 重设电机额定电流 In 及脱扣级别即可运行。老工程参数需重新录入，无额外硬件成本（严格来说 MCU1 参数文件不完全自动迁移，花 15~30 min 重输）。
⚠️ 软件兼容（需改配置/增选件）
- MCU2 + IVU02（电压测量单元）： 本体不含电压采样，如需测 U/V/W 及功率因数须另购并插接 IVU02，属选件增补而非替换，机械安装兼容。
- ：原生 LonWorks 需经 ABB CI851/CI854（AC800M）或 INSUM Gateway 转协议，单纯换模块不能直通 Profibus，需评估网关成本及柜内空间。
❌ 硬件不兼容
- 独立电机保护继电器（如 ABB EMG / REF 系列）：架构完全不同，不能替 插 INSUM 基座。
- 非 INSUM 结构普通 MCC 抽屉：无对应背板连接器，物理无法安装，需整套改为 INSUM 方案或选用独立 EMP 系列电机管理器。
若无全新库存，二手市场流通较少通常按项目拆机件供应，必须要求通电自检+序列号照片；核电及海上平台项目禁用拆机件请以贵司 QA 规范为准。
常见问题解答 (FAQ)
Q1：这玩意能单独买回来当普通电机保护器装在 DIN 导轨上吗？
不能。INSUM 设计专用于 MNS INSUM 抽屉基座，靠背后多芯连接器与基座 CT、控制回路及 LonWorks 总线通信，没有独立外壳和端子排供 DIN 轨安装，普通柜子请选 ABB EMP 系列或 Ref 540 等独立电机保护继电器。
不用改接线，卡扣和背板引脚兼容。但 MCU1 参数文件 不直接读取，需用 INSUM 配置软件（INSUM Operating Station / MMI）把电机额定电流、脱扣等级、DI 功能重新录入——约 15~30 min 工作量，建议更换前拍照记录原设置。
标配 LonWorks 总线走 INSUM 系统网关与上位通讯。直接 Modbus RTU 可选配 INSUM RS-485 通信卡；Profibus DP / Modbus TCP 需经 ABB CI85x 通信模块或 INSUM Gateway 协议转换——下单前确认贵司 MCC 已配对应网关或告知现网协议让我们帮您核对。
