描述
产品详情

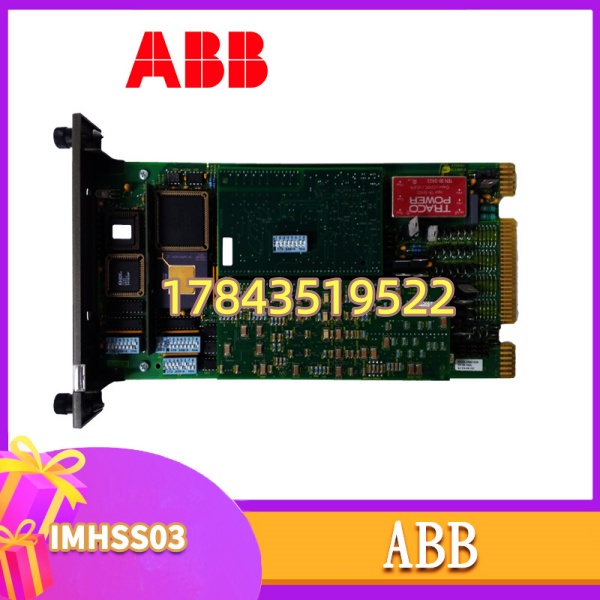

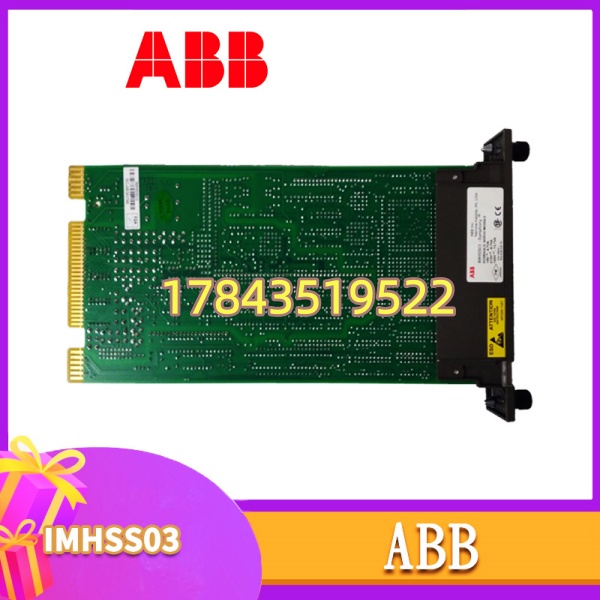

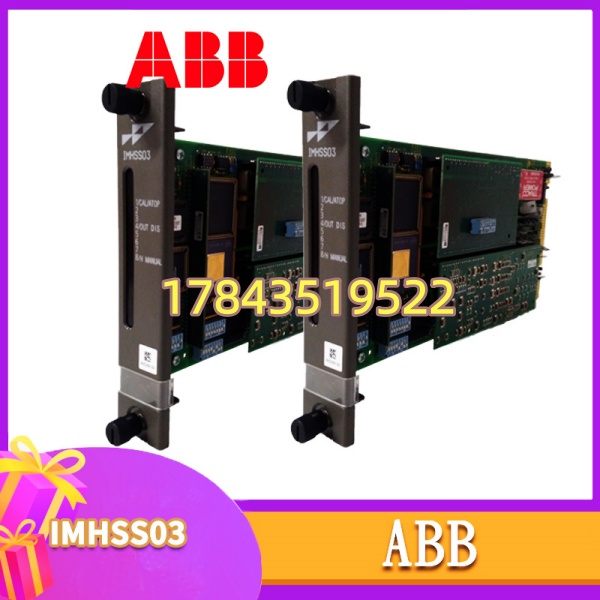

· 型号：IMHSS03（Bailey HSS-03 / HSS03 高速串行子模块，ABB 延续编码 IMHSS03）
· 品牌：ABB（原 Bailey Controls）
· 系列：INFI 90 / Symphony 过程控制系统 — High Speed Serial Submodule (HSS-03)
规格参数
- 目录号：IMHSS03，对应 Bailey HSS-03 / HSS03（Harmonized Serial Submodule，有时印 HSS-03 REV X）
- 适用系统：ABB Bailey INFI 90 (Infi 90) 及早期 Symphony，插入 70SHxx / 70SKxx / IMMFP01 / IMMFP02 / IMFEC11 等主机或多功能处理器正面子模块槽
- 接口标准：EIA RS-232-C（≤15 m）、RS-422-A / RS-485（≤1200 m），软件组态选择
- 通信速率：可编程 110 / 300 / 1200 / 2400 / 4800 / 9600 / 19200 bps（典型），部分固件支持 38400 bps
- 数据格式：可组态—数据位 7/8，停止位 1/2，奇偶校验 无/奇/偶
- 隔离：收发电路与主机模件间光电隔离（典型 500 V AC 测试）
- 连接器：通常经主机模件背部 DB-25 或 9-pin 引出（依主机模件版本，HSS03 自身为 PCB 金手指插子模块槽）
- 协议：透明异步字节流（用于 Terminal / Printer / 第三方 ASCII 设备），也支持 Bailey 定义串行协议连 OIS/OIU 或 PC 组态站
- 指示：子模块本身无独立 LED，状态反映于主机模件 COM 或 DIAG LED，软件可读通信状态字
- 安装：插入主机模件正面子模块槽（Slot 1/2/3 依组态定义），由主机模件总线取逻辑电
- 工作温度：0 ～ +60°C（控制室），存储 -40 ～ +85°C，湿度 5–95% RH 无凝露
- 供电：由主机模件背板 +5V DC（典型消耗 <100 mA）
- 认证：CE、cULus（随 INFI 90 系统整体认证）
- 兼容替代：IMHSS03 与早期 HSS-03 / HSS03 通常可互换，需核对主机模件 Firmware 是否认子模块类型
产品介绍
IMHSS03（原 Bailey HSS-03）是 INFI 90 主机模件上的高速串行子模块，给控制器加一个 RS-232/422/485 口——老装置用它接操作员工位终端(OIS)、串行打印机打报表、或连早期 PC 做程序下装/监视。它本身不跑程序，完全受主机模件扫描和 Function Code 组态控制，组态里要声明哪个 Slot 插的是 及波特率/帧格式。
坦白讲这子模块故障率极低，现场出问题十有八九是金手指氧化接触不良（INFI 90 老柜二十年氧化层厚）或外接串口线 RX/TX 交叉错。新机早不出了，基本靠拆机 NOS 续命。换时注意：Slot 位置须与原组态一致，插错位主机模件会报”Wrong Submodule Type”——别笑，我见过老工程师拔错槽重插三回才想起来。
应用场景与行业案例
处理过电厂化水老 INFI 90 柜，OIS 操作员站突然连不上控制器读实时趋势，查是 IMHSS03 金手指氧化——无水酒精擦完恢复，但两周后又掉线，干脆趁大修换了块备品。
典型场景：
- 火电厂 INFI 90 辅机控制室——HSS03 串口连 OIS(Operator Interface Station) 或老式串行报表打印机，老线大量保留
- 炼化常减压老装置 Symphony 柜——连接现场第三方气体分析仪通过 ASCII 协议读浓度值进 DCS 回路
- 造纸老线控制室——INFI 90 MF 模件 + HSS03 接条码扫描枪做卷号录入
- 水处理老 DCS 维护——保留原串口链路做历史数据抓取，不改上位只换子模块
真实案例：沿江某 300MW 自备电厂化水除盐程控仍用 INFI 90（90年代扩容时上），MF 模件(IMMFP02) 上插 连 OIS-41 做就地操作。某天 OIS 报”Communication Timeout”，重启 MF 模件偶发恢复。到现场拆前盖看—— 金手指边缘泛绿锈，无水酒精棉片顺单方向擦至光亮→重新插入 Slot 2（原组态 Slot 2=）→上电 MF 模件自检通过→OIS 重登录正常。查柜顶排风扇滤网堵死致柜内长期偏高温高湿加速氧化。临走留一块拆机测试 OK 的 做 A 类备件，叮嘱每年大修开盖查子模块金手指。
常见问题解答 (FAQ)
INFI 90 主机模件子模块槽理论支持热插拔，但我不建议运行中随意拔 ——拔掉瞬间串口通信立即中断（OIS 掉线/打印机停），如无关安全可趁低负荷或切 MANUAL 再操作。插入后主机模件下个扫描周期识别子模块类型，约 1–2 秒恢复。拔前确认该串口无关键连锁依赖（极少数应用把串口值做控制——要小心）。
是 ABB 对 Bailey () 的延续编码，PCB 逻辑基本相同，通常可互换。唯一注意：极早期 Rev A 与后期 Rev C/D 在 ID 电阻值微差，INFI 90 新固件(90+ 版本)一般都能认。换板后若主机报”Wrong Submodule”，核对组态里 Submodule Type = 且 Slot 号正确，必要时 Reload 组态。
Q3：串口没数据先查什么？
分三步：①主机模件 DIAG LED 无 Fault → 说明子模块被识别；②查外接串口线 RX/TX 是否交叉（DTE/DCE 设备常需 NULL Modem 交叉线，直连 PC 尤易错）；③用 PC 超级终端/串口调试助手监听口线上是否有字符（排除组态未 Enable 发送）。INFI 90 里还要确认 Function Code 中用 Serial Write/Read 块且指向正确 Port ID。
Q4：二手/拆机子模块怎么验？
①看 PCB 金手指无氧化发黑（最关键）；②无进水腐蚀、无补焊飞线；③要求卖家在 INFI 90 测试架或兼容 MF 模件插 Slot → 上电不报 Submodule Mismatch → 用 Loopback 插头(短接 TX-RX) 做自发自收测试通过；④核对编码标签 / 及 Bailey 原厂印。
Q5：子模块坏了会影响主机模件或其他子模块吗？
一般不会。 故障（光耦坏/晶振停）最多致该串口不可用，主机模件继续运行。但若外部 220V AC 误串入串口线可能通过 打坏收发器甚至影响主机模件串口接口芯片——换板前务必确认外接电缆无强电。
Q6：停产了有新替代或整柜改造建议？
ABB INFI 90 属 Legacy Support， 基本靠 Service Exchange（翻新品）或二手 NOS。整柜改造可选 ABB Symphony Plus SD+ 或第三方 DCS，串口需求可通过现代控制器的 Ethernet/串口模块解决。存量维护建议：按机架留 10–20% 冗余子模块（ + AI/AO/DI/DO 各一）。
