描述
产品详情
· 型号：IEPMU02
· 品牌：ABB（Bailey INFI 90 / Harmony Series）
· 系列：INFI 90 Distributed Control System — Power Mounting Unit
规格参数
- 产品类型：电源安装单元 / 模块机笼（Power Mounting Unit / Backplane Cage）
- 适用系统：ABB Bailey INFI 90 / Harmony DCS
- 安装方式：标准 19英寸（483 mm）机架安装或面板安装
- 模块插槽：8槽或12槽版本（依具体批次，常见为8槽+电源模块位）
- 兼容电源模块：IEPAS02（系统电源）、IEPDS01/IEPDS02（直流电源分配）
- 背板供电电压：由所装电源模块提供 +5V / +15V / -15V / +24V DC
- 背板最大负载电流：≈15 A（总，需核对原厂手册）
- 主输入端子保险：通常为 10A 快熔（视配套电源模块而定）
- 背板连接器：每槽专有 INFI 90 48针 DIN 型总线接口
- 接地：独立机壳接地端子（PE）
- 尺寸（参考）：约 280 × 150 × 200 mm（含导轨，依槽位数不同）
- 重量：约 1.2～2.8 kg
- 工作环境：0～60℃（同 INFI 90 机柜环境要求），10～90% RH 非凝露
产品介绍

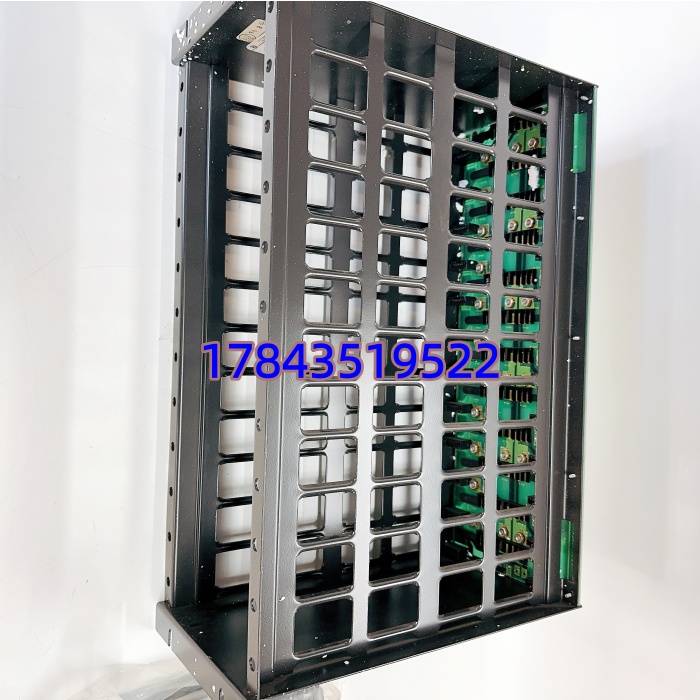

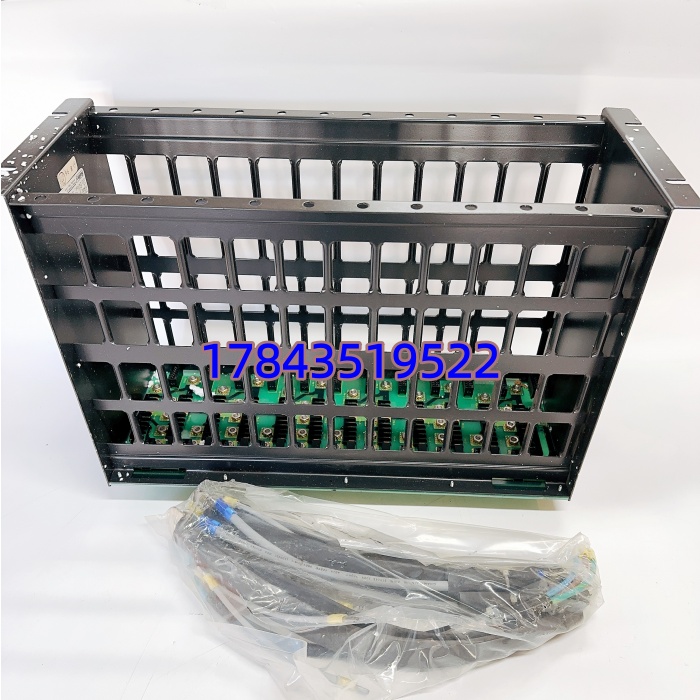

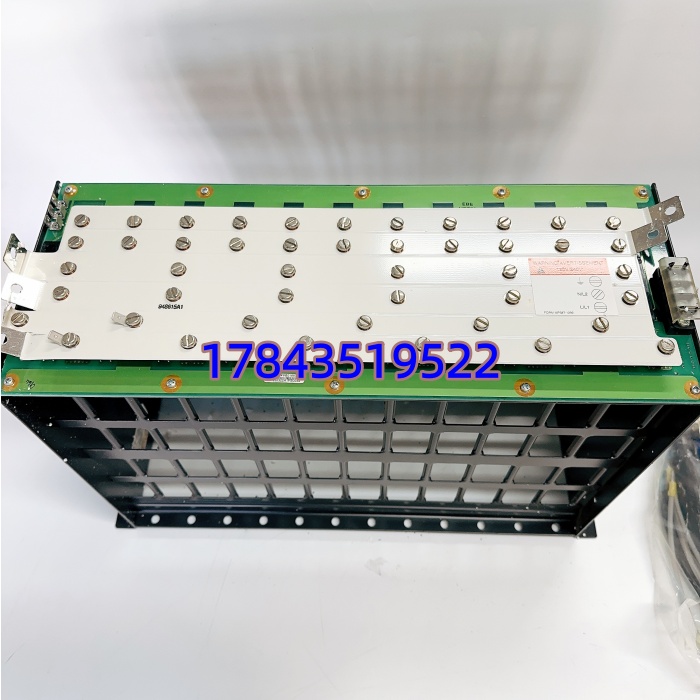

IEPMU02 是 ABB Bailey INFI 90 DCS 的电源安装单元（机笼/背板），本质是一块带铜排配电总线和模块插槽的金属机架。它不承担任何控制运算，只负责把 IEPAS02/IEPDS01 等电源模块输出的稳压直流分配到每个插槽背板，并为 INFI 90 的控制处理器（如 IMASI/IACS系列）、通讯模件、I/O 卡提供机械固定与电气连接。
现场最大的坑是把它和智能模块混淆——这东西坏了不会报故障代码，表现为整排模块失电或背板通信大面积中断。它比单块 I/O 卡贵也难找（多已停产），但却是 INFI 90 机柜里不能少的基础件。坦白讲，老旧电厂/化工厂现在基本只能淘二手或翻新件，采购时注意检查背板插针氧化情况和铜排烧灼痕迹。
应用场景与行业案例
我在现场处理过因机笼背板铜排氧化导致整段 I/O 模块间歇性掉电，查了半天才发现是十几年前安装的 IEPMU02 背部排线腐蚀——这种”哑设备”最容易被忽视。
典型场景：
- 火力发电厂 INFI 90 主控机柜——承载 BRC/IMAS 控制模件+I/O，非它不可因为背板总线是 Bailey 私有规格
- 石化炼油装置 DCS 扩展柜——配合 IEPAS02 做 N+1 冗余电源分配，保障模拟量卡供电纯净
- 冶金高炉/水处理 DCS 老系统维持运行——原厂已停产，只能用库存或翻新品顶替保产
真实案例：
南方某 300MW 自备电厂，凌晨 INFI 90 三号柜全部 I/O 失联，SOE 无报警。值班工程师先换通信模件无效，量背板无 +5V。拆开发现 IEPMU02 内主保险烧断且背板端子有过热变色——追溯是早年施工遗留螺丝压接不实导致长期微发热。紧急从兄弟单位调来一块二手 IEPMU02 整体替换（注意先断电拔所有模块再换机笼），上电恢复。老师傅感慨：早知道备一块在库房，不至于停炉降负荷两小时。
