描述
产品详情

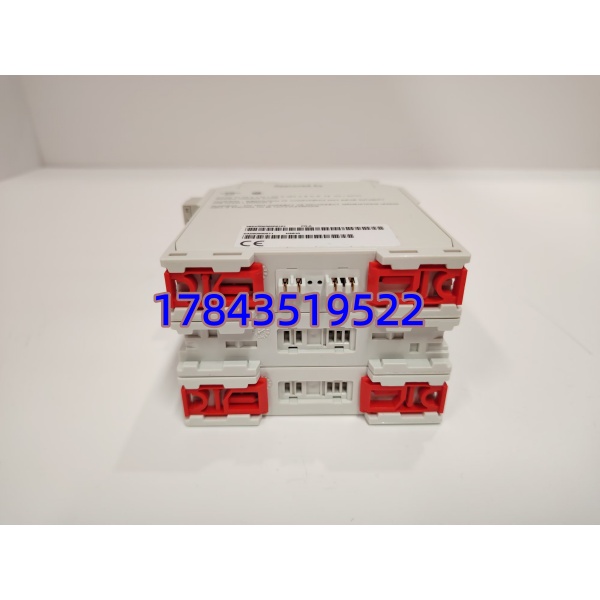

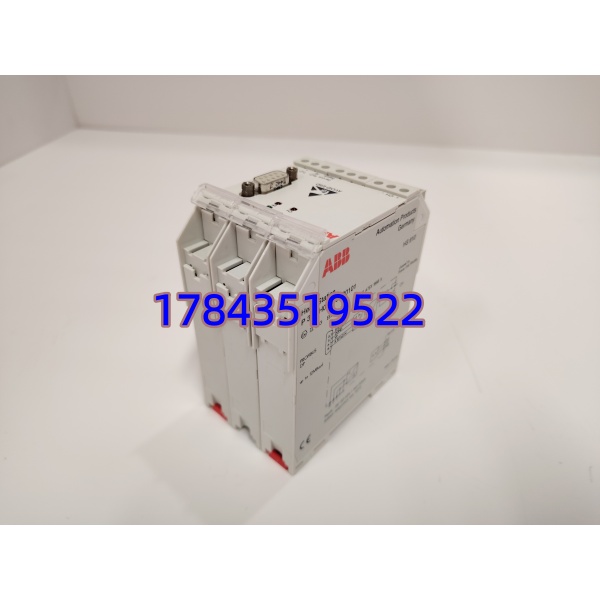

· 型号：HS810（3BDH000305R0101）
· 品牌：ABB
· 系列：Freelance 800F / AC 800F Operations eXtended — HMI Display Unit (Panel)
规格参数
- 产品名称：ABB HS810 Industrial HMI Display Panel — 12.1″ Color TFT with Resistive Touch (Freelance 800F OX Series)
- 订货号：3BDH000305R0101（HS810 基础型；部分批次带后缀如 -P / -K 表示键盘配套或语言覆膜，功能兼容）
- 适用系统：ABB Freelance 800F / AC 800F OX 操作员站；部分兼容 ABB 800xA 瘦客户端（须确认驱动固件版本，建议原厂核对）
- 显示规格：12.1″ 主动矩阵 a-Si TFT LCD，SVGA 800×600 @ 60 Hz，典型亮度 300 cd/m²，对比度 500:1，可视角度 H±70°/V±60°（典型）
- 触控类型：4线电阻式触摸屏（模拟量，需连 OX 主机触控接口或通过 USB 触控控制盒，随配套线缆定）
- 背光类型：CCFL 冷阴极荧光管（设计寿命典型 50,000 h @25℃），可现场更换背光管/逆变器组件（部分批次整体不可拆建建议整屏替换）
- 信号输入：VGA 15-pin D-Sub（标配）；部分硬件步进附加 DVI-D——配线须与 OX 主机显卡输出匹配
- 触控接口：PS/2 或 USB（依配套触控控制盒/电缆型号），ABB 原配 OX 主机通常经专用 Y-cable 连主板 COM+USB
- 功能键区：屏下方带 ABB 标准 OX 功能软键区域（覆膜印 F1～F12 或工艺图标），部分版无独立键区仅纯触屏——核对现场操作台是否需要带功能键覆膜版本
- 电源要求：由内置电源模块或 OX 柜 24VDC 供电（典型 12V/3A 屏体，整机适配 AC 100–240V 外置适配器或 24VDC 直接供——依安装方式定，现场多为面板背后 24VDC 入）
- 防护等级：前部 IP54（防尘防溅水），后部 IP20；适合控制室嵌装或壁挂（VESA 75/100 兼容依支架）
- 环境规格：工作 0～+50℃（推荐 <40℃ 延长背光寿命），存储 -20～+60℃，湿度 10～90% RH 无凝露，符合 IEC 60950/ EN 61010
- 配套件（须单独核实）：配套键盘 KB810（3BDH000306Rxxxx）、安装框架/法兰、视频线（VGA/DVI）、触控信号线、24VDC 电源适配器或端子排——采购时确认是否含以上附件
- 可现场更换：是（断电后拆四颗面板螺钉或松开卡扣取出，换后重校触控四点校准）
严格来说 HS810 是”哑终端”显示单元不含 CPU——它靠 OX 主机（工控机或 CBF 服务器）跑 Freelance DigiVis 画面然后通过 VGA/DVI 送显。常见坑是只买屏没买配套触控线或键盘 KB810，导致触控/功能键不可用。另外 CCFL 背光 5 万小时≈6～7 年三班倒，老化后亮度衰减是 HS810 最主要失效模式而非电路板坏。
产品介绍
在化水车间控制室碰过一回：Freelance 800F OX 操作台 HS810 屏逐渐发黄变暗三个月后彻底黑屏但 VGA 信号切换显示器正常——拆屏发现 CCFL 背光逆变器一臂炸（电网瞬态过压），屏体 TFT 本身完好。这东西在备件体系里常被归”外设”低估重要性，实际上控制室没了它操作员看不见流程、点不了阀，跟 DCS 瘫了一半没区别。现场实测发现 本体很少完全损坏，多是背光衰减（可换背光组件但人工贵且屏拆开风险大）或触控覆膜划伤导致定位漂移——后者可用四点校准临时修正，严重划痕建议整体换屏。
Freelance 800F OX 硬件部分区域进入 Limited/Mature， 全新原厂交期波动（8～20 周）或 NOS 为主。按 ABC 分类属 B+ 类（控制室无冗余通常单屏，坏了直接影响监盘操作但不直接跳车装置），建议按”操作台数×1 配冷备（最低 1 件/控制室），多控制室可跨室互备”，同步关注 CCFL 背光寿命到期做预防性整屏轮换（8～10 年）。
应用场景与库存策略
故障征兆：背光不亮但隐约见画面（CCFL/逆变器故障）、触控偏移大校准无效（覆膜磨损）、无视频（VGA 线头氧化或屏体电源板坏）、功能键无响应（键盘 KB810 或排线松）——先查视频线、触控线、24V 供电再判屏体坏。
- Freelance 800F 化水/输煤/公用系统 OX 操作台 — 单屏无冗余直接关系监盘 → 建议按 OX 台数 N 配 N+1 冷备（最低每控制室 1 件跨台互备），到货核配套线缆/KB810 版本一致后密封保存
- 小型装置就地操作面板（Freelance 800F compact OX） — 环境温和但无冗余 → 建议备 1 件，每 2～3 年模拟上电视触控校准正常
- 多控制室分散配置 — 各岗位均有 → 按最大单区域 OX 台数+1 备；若全厂同型号可跨室互备降低总量
- 改造评估 — Freelance 若整体迁 800xA 或 PC-based HMI →
真实案例：南方某污水处理厂 Freelance 800F 改扩建项目，中心控制室两台 OX 各配 +KB810，运行约 9 年后 #2 屏背光明显暗于 #1 且偶有闪灭——维保记录查出入库发现当初按 C 类外设零库存。拆屏量逆变器输入 24VDC 正常但无高压输出，确认背光组件寿终。紧急调货二手 （含 KB810 及线缆）插上 VGA+触控线需重做四点校准（Windows 控制面板→平板设置→按十字准星点四角），恢复监盘。该厂事后反思：① 虽”外设”但无冗余应 B+ 类单列备件尤其 CCFL 屏 8～10 年主动评估整屏轮换；②备件到货必须带全套线缆（VGA、触控 PS/2 或 USB、24V 电源）并上电验触控校准——别只买裸屏。
