产品详情

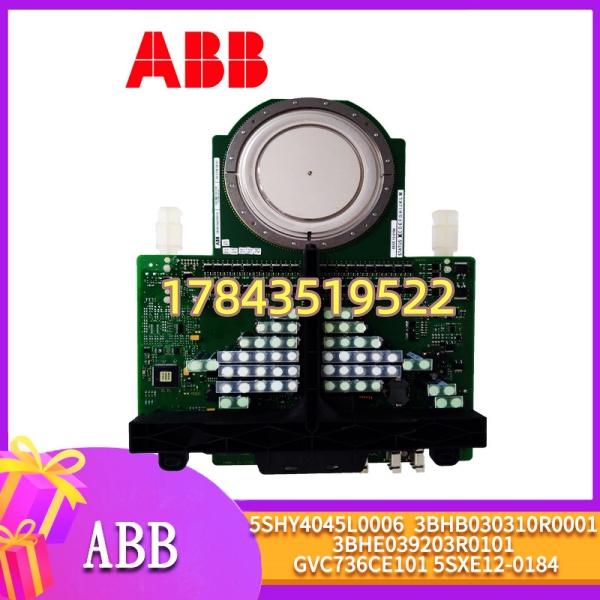

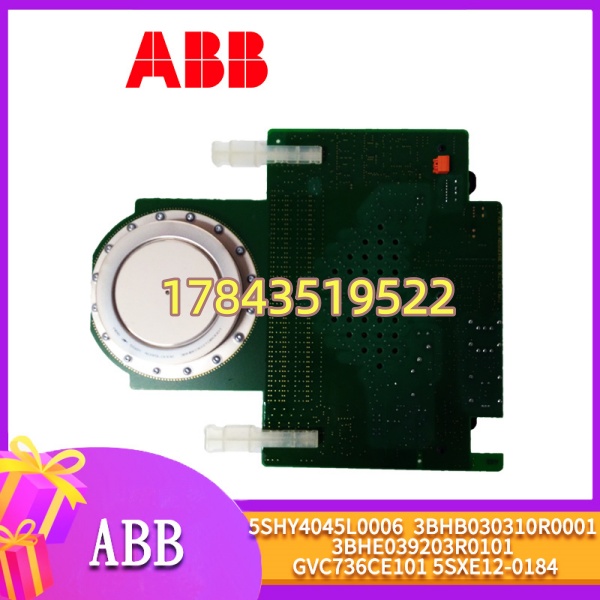

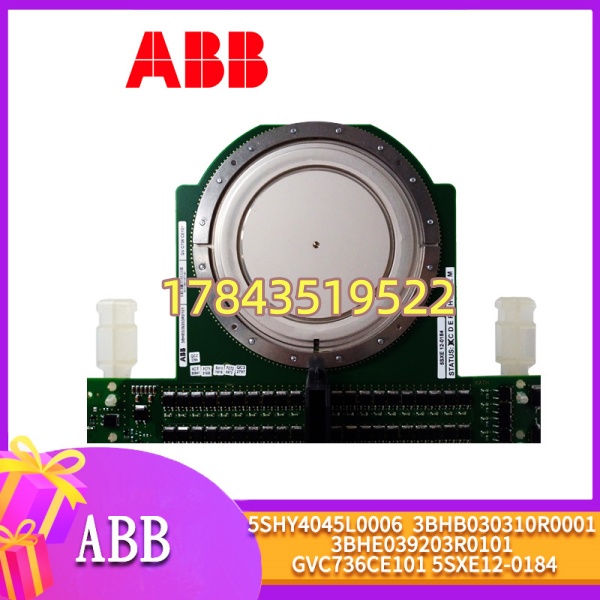

· 型号：GVC736CE101（完整物料 3BHE039203R0101，常配套 5SHY4045L0006 晶闸管模块及 5SXE12-0184 组件）
· 品牌：ABB
· 系列：ACS6000 中压交流传动 / UNITROL 6000 励磁调节系统功率柜
规格参数
- 产品标识：GVC736CE101（Gate Valve / Gate Interface Card for ACS6000 / UNITROL）
- ABB 物料号：3BHE039203R0101（以此编号采购核对，后缀字母需一致）
- 适用系统：ABB ACS6000 中压变频功率柜（串联晶闸管/二极管箝位三电平拓扑）、UNITROL 6000 励磁功率柜
- 配套主功率器件：5SHY4045L0006（4500V 晶闸管，需核对是 5STP / 5SY 系列具体后缀）、5SXE12-0181/0184（RC 吸收/电容组件）
- 脉冲输入：光纤接收（RX）来自 PPC907BE 或主控脉冲分配板，波长通常 820nm 多模（62.5/125μm ST/FC 接头，依版本）
- 门极输出：隔离驱动脉冲至晶闸管门阴极（典型开通脉冲宽度、幅值依功率柜设计，板上 DC/DC 隔离变换）
- 监测功能：晶闸管导通状态检测（dv/dt 监测或阳极电压比较）、板温监测、电源欠压检测、脉冲丢失报警
- 故障输出：通过背板或光纤 TX 向主控回报 Fault / Status 字
- 板载电源：由功率柜控制电源供 ±15V DC 或 +24V DC（经板载隔离 DC/DC），典型功耗 <15W
- 隔离耐压：脉冲输出-背板 ≥2500V AC，光耦隔离 ≥5000V AC（典型）
- 保护功能：门极过流保护、脉冲封锁（收到主控 Block 命令立即关断）、RC 吸收回路外接（5SXE12-0184）
- 板面处理：conformal coating（三防漆），耐盐雾/粉尘
- 安装方式：功率柜控制插槽，导向轨推入，前面板 LED（RUN / ERR / PULSE_OK），锁紧螺钉固定
- 工作环境：-25～+70℃（宽温版，励磁/传动现场级），5–95% RH 非凝露
- 认证：CE / IEC 61000-4严酷度 IV（传动系统抗扰度），UL 视批次
- 尺寸/重量：约 300×200×40 mm / ≈1.0–1.2 kg（参考值，以实物为准）
产品介绍
GVC736CE101 是 ABB ACS6000 中压变频或 UNITROL 6000 励磁功率柜里的门极脉冲放大与状态监测板，上接主控（PPC907BE/UFC921A101）的光纤脉冲指令，下驱动 5SHY4045L0006 等级晶闸管的门-阴极，同时把导通状态、板温、脉冲丢失等信息回传给主控。它跟功率柜内 RC 吸收组件（5SXE12-0184）、快熔、散热风机共同构成完整的功率触发链。
坦白讲，这板子停产多年，新机已用 GVC750 或新一代驱动卡，老系统只能靠 MRO。采购必须核对完整物料号 3BHE039203R0101 及后缀，不同后缀 GVC736CE 版本脉冲时序或光纤口定义有差异，混插会报”Pulse Loss”甚至误触发。换板时顺带查配套 5SHY4045L0006 晶闸管压降是否正常——我遇过新板插上去仍报导通异常，结果是老晶闸管门极老化阈值抬高，不是板子问题。
应用场景与行业案例
功率柜报”GVC Fault / Pulse Loss”，复位无效，量晶闸管门极阻值正常但板上 ERR 灯红——多半是 GVC736CE101 上光耦或驱动 IC 挂了。整机停机等原厂要两周起，你有一块测过的拆机件插回去恢复，少损失几十万产值。
典型场景：
- 冶金/矿山 ACS6000 中压变频主传动（轧机、矿井提升机）：多柜串联，单柜 GVC 故障导致整个传动链封锁，必须快速替回。
- 火电厂/水电厂 UNITROL 6000 励磁功率柜：三相全控桥每臂配 GVC736CE101 + 5SHY4045L0006，非它不可因版本绑定 PPC907BE 通讯协议。
- 化工自备电厂老 ACS6000 循环水泵变频：整体升级预算未批，只换坏板维持运行到大修窗口。
- 水泥/建材辊压机大功率传动柜维护备件：潮湿环境 conformal coating 版本优先。
真实案例：
北方某铝厂 3500kW 整流柜，夜班跳”Gate Pulse Failure — Cabinet B GVC Error”。复位后 RUN 灯不亮，光纤从主控到柜内 OK，量背板 ±15V 有电，判定 GVC736CE101 板上驱动光耦炸（目测轻微熏黑）。库房无原厂件，MRO 渠道调一台拆机测试品（附 CMT 握手记录），次日晨到现场。断 DC 控制电源、拔旧板、静电手环操作插新板、清光纤端面——上电 RUN 绿、PULSE_OK 绿，主控解除 Block，试合闸 OK。电气班长说：”这板子再跑两年等全厂传动柜整体换代。”
常见问题解答 (FAQ)
Q1：支持热插拔吗？能带电拔插更换吗？
绝对不行。必须先断功率柜 DC 控制电源（通常 110V/220V DC 和 ±15V 背板电），最好执行 LOTO。带电拔插极易因感应电荷击穿门极驱动光耦或造成晶闸管误触发直通，后果严重。
- = 门极脉冲板型号，3BHE039203R0101 = ABB 物料编码（以此采购）。
- 5SHY4045L0006 = 配套功率晶闸管模块（4500V 级），二者物理分开，通过门-阴极引线和 RC 吸收（5SXE12-0184）连接。
- 可以分开买，但换 GVC 板时建议顺带测晶闸管门极阻值（正常约 几Ω～十几Ω）和 RC 吸收电容容量——老晶闸管门极劣化会让你误判是新板不良。
Q3：换板后需要重新标定或下参数吗？
通常不需要下参数（存于 PPC907BE 主控），但上电后用 CMT/ DriveWindow 确认：①板被识别无 Version Mismatch；②PULSE_OK 灯绿；③做一次无载脉冲检测（Block 解除前勿合主回路）。若原系统曾做门极触发角微调，数值不受影响。
Q4：不同后缀的 GVC736CE 能混用吗？
不建议。后缀字母（如 R0101 vs R0102）可能对应光纤接口定义、脉冲宽度或固件版本差异，混用主控会报 Hardware Mismatch 或脉冲丢失。替换时完整物料号含后缀必须一致，拍旧板丝印核对再下单。
Q5：怎么鉴别拆机/二手件好坏？
要求供应商提供：①上电 RUN/PULSE_OK LED 常亮照片；②与主控或测试台光纤握手成功记录；③板面 conformal coating 完整无焦痕、电解电容无鼓包；④背板连接器金手指无氧化发黑烧灼。到货装机前先短时上机架确认指示灯状态再合主回路。
Q6：光纤接头有什么注意点？
通常用 ST 或 FC 多模 62.5/125μm 光纤接主控脉冲分配。插前必须用无尘纸蘸异丙醇擦端面，弯曲半径 >30mm，避免小半径弯折导致光衰过大触发”Pulse Loss”。我现场处理过一起误报就是光纤微弯损断——重做接头就好。
