描述
产品详情

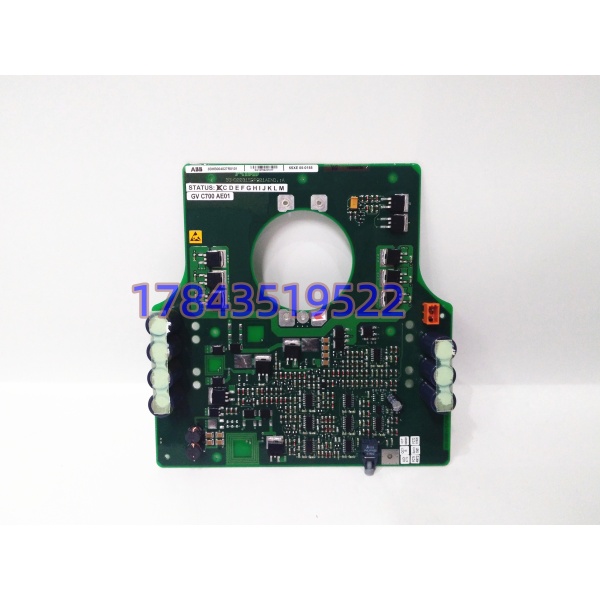

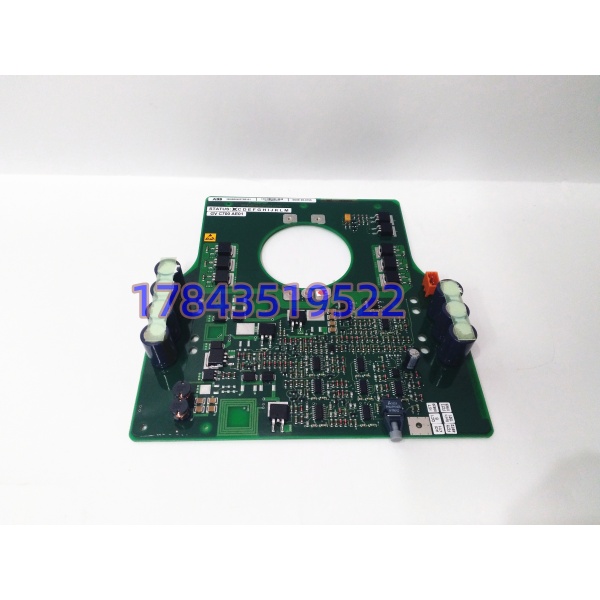

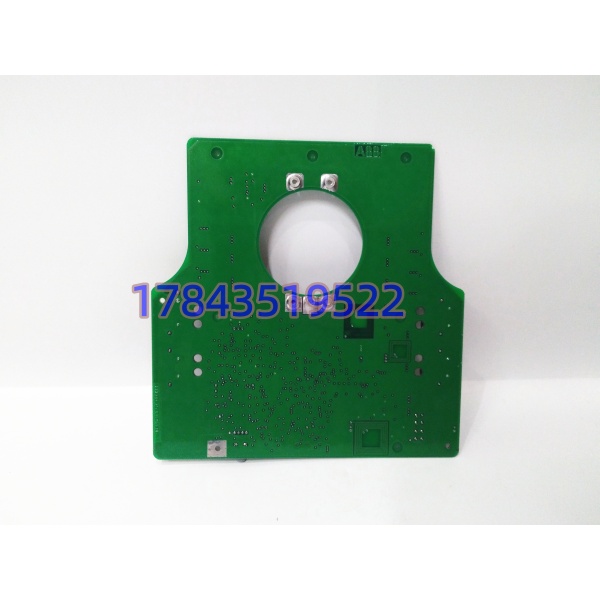

· 型号：GVC700AE01 / 3BHB004027R0101 / 3BHB003152P201 / 3BHB003152P104 / 5SXE05-0155
· 品牌：ABB
· 系统归属：ACS6000 / ACS8000 高压变频器及IGCT功率变流系统
规格参数
| 组件 | 功能定位 | 关键指标（网传） | 备注 |
|---|---|---|---|
| GVC700AE01 / 3BHB004027R0101 | 门极控制单元/驱动接口板 | 24V DC供电，光纤通讯，-40~70°C工作温度 | 部分渠道写为“控制板模块” |
| 3BHB003152P201 | 高压门极驱动板（上管/正组） | IGCT驱动，水冷 | 与P104配成一对使用 |
| 3BHB003152P104 | 高压门极驱动板（下管/负组） | IGCT驱动，水冷 | 与P201配成一对使用 |
| 5SXE05-0155 | 直流支撑电容组件 | 高频低感，水冷 | 稳定直流母线电压 |
产品介绍
这组型号放在一起，构成了一套完整的IGCT门极驱动“指挥-执行-供能”链条。GVC700AE01负责上层控制算法和网络通讯，相当于下指令的“大脑”；3BHB004027R0101是驱动接口单元，把大脑的指令分解、分配，管理下游多块驱动板的时序和状态；3BHB003152P201和P104是直接接触IGCT功率器件的“双手”——从型号的相似性看，它们大概率是一对，分别驱动半桥模块的上管和下管，电气上严格隔离，时序上精确同步。5SXE05-0155是直流支撑电容，为逆变器瞬间放电提供能量储备。
这套系统专门伺候ACS6000、ACS8000这类兆瓦级高压变频器——电厂引风机、冶金轧机、矿井提升机，都是停了就出大事的设备。
关于参数，别信网上的——同一组型号，有的网页把它写成AC800M控制器（带双核ARM和1GB内存），有的写成安全继电器模块，有的给出400A/1200V的参数，有的给出3300V/2400A的参数。这种程度的矛盾已经不是“笔误”能解释的了，唯一的办法是对实物。
应用场景与库存策略
痛点切入： 这套东西拆下来，单个看都挺结实。但IGCT驱动链的任何一个环节出问题，兆瓦级的电机就会直接跳停。更麻烦的是驱动板坏了不会慢慢报警，而是突然报“门极故障”或“触发脉冲丢失”，然后功率模块直接封锁输出。
典型场景与备货建议：
- 电厂引风机/给水泵变频器：ACS6000驱动大型辅机，单台功率动辄数兆瓦。建议策略： 驱动板对（P201/P104）是直接接触功率器件的高应力部件，故障率高于控制板。建议按“每个功率单元配1套备板对”备货，入库前上测试台跑满48小时。
- 冶金轧机主传动：冲击负载大、谐波环境恶劣，驱动系统长期处于高应力状态。建议策略： GVC700AE01和3BHB004027R0101作为“系统大脑”，建议按在线数量×20%备库，最低不少于1套。
- 矿井提升机变频器：安全等级最高，停机等于停产。建议策略： 整套驱动链路备1套完整套件（控制板+接口板+驱动板对+电容），且备件与在运模块固件版本必须一致。
真实案例：
背景： 北方某电厂ACS6000变频器驱动的一台引风机，IGCT驱动板对（P201/P104）已连续运行超过8年。
缺少备件引发的停机危机： 一次启机过程中，变频器报“门极驱动故障”，排查确认P104板门极输出异常。全厂翻备件库，没有同型号。引风机停运意味着锅炉只能降负荷运行，发电量被砍了将近三分之一。
紧急调货/替换解决： 紧急从外省供应商调来一块检测过的P104板，换上后变频器恢复正常。前后降负荷运行了近三天。
库存策略的反思： 此后该厂每个ACS6000功率单元都备了一套完整的驱动板对。另外规定：停机检修期间对驱动板的门极输出波形做一次检测，发现上升沿变缓或幅值下降就提前换，不等它彻底坏。
