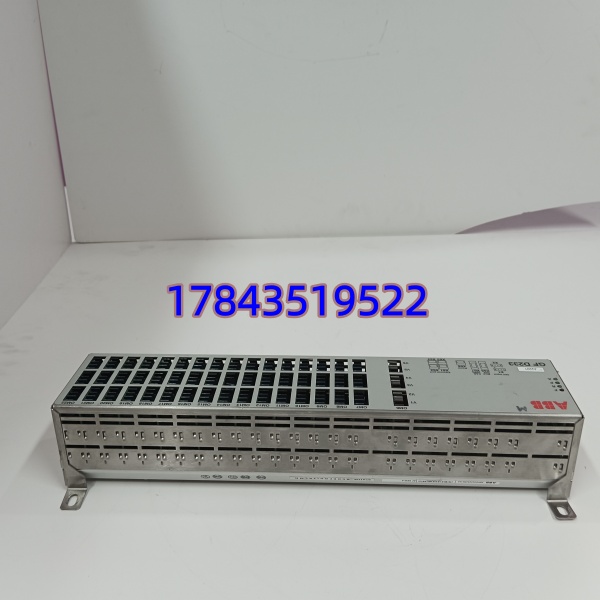

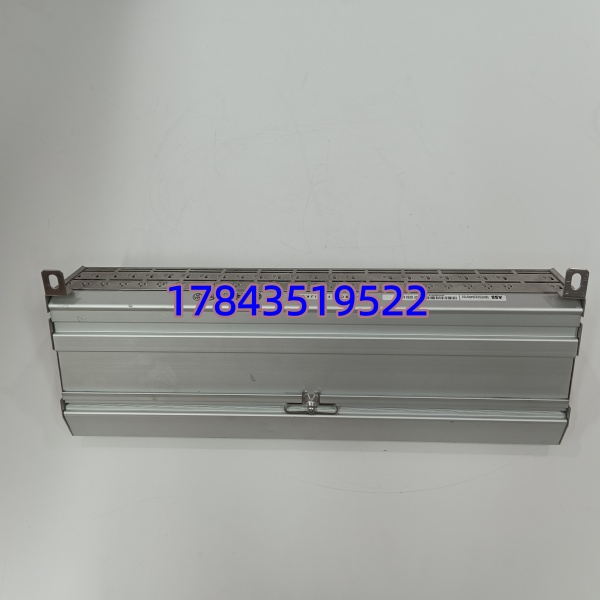

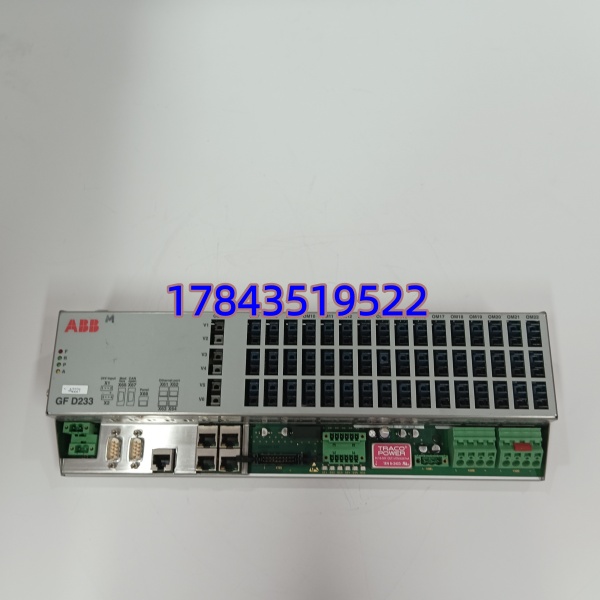

· 型号：GFD233A103（ABB 物料号 3BH022294R0103）
· 品牌：ABB（Asea Brown Boveri / Hitachi Energy）
· 系列：Freelance 2000 / AC 800F DCS 现场总线通信模块
规格参数
- 产品型号：GFD233A103（订货号 3BH022294R0103）
- 模块类型：Profibus DP Master（主站）通信接口模块
- 适用系统：ABB AC 800F（PM801F/PM802F/PM803F）、Freelance 2000 DCS
- 通信协议：Profibus DP-V0/V1（主站模式，符合 IEC 61158-2），部分固件支持 Modbus RTU 透传（需核对）
- 物理接口：1× RS-485（9-pin D-sub 母头 DB9），A/B 端子可外接
- 波特率：9.6 kbps ～ 12 Mbps 自适应
- 最大从站数：126个 Profibus 从站地址（含中继器扩展）
- 电气隔离：现场侧 ↔ 逻辑侧 ≥ 500 V AC，带瞬态抑制
- 状态指示：RUN（绿）、COM（黄闪烁=数据）、ERR（红=故障）LED
- 供电方式：由 AC 800F CPU 底板/扩展背板供电（典型 5V DC）
- 安装方式：插入 AC 800F CPU 扩展槽或专用通信扩展机架
- 工作温度：0℃ ～ +60℃（无凝露）
- 认证：CE、cULus、RoHS，部分批次具 IEC 61508SIL 2 声明（以原厂 COC 为准）
产品介绍
GFD233A103 是 ABB 为 AC 800F 和 Freelance 2000 过程控制平台专门设计的 Profibus DP 主站接口模块，插在 CPU 底板的通信扩展槽上，让老牌 ABB DCS 能直接挂 Profibus DP 远程 I/O 站、西门子智能从站（阀门定位器、变送器、变频器）。它跑标准 DP-V1 协议栈，不需要额外网关，省了一个 DP 耦合器的柜内空间和故障点。
坦白讲，这块卡的价值不在花哨功能，而在向后兼容老系统。很多化工厂 AC 800F 还在跑，新上的现场设备全是 Profibus DP——换整套 DCS 不现实，加一块 GFD233A103 就能把新老混用搞定。需注意它与 AC 800M 用的 CI871（Profibus主站）不通用，槽位和固件不同，别买错。
应用场景与行业案例
我在现场见过最头疼的事：AC 800F 老系统要连新装西门子 G120 变频器群和 ET200SP 远程 I/O，原柜只有串口和硬编码 ABB 专有总线——没地方扩 DP，备件停产物料号还变来变去。这块 GFD233A103 就是解决这种”老 DCS 接新 Profibus 现场设备”的救命稻草，不断电不停产把异构网络打通。
典型场景：
- 化工/石化装置改造——AC 800F 主控 + 新增 Profibus DP 智能阀门定位器（Fisher/Foxboro），直接主站扫描，免第三方网关。
- 电厂辅控系统——连接 Profibus DP 协议的汽机监视仪表或老西门子 S5/S7 从站，保留原 DCS 架构不动。
- 冶金轧线辅助区——ABB AC 800F 通过本模块接入西门子 MM440/G120 变频器 Profibus 网络，统一由 Control Builder F 组态。
- 水处理/污水厂——挂 ET200M 远程 I/O 站，节省控制电缆和模拟量卡件成本。
真实案例：南方某 300MW 自备电厂，#2 机组 AC 800F（PM802F）原只带硬接线 AI/AO。技改加装 48 台 Profibus DP 电磁流量计，原设计无 DP 口。仓库翻出一块全新 GFD233A103（3BH022294R0103），插扩展槽、加载 GSD、分配从站地址——当班调完 DP 网络通信正常，没动 CPU 程序和停机。老师傅说：”早知道有这卡，上次不至于为两台流量计多放 200 米线。”
常见问题解答 (FAQ)
不支持随意热插拔。虽部分 ABB 通信卡标称可热插，但 Profibus DP 主站模块建议在 CPU 切 STOP 或系统允许停机时插拔——带电硬拔可能致 DP 网络瞬间断开、从站掉线，甚至烧坏背板 RS-485 驱动芯片。换件前先确认有无冗余配置。
Q2：原厂说 3BH022294R0103 停产了，有什么替代？
同物料号变型（A101/A102/A103 通常是固件版本差异）多数可向下兼容，只要 AC 800F 固件 ≥ CBF V9.x（建议核对 GSD 文件版本）。若实在找不到原型号，可询 ABB 授权渠道是否有同系列最新替代件，切勿直接拿 AC 800M 的 CI871 顶替——插槽定义不同，插上去不认。
Q3：兼容 AC 800M（PM86x）吗？
不兼容。AC 800M 用 CI871/CI867 等做 Profibus DP 主站， 专用于 AC 800F/Freelance CPU 扩展槽，物理接口和背板总线均不同。
Q4：程序会丢吗？换模块需要重新下载？
模块本身不带用户程序，配置信息存储在 AC 800F CPU 里。换新 通常只需在 Engineering 工具里确认槽位分配、加载对应 GSD——不需重新下载整个控制程序，但建议下载一次硬件组态使 DP 主站参数生效。
Q5：二手/拆机件怎么鉴别真伪和成色？
看三点：① 激光刻印物料号 3BH022294R0103 字体清晰无打磨重印；② DB9 接口针无氧化发黑；③ 上电后 RUN/COM/ERR LED 按手册时序亮——插好组态后 ERR 应灭、COM 黄灯随数据闪烁。明显翻新焊点或标签手写日期的慎入。
