描述
产品详情

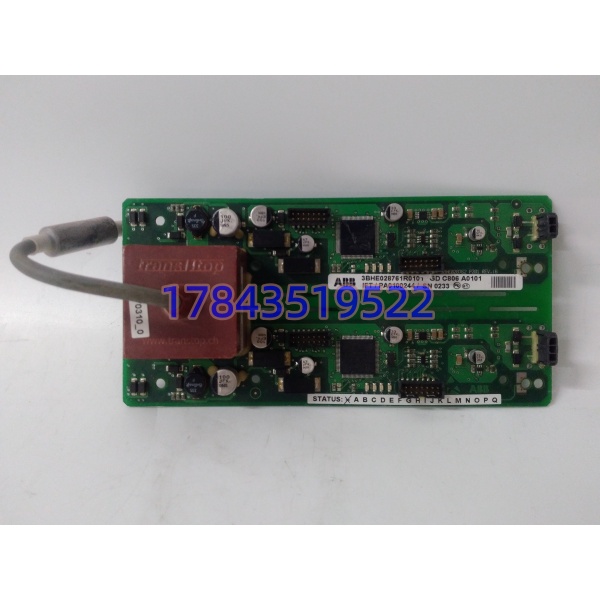

· 型号：GDC806A0101（3BHE028761R0101）
· 品牌：ABB
· 系列：GDC800 门极驱动控制板（ACS6000 / UNITROL 6000 / AC 800PEC）
规格参数
| 参数项 | 规格值 |
|---|---|
| 板卡定位 | Gate Drive Control Unit（GDU），单臂/单相桥驱动控制 |
| 适配主设备 | ACS6000 中压变频、UNITROL 5000/6000 励磁功率柜、AC 800PEC、HVDC 阀基（依 BOM） |
| 上位接口 | 塑料光纤（POF）收 GVC/PPD 主控 PWM 脉冲 |
| 下位接口 | 门极端子（D-sub 或柜内排线）驱 IGCT / 大功率晶闸管 / IGBT |
| 板载供电 | 24 V DC ±10%（背板或柜内开关电源，典型 ≤7.5 W） |
| 隔离耐压 | 控制光纤侧 ↔ 功率门极侧 3 kV AC（部分资料标 2.5 kV，以手册为准） |
| 驱动能力 | 单路峰值 ≥2.8 A（依功率器件选型，IGCT 需负压关断电路） |
| 保护逻辑 | 欠压锁定 UVLO、DESAT/导通压降监测、过流微秒级封锁、温度监视 |
| 状态反馈 | 光纤回传 Fault 报文 + 板载 LED（OK/Fault/光纤 RX） |
| 上电自检 | 开机检驱动电源、光纤链路、输出级，失败则闭锁全部脉冲 |
| 机械 | 约 118×95×24 mm，0.26 kg，功率柜插槽/导轨固定，IP20 板级 |
| 涂层 | 原厂三防漆（潮湿电除尘、海淡现场常见） |
| 环境 | -20~+70℃ 运行，-40~+85℃ 存储，强制风冷柜内 |
| 生命周期 | 随 ACS6000/UNITROL 6000 平台转入备件链，原厂新件难订，市面以 NOS/拆机/维修件为主 |
产品介绍
GDC806A0101 是 ABB 把”弱电光纤脉冲”翻译成”成百上千安培开关器件门极动作”的板子。GVC 主控算完 PWM 经光纤发给它，它在板内做电隔离、负压偏置、峰值电流放大，从门极端子推出 IGCT 或晶闸管需要的触发波形；同时反向盯著功率器件导通压降，一旦短路或门极开路，几十微秒内拉低驱动、回传 Fault 给 GVC，系统报”Arm Imbalance”或”Ground Fault”跳传动——这块板子软一点，轻则开关损耗涨、发热畸变，重则 IGCT 直通炸柜。和 HA C807A（同外形带诊断通讯版）比，GDC806A0101 是基线 GDU，功能够用但诊断回传字段少一截；和 S800 的 AI/DO 模块完全不是物种，插不进 AC800M 机架。
在现场它解决的是”ACS6000 传动报门极故障不敢动光纤链路”的备件问题。很多 2005-2015 年上的水泥辊压机、电厂引风机变频、水电励磁柜，功率柜一排 GDC806A0101 带几十个 IGCT，BOM 里只写”GDC806A0101″采购容易发成 HA C807A（功能近似但通讯协议字段不同，硬替可能故障上传不全）或被人按 SEO 文案发成”800xA AI 模块”闹笑话。换件最忌两点：一是光纤端面不擦就插，POF 头脏污是误报 Fault 头号原因；二是忽略同柜内其他臂的驱动板老化程度——单换一片新片，旧片参数漂移，三相臂脉冲对称度变差，IGCT 温升不均。
应用场景与行业案例
我在现场遇到过最误事的就是”光纤头拿袖口擦完直接插”：业主水电励磁柜报”GDC Fault 3Hz 间歇跳”，维护换了两片 GDC806A0101 没好，最后发现是 POF 端面沾了柜内粉尘+冷凝油膜，透光率掉 30%，板子收脉冲丢帧自检不过。无水乙醇擦端面、换新光纤接头，故障消失。板子根本没坏。
典型场景：
- 水泥厂辊压机 ACS6000 传动：GVC 出 PWM→6 片 驱三相 IGCT 桥，板子丢脉冲=辊压机扭振跳车。
- 电厂 UNITROL 6000 励磁功率柜：可控硅桥每臂一片 ，门极负压关断靠板内电荷泵，板老化简压飘→励磁电流谐波涨。
- 冶金轧机主传动 AC 800PEC：高频开关下 的 DESAT 响应速度直接决定 IGBT 会不会炸。
- 备件池：老 BOM” 3BHE028761R0101″采购发成 R1001（3BHE028761R1001，同系另一硬件版）或 HA C807A，插上去 GVC 能链但诊断字段对不上。
- 改造：ACS6000 升 ACS6080，GDC800 系随柜淘汰，但老柜延寿期只换同件号。
真实案例：
前年大暑，内蒙某铝厂电解整流机组 报”Drive Fault 34 – Gate Drive A Phase Lost”，停机。到现场拆功率柜看：A 相上臂 OK 灯灭，光纤 RX 不闪。先不换板，拔 POF 头用 100 倍镜看——端面一道弧形擦痕+油膜，透光差；换备用光纤短跳线直连 GVC 测试点，板子 RX 闪、OK 绿，判定是光纤衰耗不是板坏。但顺手拆板看板载 24 V 转 -5 V 关断负压的 DC-DC，电解电容顶面微鼓（运行 11 年），负压从 -5.1 V 跌到 -4.3 V，IGCT 关断裕度不够是间歇 Fault 的根因。手头有块拆机同订货号 3BHE028761R0101（Rev 4），先擦新 POF 头、插光纤、再断电换板、上电自检过、A 相恢复，整流机组重新解锁。事后记死： 换件前先①拍光纤走向和 POF 接头型号 ②量板载 24 V 和关断负压值 ③读 GVC 里 Fault 代码是”Lost”还是”DESAT”——前者先查光纤，后者才查板子或功率器件，别上来就判板死刑。
