描述
产品详情

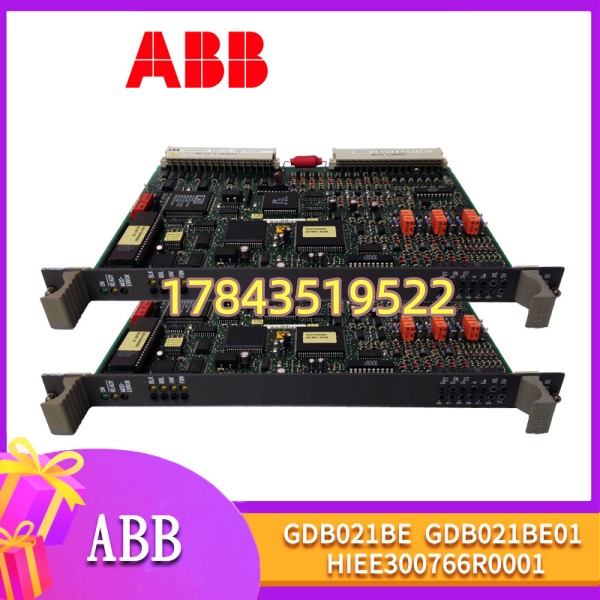

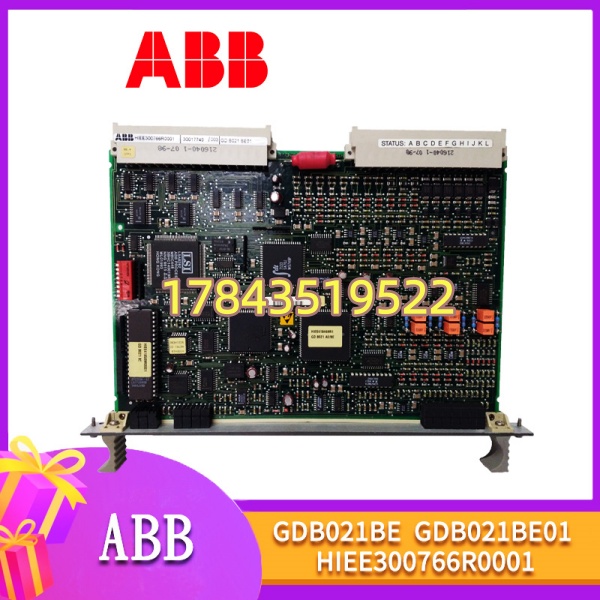

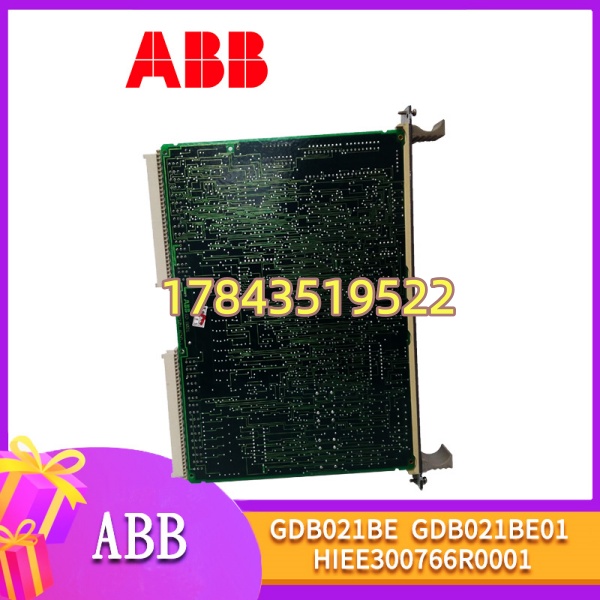

· 型号：GDB021BE01（HIEE300766R0001，GDB021BE 系列）
· 品牌：ABB
· 系列：ACS6000 IGCT 传动系统 — Gate Drive Unit for 5SHYxx 系列 IGCT
规格参数
- 产品型号：GDB021BE01
- 完整物料号：HIEE300766R0001
- 适用系统：ABB ACS6000 / ACS5000 中高压 IGCT 变频柜；部分 LCI/HVDC 应用
- 配合功率模块：ABB 5SHY3545L0020 / 5SHY4045L 等 StakPak IGCT（需核对 IGCT-GDU 配对表）
- 配合触发板：GFD212A / GFD233 等（GFD → GDB 光纤触发，GDB → GFD 状态回读）
- 模块类型：IGCT Gate Drive Unit（门极驱动单元/板卡），安装于功率柜专用 GDU 插槽或导轨
- 触发输入：光纤接收（典型 820nm/1300nm 依配置），与 GFD 板 DDCS/SDCS 光脉冲协议匹配
- 门极驱动能力：开通/关断峰值电流依 IGCT 型号匹配（典型 ±20A～±40A 峰值，以 ABB GDU Datasheet为准）
- 关断存储时间：与 IGCT tq匹配，典型 < 5μs 响应
- 保护功能：Desaturation（Desat）检测、门极欠压锁定（UVLO）、IGCT 结温/散热器温度监测、光纤断链检测
- 故障输出：光信号回传 GFD 板 → PEC CPU 封锁脉冲
- 辅助电源：通常由系统提供 ±15 V DC 及/或 +5 V DC（依 GDU 版本，典型功耗需核对手册）
- 电气隔离：驱动侧与低压控制侧光耦/光纤隔离，耐压 ≥ 2500 V DC（典型）
- 状态指示：前面板/板载 LED（PWR / RUN / FAULT / Temp Warn）
- 安装形式：插装式或螺钉固定（依柜型，配 IGCT 门极端子柔性扁平电缆）
- 工作温度：0℃ ～ +55/70℃（柜内，依具体版本）
- 存储温度：-40℃ ～ +85℃
- 冷却方式：自然对流或柜内强迫风冷（依功率柜设计）
- 认证：CE / IEC 61000 EMC（依批次）
产品介绍
GDB021BE01 是 ABB IGCT 变频功率柜里真正”推”IGCT 开关的驱动单元。GFD212A 负责发光脉冲指令，GDB021BE 把它变成足以在微秒级开通/关断数千安 IGCT 的门极电流，同时盯着 Desat 电压和温度——一旦超出阈值立刻封锁脉冲并把故障光信号踢回 GFD，最终让 PEC CPU 跳闸。它不跑逻辑，也不走现场总线，就是高压功率电子里的高可靠模拟/脉冲放大链路。
坦白讲，GDU 比 IGCT 本身更容易先出毛病——尤其是老柜积灰吸湿后光纤口发光效率下降、板载电解电容老化致 UVLO 误报。换 GDU 必须配套检查 IGCT 门极插头（扁平缆有无断线）、清洁光纤端面、确认辅助电源电压在公差内。GDB021BE 与 IGCT 型号有严格配对关系（5SHY3545Lxxx 配特定 GDU rev），不同后缀不能乱混，否则驱动参数不匹配可能炸管或关不断。 新件原厂交期长，保产多靠测过 OK 的拆机件。
应用场景与行业案例
痛点切入：
夜班轧机主传报”GATE DRIVE FAULT — GDU #3 Comm Loss”，复位无效。开柜看 GDB021BE01 上 FAULT LED 常红、PWR 微闪——量辅助电源 ±15V 正常，疑板载光接收 IC 或电容老化。原厂新 GDU 订期 10 周起，产线停不起。唯一快解是找同 HIEE300766R0001 Rev 匹配、测过光纤收发+Desat 功能的拆机 GDB021BE01 换入。
典型场景：
- 冶金热连轧/粗轧主传动 —— ACS6000 IGCT 变频柜每桥臂配 GDB021BE 驱动 5SHY3545L IGCT，GDU 故障直接影响轧制
- 矿山球磨机/矿井提升机中压变频 —— 长期连续运行，GDU 电容老化是典型寿命件
- 水泥回转窑主驱 —— IGCT 传动保产，GDB021BE 作关键慢动备件单独储备
- 电厂辅机 LCI 负载换向逆变器 —— 部分早期 ABB 方案采用此 GDU 配 IGCT
真实案例：
华北某特钢热轧厂 F4 架 ACS6000 IGCT 柜，运行中突报”GDU Fault Ch.B”。到现场开柜，拔下 GDB021BE01（标 HIEE300766R0001 Rev.C），背面光纤座有轻微灰渍——柜顶滤网堵过。异丙醇擦光纤口、重新插紧，FAULT 仍红。跨柜对调同位置 GDU（确认 IGCT 好）故障随板走，判定 GDU 内部故障。手上早备一片测过 OK 的同 Rev ，插回、连门极扁缆、清光纤、上电 PWR 绿 RUN 亮，系统自检 PASS，轧制恢复。老技师说：”IGCT 十年不坏，GDU 电容先到寿，以后每年点检光纤光强。”
常见问题解答 (FAQ)
不支持。 必须在传动柜断电、直流母线放电完毕、确认 IGCT 无残压后操作。带电拔插可能损坏 GDU 光接收元件或因脉冲丢失导致误触发。换完首次上电观察 PWR/RUN 状态，确认无 FAULT 再建压。
Q2：能随便配其他 IGCT 型号或其他 GDU 版本吗？
不行。GDB021BE 与 IGCT 门极参数（开通电荷 Qg、关断存储时间 tq、门极电阻要求）严格配对。必须核对旧 GDU 完整料号 HIEE300766R0001 及 Revision 字母，不同 rev 或配错 IGCT 型号（如 5SHY4045 配 3545 GDU）驱动不足或过载均可能致 IGCT 损坏。
Q3：换 GDU 还需同步检查什么？
① IGCT 门极扁平电缆无折断/氧化；②光纤端面清洁（无划痕、无灰尘，用专用无尘纸蘸异丙醇）；③辅助电源 ±15V/+5V 电压及纹波正常；④同桥臂 Snubber 电容无鼓包漏液（GDU 炸往往连带 Snubber）。建议旧 GDU 故障后顺带做这些核查。
Q4：怎么判断 GDU 好坏？
最简单：装回柜上电看 PWR 绿、RUN 绿、FAULT 灭，GFD 板无 GDU Comm Error。进阶可用 ABB 传动调试软件（Drive Composer / Service Tool）读 GDU 诊断寄存器——Desat 阈值、温度值应在合理范围。无上机条件时要求卖家提供光纤收发测试及 Desat 功能测试报告。
Q5：二手/拆机件购买注意什么？
核对 HIEE300766R0001 完整料号及 Rev 后缀；要求卖家提供上机电测试截图（PWR/RUN/无 FAULT）、光纤收发测试记录；检查 PCB 无明显烧灼/电解液渗漏（板载电解电容是寿命件）、光纤插座无裂痕；特别留意门极插头插座针脚无弯曲。
