产品详情

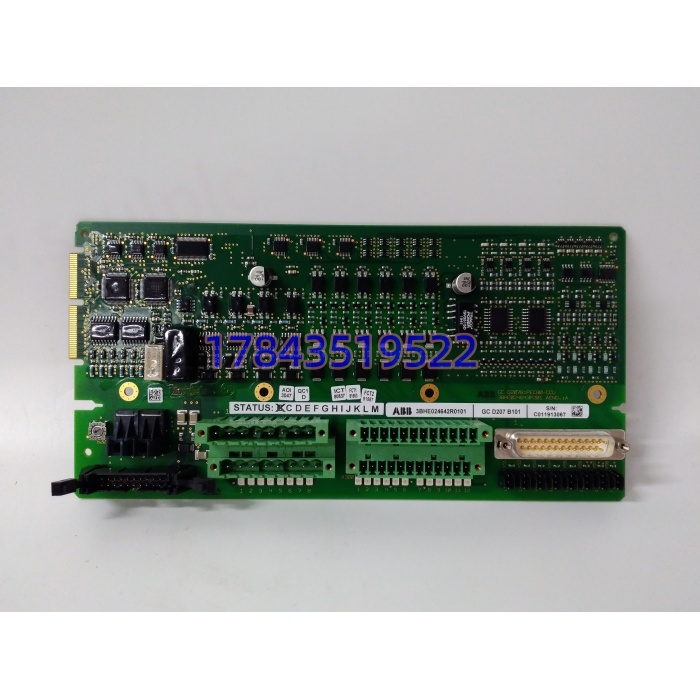

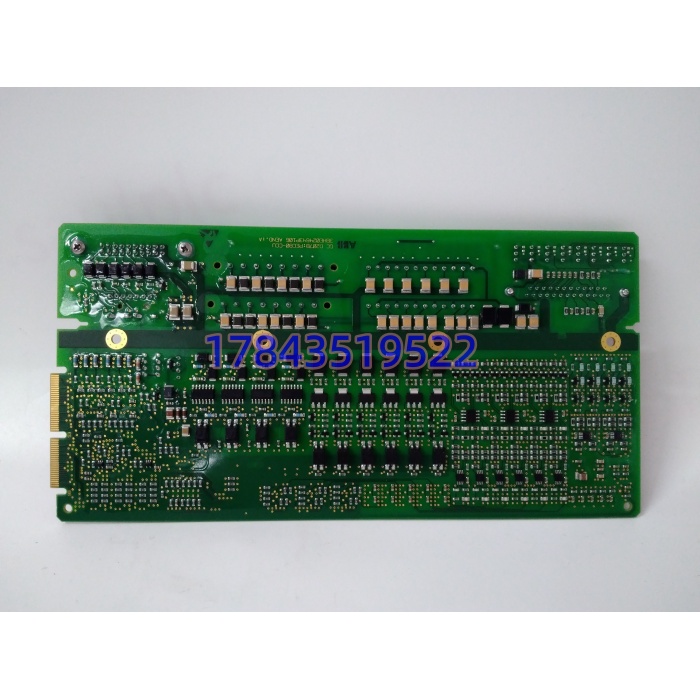

· 型号：GCD207B101（3BHE024642R0101）
· 品牌：ABB
· 系列：UNITROL 6000 / MEGADRIVE-LCI PEC 控制接口板
规格参数
| 参数项 | 规格值（以 ABB 原厂 Datasheet 及 MRO 交叉核验为准） |
|---|---|

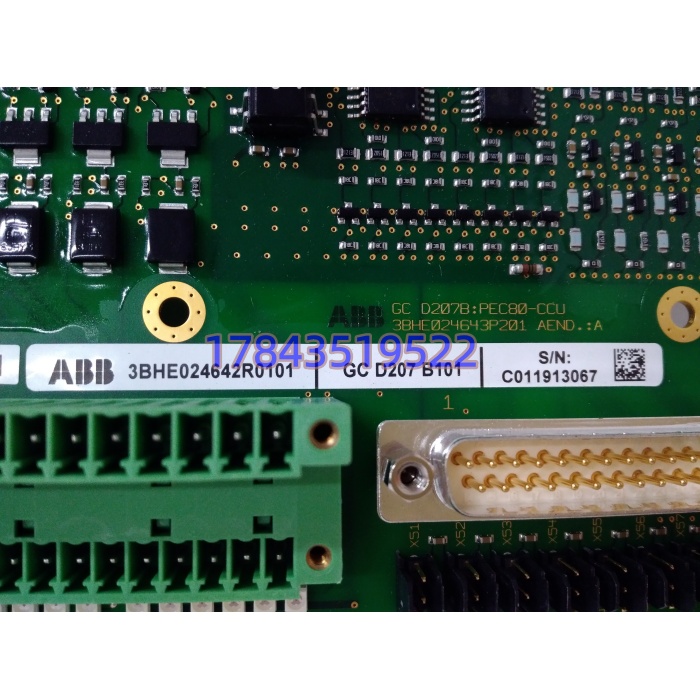

| 完整订货号 | GCD207B101 / 3BHE024642R0101 |
| 板型定位 | Pulse Transformer Board / Gate Drive Interface（非 IGCT 功率模块本体） |
| 适配系统 | UNITROL 6000 励磁调节器、MEGADRIVE-LCI、ACS6000SD 传动 PEC 子架 |
| 前端接口 | 控制板低速逻辑（来自 PPC905/GCD 控制系，5 V/24 V 电平） |
| 后端接口 | 脉冲变压器次级 → 晶闸管/IGCT 门极（经屏敝高压线） |
| 脉冲通道 | 依配置 6 或 12 路（典型 6 脉波桥 6 路，双桥 12 路） |
| 隔离耐压 | 控制侧-功率侧高介电强度隔离（具体 kV 值以原厂图为准，典型 >2.5 kV~4 kV） |
| 背板供电 | 由 PEC 子架背板给 5 VDC + 24 VDC，典型 <10 W 逻辑耗 |
| 指示 | 板载 Power LED + 每通道脉冲 OK 测试点（TP） |
| 测试点 | 多组 TP 供示波器扎脉冲幅值/宽度/相位差 |
| 安装 | 标准 Eurocard 插 PEC 子架槽位，前板螺钉锁紧 |
| 尺寸/重量 | 约 180–233 × 140–160 mm / 0.6–0.7 kg（依硬件代次） |
| 工作温度 | 0 ℃ ～ +70 ℃（柜内电控区，非功率层） |
| 存储温度 | -40 ℃ ～ +85 ℃ |
| 湿度 | 5%–95% 无凝露 |
| 生命周期 | UNITROL 6000 / 老 ACS6000 系转入 Mature，3BHE024642R0101 按 PCN 库存分配，渠道 NOS/翻新 |
产品介绍
从维护者视角看，脉冲接口板是传动/励磁里最“背锅”的件——IGCT 炸了先怀疑驱动板，晶闸管误触发先查脉冲板，但其实十次有四次是光纤头脏了或背板 24 V 辅助电掉了一拍，板子本身没死。现场实测发现，GCD207B101 跑 15 年后的典型暗病是脉冲变压器匝间绝缘老化，示波器看触发脉冲前沿从 1 μs 拖到 3 μs、幅值从标称掉 15%，IGCT 关断时间边际不够，轻载没事满载误报“Firing Failure”。
严格来说，它只在 R0101 修订与同柜 PPC905 固件配套、且 脉冲变压器次级线序与原柜一致（A/B/C 相桥臂不能叉） 时才是插上即用；拿早期 R000x 硬替，门极脉冲能量和前沿可能对不上 IGCT 代次（5SHX 系列 vs 老 5SGA 系列），ABB 手册明令“must match part number exactly”。 对采购 TCO 意义在：一件 NOS GCD207B101 贸易商价几万，但励磁脉冲板抖一下，发电机并网瞬间转子电流振荡，一次非计划解列按火电机会成本六位数起；IGCT 传动柜若因脉冲板误触发炸一只 4500 V IGCT，那可是二十万级功率件陪葬。UNITROL 6000 原厂转 Mature，按 Last-time-buy 思路在还有 NOS 时锁货，比赌拆机件靠谱。
应用场景与库存策略
脉冲接口板抽风不叫“模块故障”，叫“Firing Failure”“Bridge Unbalanced”“Excitation Comms Timeout”——仪控班查控制算法查半天，最后扎 TP 发现某相脉冲宽度比另外两相窄 8 μs。
- 电厂 UNITROL 6000 励磁：GCD207B101 给转子晶闸管桥发触发脉冲 → 非它不可（PEC 原生脉冲层，普通光耦板进不了励磁安全链）→ 建议每柜按“占用槽+1”冷备 1 件 A 类，翻新品只进检修周转不进励磁旁仓。
- 矿山 MEGADRIVE-LCI 压缩机组：LCI 整流/逆变桥触发 → 多桥并联时同批老化风险高 → 建议 N+1 冷备且备件分两批采购不同生产周，别全柜同批。
- 冶金轧机 ACS6000SD：IGCT 门极接口 → 备件必须带原柜脉冲变压器次级线号照片和 R0101 修订对齐，裸板入库=现场攻关 4 小时起。
- 老厂升 ACS6080 / Unitrol 6800：GCD207B101 不进新系，新系用新型 PDB/GDI 板 → 改造期老柜续备按剩余 3–5 年寿命算量，别按 10 年囤成呆滞。
- 高湿电化工厂：脉冲变压器匝间爬电是首杀，库存件每 2 年做一次匝间耐压复测，别裸放干燥柜当全新。
真实案例：西南某水电厂 UNITROL 6000 励磁柜龄 16 年，某次并网后转子电流微振荡，报“Firing Angle Deviation”。仪控班先查 PPC905（贵，不换），再查背板 24 V（正常），最后扎 TP 发现 C 相脉冲宽度 78 μs、A/B 相 85 μs，差 8 μs——脉冲变压器 C 相匝间轻微短路。库里没 3BHE024642R0101，供应商从国内同行调 NOS 隔日达，装机前用示波器校三脉冲宽度差 <1 μs、幅值一致才切生产。一次非计划解列按枯水期电量折算机会成本约 80 万，一件 NOS 采购价两万出头。该厂之后把 提级 A 类，每柜冷备 1 件 NOS 并每年大修扎 TP 校三脉冲对称度。
