描述
产品详情

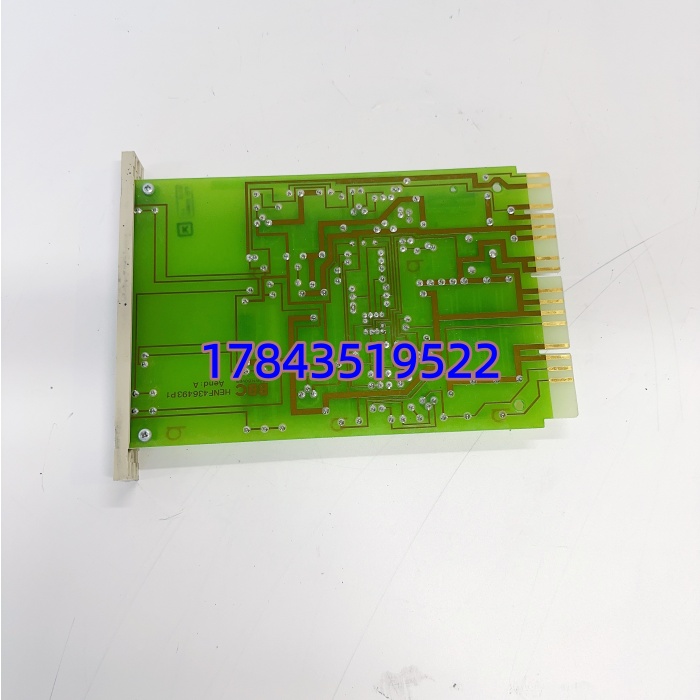

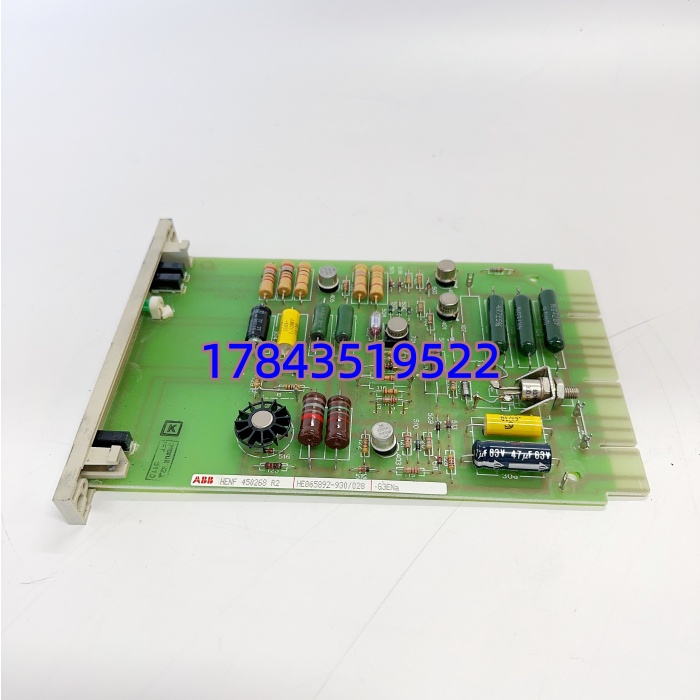

· 型号：G3ENa（HENF450268R2）
· 品牌：ABB（Asea Brown Boveri）
· 系列：Advant 800 Safety I/O / System 800xa SIS — G3E 系列安全模块，配 S100 端子单元
规格参数
- 备件号/订货号：HENF450268R2
- 模块标识：G3ENa（G3E 系列安全 I/O，”a”通常指示特定版本/变体）
- 适用系统：ABB Advant 800 安全系统、System 800xa SIS（配合 G3EFa 安全 CPU 或冗余安全控制器）
- 模块类别：安全数字量输入/输出接口模块（Safety DI/DO Termination Module），本身无端子，经端子单元引出现场接线
- 安全等级：SIL 3（IEC 61508/ IEC 61511），TÜV 认证，硬件故障容错 HFT=1（依具体配置）
- 输入类型（DI 侧）：24V DC 湿/干接点，典型 16 路安全 DI（需核对端子单元型号确认点数）
- 输出类型（DO 侧）：24V DC 安全 DO，典型带测试脉冲（Test Pulse）用于线路监测，驱动安全继电器/切断阀
- 供电：24V DC 由安全机架背板或端子单元供给（典型 24V ±20%）
- 隔离：现场侧↔逻辑侧光电隔离 ≥1500V AC；通道组间通常分组隔离或以端子单元设计为准
- 诊断功能：线路短路/断路检测、交叉线检测、模块自诊断、安全状态输出（Safe State on failure）
- 前面板指示：PWR（电源）、RUN/SAFE（运行/安全态）、ERR（故障）、CH per point LED
- 配套端子单元：S100 系列安全端子板（如 GST/GOT 类，具体依系统设计图）——地址/DIP 由端子板设定
- 工作温度：0～+55℃（柜内），存储 -40～+70℃
- 湿度：5%～95% RH 无冷凝
- 安装：插入 Advant 800 安全 I/O 机架指定槽位或配 DIN 轨底座（依机柜配置）
- 防护等级：IP20（柜内安装）
- 认证：CE / TÜV / ATEX/IECEx（部分区域，以铭牌为准）
产品介绍
G3ENa HENF450268R2 是 ABB Advant 800 / 800xa SIS 里的 SIL 3 安全 I/O 模块，属于 G3E 系列。它不独立运行，配合安全控制器（G3EFa 冗余 CPU）和 S100 安全端子单元使用，负责把现场急停按钮、行程开、压力开等高完整性开关量送进安全逻辑解算，同时输出测试脉冲监测 DO 线路完整性——这是普通 E3ED/E3EA 非安全 I/O 做不到的。
坦白讲，这板子和之前写的 E3ED（普通 DI/DO）外观相近但绝不通用。我现场遇过采购按 E3ED 尺寸买了 G3ENa 插进普通 MP200 机架——机架不认且安全固件不匹配直接报”Invalid Safety Module”。换之前必须确认原系统是 Advant 800 SIS 架构且端子单元型号对应（安全端子有额外测试线），别光看板卡插脚相似就下单。
应用场景与行业案例
痛点切入
SIS 系统安全 DI/DO 模块通道老化或测试脉冲线路监测报”Line Fault”，ESD 回路无法正常巡检——安全系统要求 SIL 3 完整性，不能用普通 I/O 凑数。模块故障需 1:1 替换保证安全认证链不断，停产件基本靠 NOS 或测好拆机件。
典型场景
- 油气/化工装置 ESD 系统——急停按钮、火焰探测器、高高位开关联入 SIS，非 G3ENa 类 SIL 3 模块不可用
- 电厂锅炉安全保护（FSSS 关联 SIS）——安全跳闸回路 DI 采集 + 燃料切断阀 DO 驱动，需线路监测防隐性开路
- 存量 Advant 800 SIS 备件替换——G3ENa 为指定安全 I/O 变体（核对原板完整 HENF 编号），普通 E-series I/O 不兼容
真实案例
某炼化加氢装置，Advant 800 SIS 一块 G3ENa 的 DI 通道报”Cross Short”误诊断——查线是现场端子氧化粉化导致线间微短，清理重压后故障消失但模块 TEST LED 闪烁告警提示老化。停机窗口预防性更换为测试过的同号备件（HENF450268R2），插回原槽位不需重下安全逻辑（参数由控制器保持），上电自检 PASS，SIS 重新投用。安全工程师说：”SIS 模块宁可多备一块，别等年检才发现有通道漂移。”
