产品详情

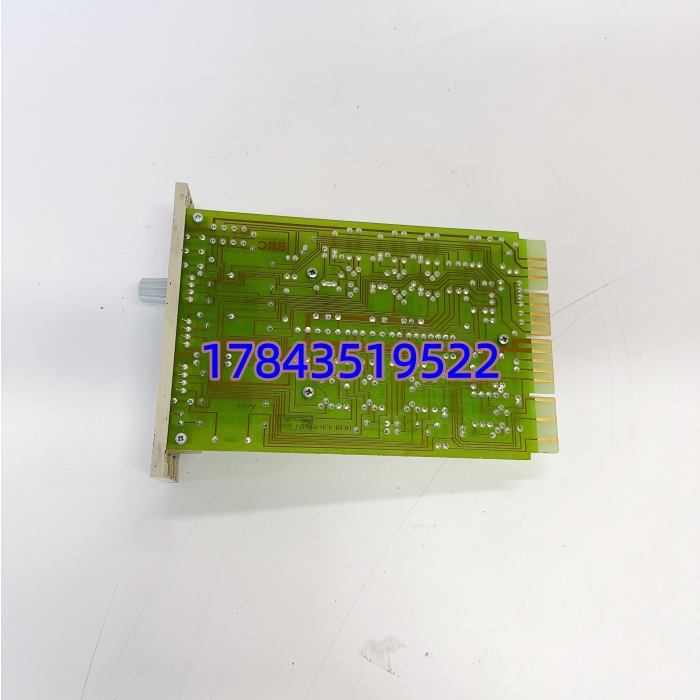

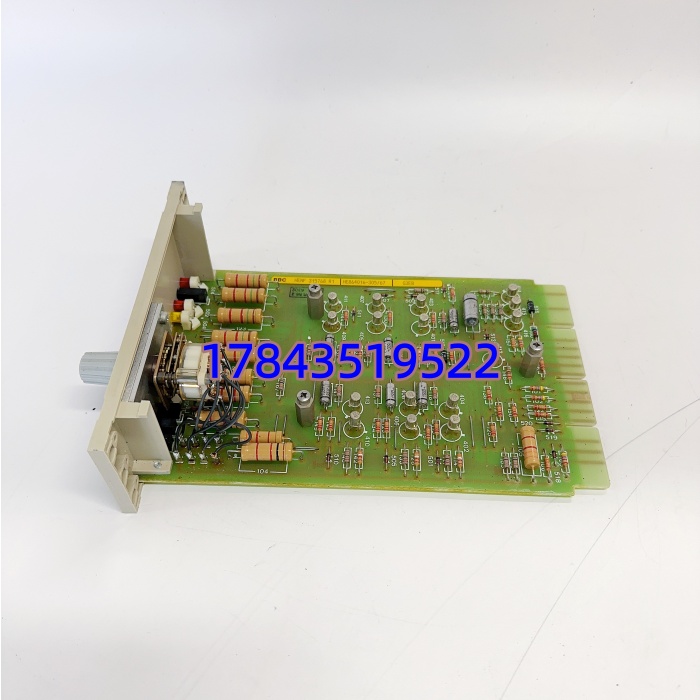

· 型号：G3EB（HENF315768R1）
· 品牌：ABB（原 Bailey Controls INFI 90 / Symphony Harmony）
· 系列：INFI 90 Symphony G3 System — G3 Expansion Bus / Event Bus Module for G3 Rack（与 E3EB 分属不同机架世代，不可混插）
规格参数
- 完整件号：HENF315768R1（ABB Bailey INFI 90 Symphony G3EB Module）
- 模块类型：G3 机架扩展总线/事件顺序记录总线模块（EB — Expansion / Event Bus for G3 Rack）
- 安装位置：INFI 90 G3 机架指定 G3EB 槽位（依 BRC300/BRC410 机架类型，通常标识明确，不可插 I/O 槽）
- 供电：由 G3 机架背板总线供 5 V DC（典型功耗 <2 W），不需外接 24 V
- 通讯功能：承载 G3 机架内模件↔控制器（BRC300/BRC410 Harmony 架构）及模件间扩展总线报文，同步 SOE 时间标记、I/O 扫描数据、模件状态诊断
- 状态指示：前面板 LED — PWR（电源）、RUN/ACTIVE（运行）、ERR/FLT（故障）、BUS ACT（总线活动，依 Rev.）
- 硬件接口：背部金手指连接 G3 机架背板总线；前面板无现场接线（纯背板模块）
- 固件/EEPROM：板载固件版本需与机架内 BRC 控制器及工程软件（Composer / INFI 90 Configurator）兼容——版本跨度大可能报”Module ID Mismatch”
- 物理尺寸：标准 INFI 90 G3 单槽宽模块，带前面板手柄及螺丝锁紧耳，约 15×30 cm（含面板），重 ≈0.4~0.6 kg
- 工作环境：0 ~ +60℃（运行），-40 ~ +85℃（存储），5~95% RH 无凝露
- 防护等级：IP20（柜内安装）
- 认证：CE、UL/cUL、符合 IEEE 472（浪涌抗扰）
产品介绍
G3EB 跟刚才讲的 E3EB 是兄弟关系——E3EB 管 E3 机架（BRC300/BRC400 E3），G3EB 管 G3/Harmony 机架（BRC300/BRC410 G3 型）。它不是 I/O 卡，不接现场信号，作用是在 G3 机架内把控制器和各 I/O 模件（IMFEC/IMASI 等）连通并传递 SOE 时间标记。拔掉它整架 I/O 与控制器失联，相当于该控制域全哑。
有一点千万注意：G3EB 和 E3EB 外观极像但不能互换——E3EB 插 G3 机架不识别， 插 E3 机架也不识别，买前确认现机架铭牌写的是 G3 Rack（Harmony 架构）还是 E3 Rack。换新时固件 EEPROM Rev. 尽量跟原板一致，跨代混用在 Composer 里会报硬件不匹配，严重时需离线更新 HW 库再下装。
应用场景与行业案例
我遇过 EEPROM 老化导致随机”G3 Bus Timeout”，I/O 全架闪断 3~5 秒又自恢复——查了一上午以为接地问题，最后交叉试验换 搞定。这种间歇故障最折磨人，建议运行 15 年以上的 INFI 90 装置留块测好备件。
典型场景：
- 火电/核电 INFI 90 Symphony Harmony(G3) DCS：BRC300/BRC410 所在 G3 机架必配 ，支撑全架 I/O 扫描与 SOE。
- 石化老装置 Bailey INFI 90 G3 区段：辅机控制柜 G3 机架扩展通讯，兼容原有 HIS/MCS 工程站。
- 造纸/冶金早期 DCS 保留 INFI 90 G3 区段：老系统不停产维护，原位更换故障 。
- MRO 备件库：针对已停产 INFI 90 部件做 NOS 或 Refurb 储备。
真实案例：西北某 300MW 自备电厂 #1 炉 G3 机架 运行 17 年后 ERR 灯常亮、I/O 全架离线（复位后暂好，半月复发）。计划窗口断电→拔旧 （HENF315768R1 Rev.C）→插备件（同 Rev.C）→上电 RUN 灯常亮→I/O 全架在线恢复，后再无闪断。老师说早该换——忍间歇性故障最蠢。
