描述
产品详情

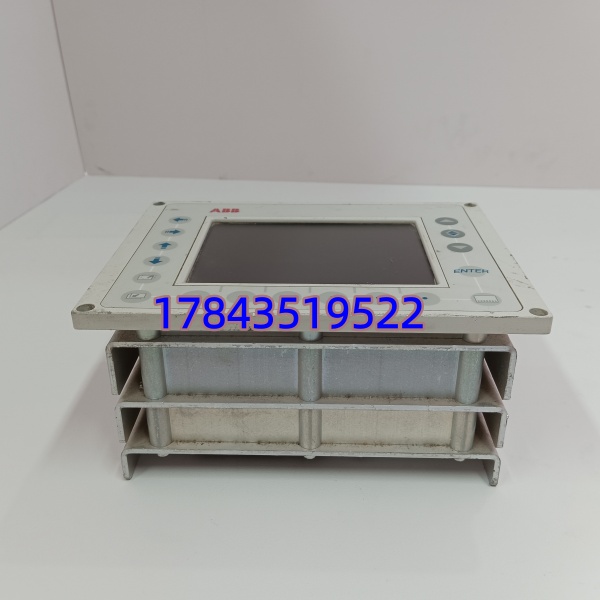

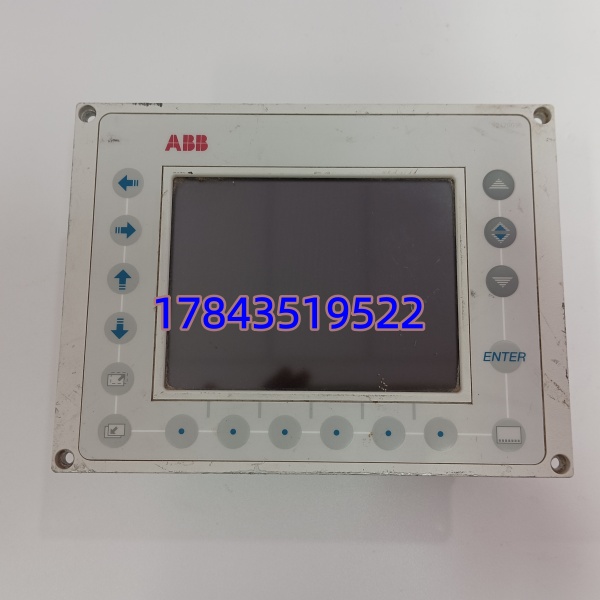

· 型号：G2000A5.7ST
· 品牌：ABB（Advant OCS / MasterPiece 200 产品线，原 Bailey Controls 继承）
· 系列：ABB G2000 / Advant Operator Panel — 5.7″ STN Display Version（具体单色/彩色以原设备铭牌为准，后缀 ST 通常指 Screen Type）
规格参数
| 参数项 | 规格值（典型，依具体子变体） |
|---|---|
| ABB 型号 | G2000A5.7ST（G2000 系列 5.7″ Operator Panel，”ST” = Screen Type variant） |
| 显示尺寸 | 5.7″（对角），典型分辨率 320×240 (QVGA) |
| 显示类型 | STN 单色（蓝/黄-green on black）或 Color STN/TFT —— 以您原设备铭牌确认是 Mono 还是 Color 版 |
| 触控方式 | 电阻式触摸屏 + 前面板功能软键（F1–F_n，依面板布局 4–16 键） |
| 通信接口 | 1× RS-485 (MPI / Advent Protocol) 隔离，连接 AC450 / MP200 CPU；部分版带 RS-232 用于 PC 下载工程 |
| 工程下载 | 通过 ABB Advant Builder / Panel Builder 早期版（或 500-series HMI Config Tool）串口下载 .apj / .g2p 项目文件 |
| 指示灯 | PWR（电源）、COM（通信活动）、ERR（故障/配置错） |
| 供电 | 24 VDC（范围 18–30 VDC），典型功耗 8–15 W（含背光） |
| 背光类型 | CCFL（冷阴极荧光管）——老屏常见故障点是背光管老化亮度衰减或逆变器坏 |
| 安装方式 | 柜门嵌入安装（面板切口 ≈ 148×198 mm 典型），前框 IP65，后壳 IP20 |
| 工作温度 | -10℃ ～ +55℃（运行），背光寿命受高温影响显著 |
| 存储温度 | -20℃ ～ +70℃ |
| 相对湿度 | 10%–90% RH（无冷凝） |
| 认证 | CE / UL / cUL / IEC 61010-1（依批次） |
| 配套介质 | 项目文件存于内部 Flash / CF 卡（部分 G2000 带 CompactFlash 插槽），需定期备份 .apj 文件 |
| 生命周期 | Legacy / Phase-out（Advant G2000 系列整体 EOL，全新原包基本 N/A，兼容替代可询 ABB CP400 / CP600 系列需重新组态迁移） |
产品介绍
（切入策略：E 维护者视角）
G2000A5.7ST 这类老 Advant 面板最大的槽点是——它不死则已，一死就是”就地没法改 Setpoint / 看趋势”，但控制回路本身（AC450 + S400 I/O）照跑不受影响，所以严格来说是 C 类（影响操作便利性，不影响安全停运），除非是全厂唯一操作界面且无 DCS 上位机才升 B 类。现场最常坏的零件是 CCFL 背光管（用 8–10 年后亮度骤降至全黑但画面隐约可见）和触控膜老化导致某区域失灵。严格来说换新面板后需从备份重下载 HMI 工程（.apj），原 .apj 文件务必随系统文档归档——我见过不少老装置连工程文件都丢了，换屏后只能手动对照纸面画面重画，苦不堪言。[请以原厂手册为准]
库存建议：不囤整机（占资金、背光也有 shelf life），但区域多台同型号建议备 1 台测好拆机冷备或至少留同型号背光管/触控膜拆机件，并强制要求每年度 PM 做 HMI 工程文件备份归档（存于 DCS 服务器+离线介质）。
应用场景与库存策略
老厂 ABB Advant OCS（AC450 + S400 I/O）控制室或就地柜门上装 G2000A5.7ST 做单机监视操作（小系统无 full DCS 上位机时尤重要）。新系统多已被 CP400/CP600 或 800xA 客户端替代。
- 化工厂/电厂 老 Advant 控制柜就地操作面板——本地参数调整、报警确认 → 影响操作便利性非跳闸 → 建议按 C~B 类（视是否唯一 HMI），区域同型号 ≥3 台备 1 台冷备（拆机测好）或共享 N+1，同时备份 HMI 工程文件。
- 老厂延寿（>15 年 Advant）——注意 CCFL 背光寿命（典型 25,000–50,000 h），暗屏先查背光逆变器/管再判板坏；若计划 DCS 升级可询 ABB CP600 系列做 1:1 尺寸替代（需重组态 HMI 画面）。
- 无上位机的小系统（如辅助车间独立 Advant）——若 G2000 是唯一操作界面建议升为 B 类并严管备份，考虑增装 VNC/WebAccess 远程客户端作冗余操作通道。
- 新建项目——Advant G2000 已停产不推荐，建议选用 ABB CP600+ 或 800xA Web Client。
真实案例：某 PTA 装置老 Advant 控制区，#2 聚合釜就地柜门 G2000A5.7ST（单色 STN）运行第 13 年 CCFL 背光全灭，画面靠强光侧照可隐约看见。因无冷备也无工程文件备份（原工程师离职未移交），临时外接笔记本跑串口终端应急操作 5 天等拆机替换。事后按该区 4 台 统一拷备 .apj 文件入 DCS 文档服务器，并申购 1 台同型号拆机件做中心冷备——成本几乎为零（仅工时），但消除了”黑屏即盲”风险。
