产品详情

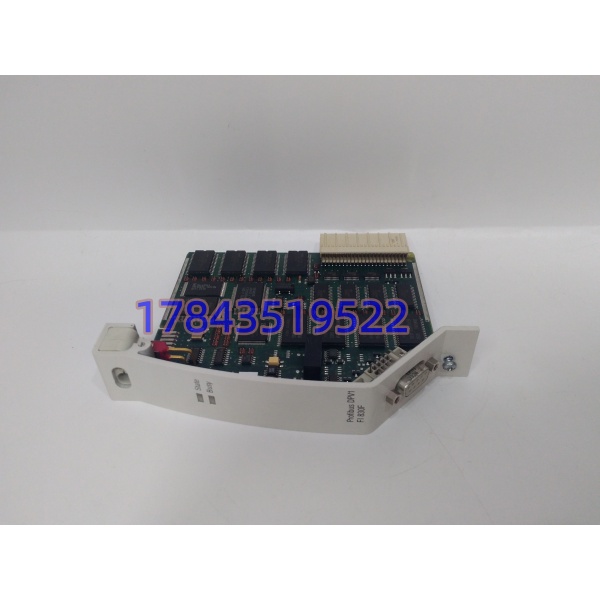

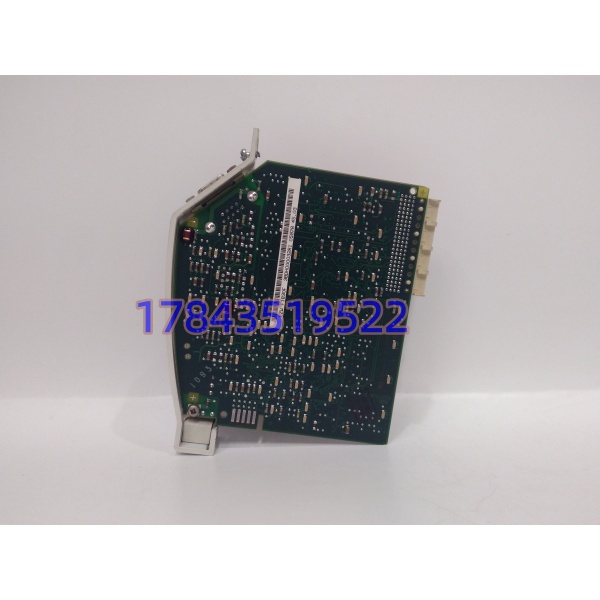

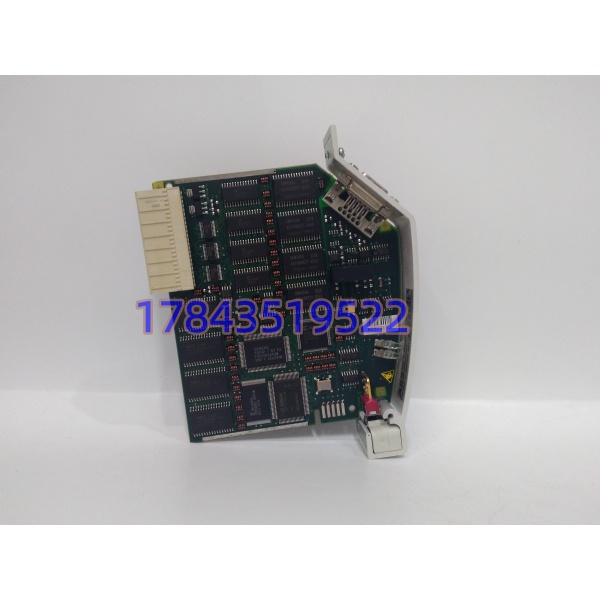

· 型号：FI830F（3BDH000032R1）
· 品牌：ABB
· 系列：AC800F / Freelance 800F
规格参数
| 参数项 | 典型值/说明 | 备注 |
|---|---|---|
| 通信协议 | Profibus DP-V0（周期）+ DP-V1（非周期诊断/参数） | 符合 DIN 19245 / EN 50170 |
| 主站等级 | DP Master Class 1 / Class 2 | — |
| 传输速率 | 9.6 kbps – 12 Mbps 自适应 | 整段速率受最慢从站限制 |
| 物理接口 | 1×9 针 D-Sub（DB9），RS485 | 引脚定义同 EN 50170，无板上终端电阻 |
| 电气隔离 | 1500 V AC（系统侧↔总线侧） | 通道-系统光隔 |
| 从站容量 | 单模块最多 126（部分手册 124/128）个 DP 从站 | 以 ABB 原厂手册为准 |
| 共享内存 | 256 KB | 减轻 PM80xF CPU 扫描负载 |
| 供电 | 24 V DC 背板供电（19.2–31.2 VDC 范围） | 无外置电源口，典型功耗 2.4–2.8 W |
| 冗余 | 支持 Profibus 主站冗余（双 PM80xF + 双 FI830F + RLM01 线路冗余） | — |
| 热插拔 | 支持在线更换 | 插拔前拍 LED 状态，别在总线风暴时拔 |
| 配置软件 | Control Builder F（CBF）V7.1 SP2a 及以上 | GSD 文件挂第三方从站 |
| 状态指示 | 多色 LED：PWR / RUN / ERR / BUS（绿+橙） | 橙常亮多为冗余待机未激活 |
| 环境 | 运行 -25~+60℃（渠道页有标至 +70℃，以铭牌 CBF 手册为准） | 存储 -40~+85℃，IP20 柜内，5–95% RH 非凝露 |
| 尺寸/重量 | 28×125×155 mm（W×D×H） / 0.20–0.26 kg | DIN 导轨或 AC800F 机架槽 |
| 认证 | CE / UL / cUL / Profibus 标准认证 | 原厂标注非 RoHS Compliant（早期批次） |
产品介绍
从维护者视角切：这块卡最容易被采购写成“ABB Profibus 模块”然后买成 AC800M 用的 CI854A——插槽不对、背板不对、CBF 不认。FI830F 的后缀 F 是硬边界，它只活在 AC800F / Freelance 800F 的 PM802F、PM803F 机架里，跟 EI813F 是以太网段搭档、跟 FI810F（单口）/FI840F（PA）是同族不同协议，互不替。现场实测发现，换件后 Status LED 橘红不绿，十有八九不是模块坏了，是 CBF 里 GSD 版本和从站地址偏移对不上，或者 DB9 头终端电阻在中间节点没关。
严格来说，ABB 已把 FI830F 列入 Discontinued（原厂停产），新柜走 CI773F/CI930F 或 Profinet 路线；但国内 2008–2019 年上的那批 Freelance 800F 热电、水泥、造纸线还在跑，TCO 算下来，单机柜备 1 件 NOS（New Old Stock）做 buffer，比停一条线等 10 周改造省太多。只是买的时候必须核三件事：订货号 3BDH000032R1 一字不差、固件能在你 CBF 版本下认、DB9 引脚没被前手改过接线。
应用场景与库存策略
Profibus DP 主站卡坏起来很阴：不是全停，是整段从站变黄，变频器给定冻结在上一个值，阀门定位器不回讯，操作员还以为现场设备死了。FI830F 归 ABC 里的 B 类——单价千级、故障间隔长、但一条总线挂几十台变频器时缺它等于半条线瘫。
- 水泥厂生料磨 Profibus 段（1 块 FI830F 挂 40+ 变频器/软启）：非它不可（AC800F 原生 DP 主站）；建议每控制站备 1 件 NOS 冷备，冗余机架按双备。
- 热电厂除灰/输煤顺控（远程 I/O 站走 DP）：可用拆机整新件降级；建议区域三厂共享 1 件，不单列到单机。
- Freelance 800F 老线延寿项目：Last-time-buy 已过，按装机量×1.1 吃 NOS A 版；别买 AC800M 的 CI 系来“代用”，插槽物理不兼容。
- 改造过渡期（DP→Profinet）： 保留跑老从站，新增设备走 EI813F 或 CI930F；库存件封防静电袋存干燥柜，金手指别氧化。
- ROI 口径：备件 0.6–0.9 万块，停一段总线重校 GSD+哄变频器的工时+产量损失约 15–30 万，囤一件回收比 1:20 以上。
真实案例：某造纸厂 2025 年大修后开机，PM803F 机架 F2 槽 上电 RUN 灯不闪，整段 22 台传动变频器全灰。仪控班长翻库发现去年 Last-time-buy 只进了 FI810F（单口基础版），插上 CBF 报“Module class mismatch”。供应商当天从厦门调一块 3BDH000032R1 NOS，到货后发现固件是老 V7.0 底包，CBF V9.2 下强行下装配置，第一次握手丢站，断电重插两次才稳。事后该厂把“同订货号+同 CBF 兼容固件”写进采购规范，并且每次大修前用 CBF 读一次所有 的固件版本存档。
