描述
产品详情

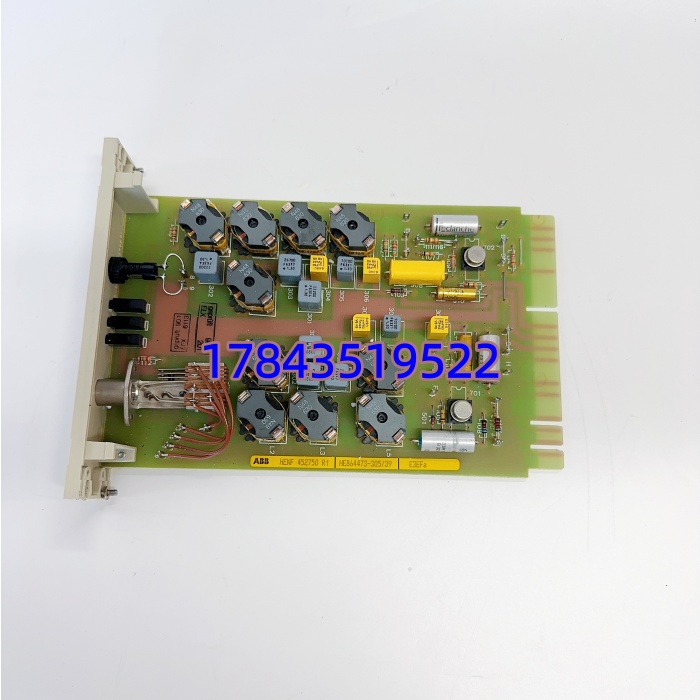

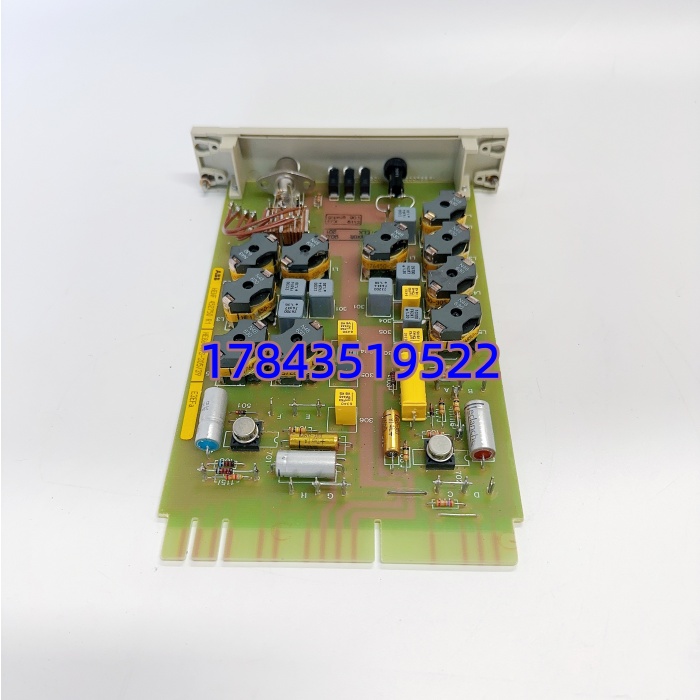

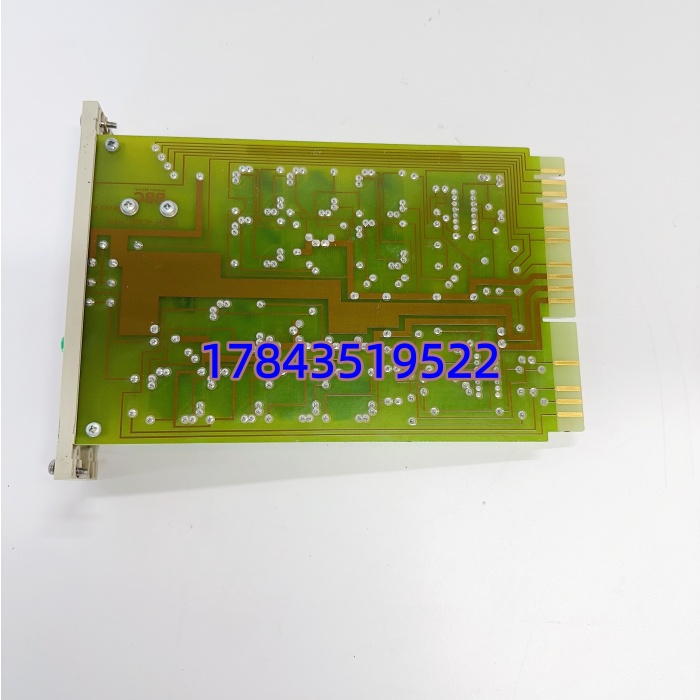

· 型号：E3EFa（HENF452750R1）
· 品牌：ABB
· 系列：ABB Procontrol P13 / P14 DCS — E3EF 系列系统处理/接口模块
规格参数
- 产品类别：Procontrol P 系统机架插卡——处理单元或总线通信接口板（E3EF 系列，具体功能依机柜配置可为 CPU 协处理/通信耦合/总线仲裁）
- 适用系统：ABB Procontrol P13、P14 分散控制系统（常见于火电厂 CCS/ETS、大型化工厂过程控制）
- 安装位置：Procontrol P 系统专用机架插槽（通常紧邻电源或主处理单元，依系统拓扑定）
- 供电方式：由系统背板供 +5 V DC 逻辑电源（典型功耗需核对原厂手册，现场约数瓦级）
- 总线接口：Procontrol 专有系统总线（上行至上级控制器，下行至 I/O 总线接口单元）
- 状态指示：板载 LED（RUN / FAIL / COM 或等效，绿=正常 红=故障/配置丢失）
- 连接形式：标准欧式插卡金手指，螺钉或卡扣锁紧于背板
- 存储器：板载 EEPROM/Flash 存配置参数（站地址、通信参数），与系统数据库同步
- 诊断功能：上电自检、看门狗、通信超时检测，故障代码可通过系统维护终端读取
- 工作环境：0 ~ +55℃（运行），-25 ~ +70℃（存储），5~95% RH 无凝露
- 防护等级：IP20（柜内安装）
- 认证：CE / IEC 61010/ 符合电厂过程控制系统 EMC 要求（以原厂铭牌为准）
- 物理尺寸（约）：标准 Procontrol P 插卡 ≈160×100 mm（需核对原机架图纸）
- 停产状态：Procontrol P 系列已 EOL，市面流通为 NOS 或测好拆机件
产品介绍
E3EFa HENF452750R1 是 ABB Procontrol P13/P14 老 DCS 系统里的系统层插卡——干的是通信耦合或处理协同类活，不是 AI/AO 卡。它在机架里负责把上层控制器指令和底层 I/O 总线数据做桥接与仲裁，部分配置下也参与逻辑扫描。老电厂、老化工厂 Procontrol P 系统如果这块板 EEPROM 坏或板载器件老化，会导致整个 I/O 站或子系统脱网报 Comm Error。
坦白讲 Procontrol P 系列早停产物料稀缺，这板子故障率不高但一坏就棘手——我在某 300MW 机组见过因柜内长期高温导致 E3EF 类处理板 EEPROM 配置丢失，系统反复报”Station Not Responding”，重刷配置后恢复正常。换件最关键的是HENF 编号必须与原拆件完全一致，E3EF/E3EC 外形相似功能不同，乱换开机可能报 Slot Mismatch 或干脆不引导。
应用场景与行业案例
痛点切入
Procontrol P 系统某子站突然离线，上位机所有该站 AI/AO 变坏值，先查 I/O 卡、电源都正常，最后锁定是 E3EFa 处理板通信芯片老化丢帧。原厂早已 EOL，等新订等于等停机损失，必须找到测好库存件插回去重刷参数恢复。
典型场景
- 火电厂锅炉/汽机 Procontrol P14 协调控制系统(CCS) — E3EFa 作为通信处理卡连接操作员站与现场 I/O 总线，非它系统不上线。
- 大型化工厂聚合/精馏工段 P13 DCS — 管理多 I/O 站数据交换，老装置延寿改造期间唯一兼容原拓扑的备件。
- 水电厂辅机控制 Procontrol P — 负责 LCU 与现地 I/O 总线接口，掉线影响闸门或辅机顺控。
- 造纸碱回收工段老 DCS — 同系 E3EF/E3EC 混插，按 HENF 编号区分功能，需逐柜核对。
真实案例
西北某自备电厂 #2 机 Procontrol P14 系统，#3 子站凌晨脱网，SOE 报”Substation Timeout”。先换 I/O 电源、重做终端电阻无效，把 E3EFa HENF452750R1 拆下目测无明显烧痕但换块测好库存件插回→上电→从 PG 维护终端重下装 Station Configuration（或自动同步）→子站 Online，所有 AI 恢复正常。老师傅说这种板十年没坏过，以后按每两个同型子站备一块，别等全停才找。
