产品详情

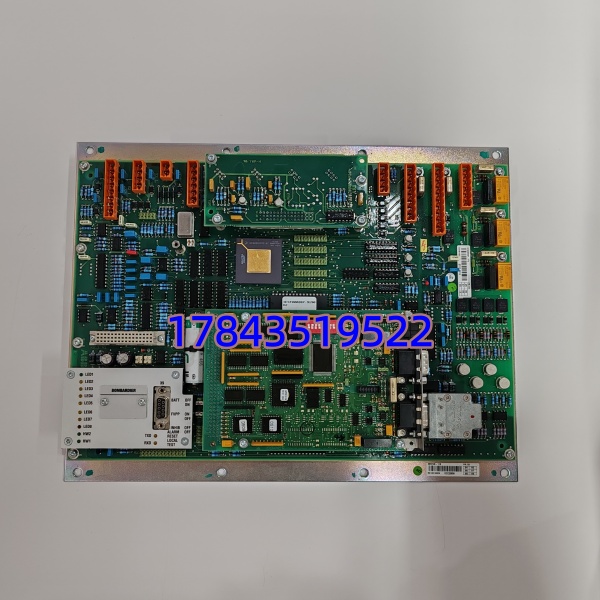

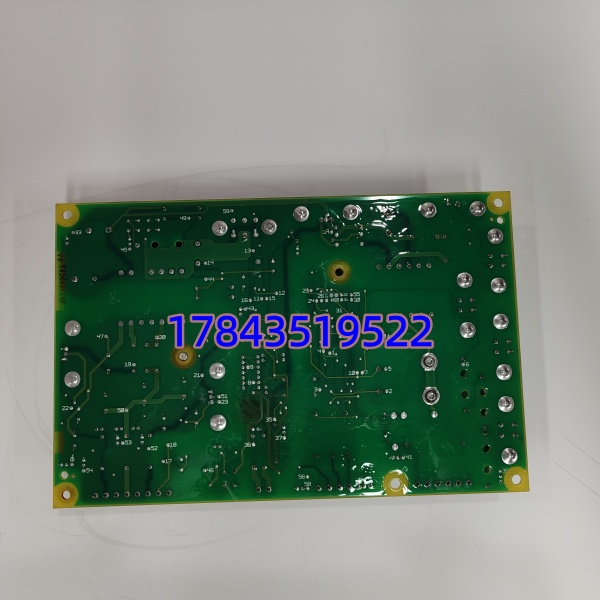

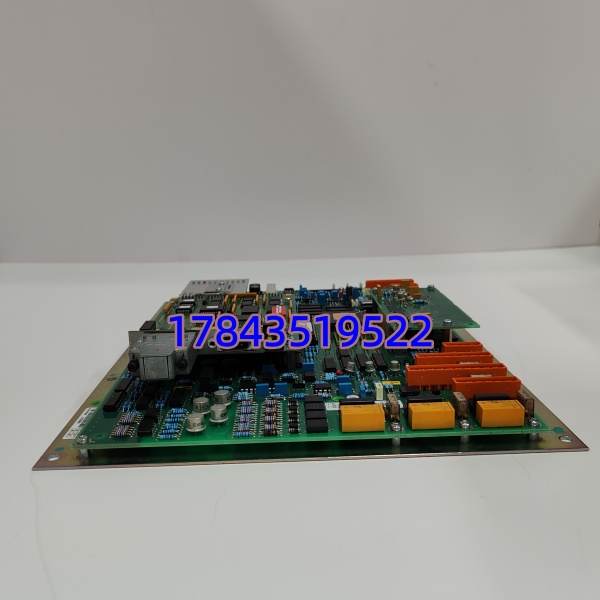

· 型号： DTCC901B（61430001-FU）
· 品牌： ABB（Bailey Controls → Symphony Plus / Harmony）
· 系列： INFI 90 / Symphony Plus DCS — DTC (Digital Transfer & Communication) Module
技术参数
- 模块功能：Digital Transfer & Communication Module（DTC 总线控制与数据交换单元）
- 物料号：61430001-FU（-FU 为 ABB 内部版本/固件标识，功能等同于 DTCC901B）
- 适用系统：Bailey INFI 90 OPEN、Symphony Plus (Harmony series) 控制器机架 / Module Mounting Unit (MMU)
- 处理器：板载 32-bit RISC 核，负责总线仲裁与确定数据包转发
- 背板供电：+5 VDC（典型 2.5–4 A 峰值依配置）、±15 VDC 由机架电源经背板提供，典型功耗 ≈8–12 W
- 通信接口：专有 Harmony/INFI 90 Control Bus（与 IOC、COM 模块通信）；部分版本面板带 Service 口（RS-232/485 视固件）
- 诊断功能：上电 BIST（Built-In Self Test）、运行/故障/总线活动 LED（RUN / FAULT / COM）、错误日志可读
- 隔离方式：通信通道与背板间光电/电容隔离（典型 ≥1500 V DC 通道对地）
- 节点地址：通过模块底部 DIP 开关或机架槽位自动识别（须与 S+ Engineering / Composer 组态一致）
- 安装方式：插入 Harmony MMU 或 INFI 90 控制器机架专用槽位，带前后面板锁紧螺钉
- 工作环境：0°C ~ +60°C（运行），-40°C ~ +85°C（存储），5%~95% RH 非凝露
- 物理尺寸（约）：177 × 355 mm（标准 Bailey INFI 90 模块宽×深），约 0.9 kg
- 合规：CE、UL 认可（依出货批次），符合 IEC 61000-6-2/4EMC 工业标准
- 热插拔：冗余配置下支持在线更换（非冗余建议断电操作，依现场规程）
产品介绍
在一家自备电厂 Symphony Plus 改造时，老 INFI 90 机架报”DTC Node Lost”导致整列 I/O 脱网——查下来是 DTCC901B 板载晶振老化停振，换掉后 MB300 环网立刻恢复正常。这个模块本质上不是普通通信卡，而是机架内”交通指挥”：它决定控制器与各个 I/O、COM 卡之间谁先说话、数据包怎么排队。（严格来说，61430001-FU 后缀代表特定 firmware/component revision，与早期不带 -FU 的同型 DTCC901B 在极少数老系统<1998年固件中可能要求匹配，买前最好核对你机架 Composer 工程里的 Hardware Description File 是否含 FU 版描述，不过 99% 现场直接互换没问题。）
采购要留意：DTCC901B 已随 INFI 90 进入生命周期末期，市场基本是 NOS（New Old Stock）或经老化测试认证拆机件。它一旦故障会让所在机架全部 I/O 失联，属于”低单价高瘫痪风险”备件——别贪便宜买无测试报告的散件，要求供应商提供上电跑码照片和 SN 核对。某造纸厂曾因一块翻新品暗病导致月均两次短暂脱网，最终损失远超正价差价。
替换与升级建议
✅ 直接替换
- DTCC901B 早期版本（无 -FU 或不同 minor rev）→ 61430001-FU：同插槽同背板定义，热插拔替换后在 Composer/S+ Engineering 中重新下载配置即可，建议先备份 .cfe 工程文件。
⚠️ 软件兼容（需确认）
- 若你的系统仍用非常老的 INFI 90 DOS 版组态软件（Windows 95/NT 时代），个别极早期工程库可能未收录 -FU 后缀描述——此时可在硬件树中选” Generic”或联系 ABB 获取更新 HLI（Hardware Library Image），不影响实际运行。
❌ 硬件不兼容
- IMDSM04 / IMCPM01（INFI 90 处理器/控制模件）： 是总线通信协调节点，不是 CPU，两者不可互替。
- ABB AC 800M CEX 模块（CI854/CI853 等）：背板架构完全不同，无法安装。
- 非 Bailey 系统（Honeywell TDC3000、Foxboro I/A）：无兼容性。
此型号新机渠道基本断货，建议按 1:1 留冷备。无 NOS 新件时选经 ABB 标准老化测试认证翻新品并要求附测试报告。
常见问题解答 (FAQ)
- 这卡和 IMCPM01 控制处理器是一回事吗？我机柜写的是 IMCPM01。
不是。IMCPM01 是控制处理器（跑控制逻辑）， 是 DTC 通信/总线模块（管 I/O 数据交换），物理插槽不同不能互替。若原标签写 或 DTC MODULE 才买这款。
-
能。FU 主要指元件/固件小改版，电气与背板完全兼容，直接替换后下载原配置即可。极老系统若组态软件不识别 -FU 字样，选 Generic 描述就行。
- 支持热插拔吗？换的时候要停机吗？
冗余配置（双 DTC 或双控制器）通常可在线更换；单 DTC 非冗余机架建议申请短时停机/LOTO 后再操作，拔出瞬间该机架 I/O 会短暂离线。
- 怎么判断好坏？上电看哪几个灯？
正常上电后 RUN 绿灯常亮或闪烁、FAULT 灭、COM/BUS 有活动闪动。若 FAIL/FAULT 红灯常亮或 RUN 不亮，通常板载电源或晶振故障——要求供货商提供上电测试视频。
