描述
产品深度介绍

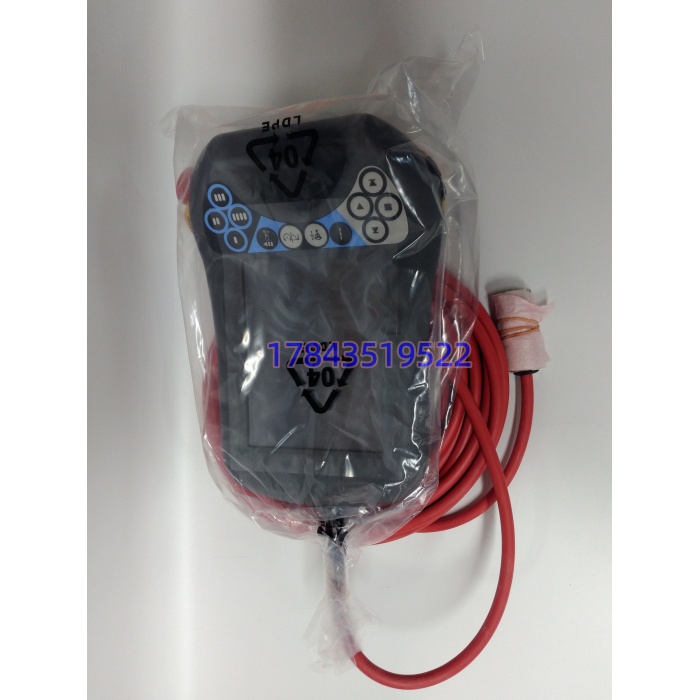

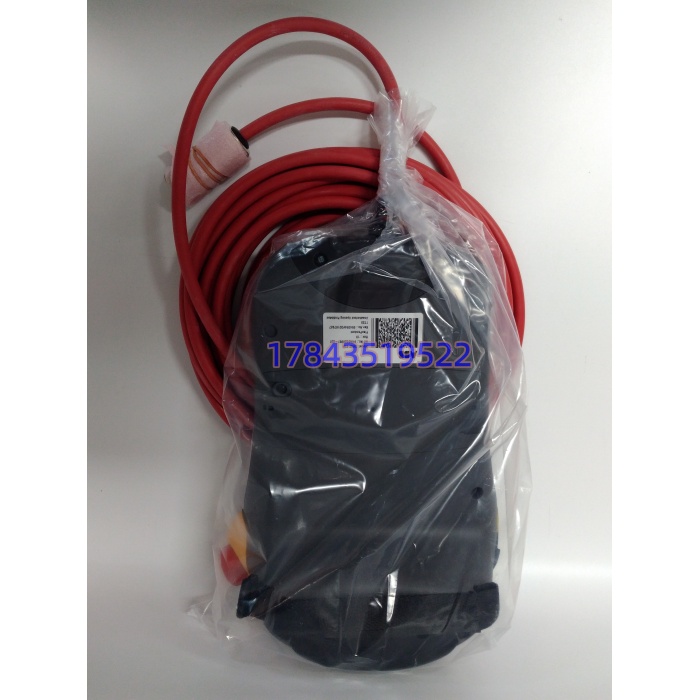

汽车焊装线夜班，IRC5 柜 FlexPendant 屏亮但触摸完全没反应，操作员没法手动微调车点——查下来是 DSQC679 的触摸屏控制器（通常是 3M 微控制器方案）被焊装车间高频电焊电磁干扰打穿，触摸坐标乱飘后固件自锁。ABB DSQC679 3HAC028357-001 就是 IRC5 机器人前面那块”现场遥控器”：6.5 英寸 TFT 彩屏（640×480 VGA）、电阻式触摸屏、正面带急停蘑菇钮（红色大钮，拉起复位）、三位使能开关（握持力度分三档：松开=停、轻握=上电但不动、全握=允许运动）、顶部 3D 摇杆（XYZ 轴+旋转，手动微调车点），背面 12 针专用螺旋电缆接头（防松脱设计）插 IRC5 标准柜或 Compact 柜的 FlexPendant 口。它本身不是控制器，只是 IRC5 主计算机（DSQC1000 系列）的人机延伸，通过专用协议跟主计算机通信，不跑 RobotWare 系统本身，只显示和执行。
跟新一代 DSQC692/693（RobotWare 6.x 时代，USB 口外露、屏幕更大、支持 RW6 新功能）比，DSQC679 是 RW5.x 时代的成熟主力，屏幕 6.5″ 而非 8″，没有外露 USB（USB 藏在背面盖板里用于系统备份），固件锁死在 RW5.x 兼容档。短板直说：ABB 原厂 DSQC679 新件已归”Phasing Out”状态，新项目推荐 DSQC692，老线补件只能找 New Surplus 或拆机测试件；触摸屏老化（顶层 ITO 膜磨损、触控漂移）和急停机械疲劳是老件两大通病；螺旋电缆频繁扭转后内部断线是伴生故障，买示教器时常顺便问电缆库存。MTBF 按 ABB 老手册推算 >50,000 小时操作时间，但触摸屏机械寿命约 100 万次触摸，高频生产线 3–5 年就磨花。
关键技术规格
| 参数项 | 规格值（以 ABB DSQC679 / 3HAC028357-001 手册为准） |
|---|---|
| 产品定位 | IRC5 机器人 FlexPendant 手持示教终端 |
| 显示屏 | 6.5″ TFT 彩色液晶，640×480 (VGA)，LED 背光 |
| 触摸方式 | 电阻式触摸屏（顶层 ITO 膜，配触摸笔或手指按压） |
| 操作器件 | 急停蘑菇钮（红色，拉起复位）、三位使能开关（握持力度感应）、3D 摇杆（XYZ+旋转） |
| 物理按键 | 菜单/确认/取消/启动/停止等薄膜按键，带背光 |
| 通信接口 | 背面 12 针螺旋锁紧电缆（专用 FlexPendant 协议，非以太网/USB 直连） |
| 辅助接口 | 背面盖板内隐藏 USB 2.0 Type-A（用于 RobotWare 备份/恢复，RW5.x 支持） |
| 供电 | 由 IRC5 控制柜通过螺旋电缆供 24 V DC，典型 <10 W |
| 系统兼容 | RobotWare 5.x 全系列（5.07 以上最佳），不兼容 RobotWare 6.x 新功能 |
| 防护等级 | 前面板 IP54（防溅水防油），整机 IP20（柜内存储时） |
| 安装/存放 | 使用时手持，不使用时挂 柜门挂钩或放入防震箱 |
| 工作温度 | 0~+45 ℃（操作时），存储 -20~+60 ℃ |
| 湿度 | 20–80 % RH 非冷凝 |
| 认证 | CE / UL / cUL / 符合 ISO 10218-1 机器人安全要求 |
| 尺寸重量 | 约 280×200×120 mm（含手柄），1.2–1.5 kg |
| 配套电缆 | 3HAC029169-001（标准 10 m 螺旋电缆，依柜型长度可变） |
应用场景与行业案例
华东某合资车企焊装车间，夜班 控制的 IRB 6600 点焊机器人 FlexPendant 触摸失灵，操作员没法手动微调电极帽位置，整线停了 47 分钟。维修工到现场，DSQC679 屏显正常但触摸坐标漂移 ±50 mm，进校准菜单十字靶心也对不准。备件柜有同号 3HAC028357-001 New Surplus（2020 年入 ABB 原包装，上海仓转），断 柜控制电、拔旧示教器螺旋电缆（逆时针拧松锁环）、新示教器接上、上电自检 PASS、进 Service 菜单做触摸屏 4 点校准、加载原 RobotWare 备份（从 USB 或网络）、重启后摇杆和使能开关测试正常，17 分钟恢复生产。车间主任说：”这示教器单买一万五六，但焊装线停一小时废 80 个车身，隐性损失够买十台。”
- 汽车焊装线：IRB 6600/7600 点焊机器人 FlexPendant 高频使用，触摸屏 2–3 年磨花需更换，非它不可是因为 闭源协议第三方示教器不兼容。
- 冲压线上下料：IRB 4600 搬运机器人，FlexPendant 用于模具调试时的手动微调车点，急停和使能开关是安全合规刚需。
- 铸造重力浇注：恶劣环境下 FlexPendant 前面板 IP54 扛铝屑飞溅，定期更换触摸屏保护膜延长寿命。
- 白色家电注塑：IRB 360 并联机器人 FlexPendant 用于节拍调试，RW5.x 系统稳定不升级，补件沿用 。
- 老线延寿改造：原 配 的产线，升级 RW6 成本高且不必要，继续补 保运行直到整线技改。
