描述
产品详情
· 型号：DSQC661
· 品牌：ABB
· 系列：IRC5 机器人控制系统 / Drive Unit 电源模块
规格参数
| 参数项 | 典型值/说明 |
|---|---|
| 产品定位 | IRC5 控制柜 I/O 与逻辑侧开关电源（非轴驱主功率源） |
| 部件编号 | 3HAC026253-001（市场串号 026253001 同料） |
| 适用柜型 | IRC5 标准柜 / Dual 双柜 / IRC5P 喷漆柜（Compact 小柜走 DSQC625，不通用） |
| 输入电压 | AC 200-240V 或 380-480V 三相（宽压双档，依变压器抽头而定） |
| 输出电压 | DC 24V ±2%（稳压给 I/O、主计算机、安全回路） |
| 额定输出 | 约 20A / 480W（渠道资料有标 10A/12A 峰值版，以原厂铭牌为准） |
| 同族大功率款 | DSQC662 = 24V/40A（960W），重载双柜才用，勿混订 |
| 保护功能 | 过压、过流、短路、过热自恢复 |
| 状态指示 | 面板 Power OK LED + 背板故障上报 RobotStudio |
| 安装方式 | IRC5 Drive Unit 机架固定，非 DIN 导轨直扣 |
| 冷却方式 | 内置温控风扇或柜内风道强制风冷 |
| 工作温度 | 0~+55℃（Drive 段标称，满载常按 0~50℃ 降额） |
| 防护等级 | IP20（仅柜内安装） |
| 尺寸/重量 | 约 235×178×104 mm / 2.46 kg（以实物丝印为准） |
| 认证 | CE / UL / cULus / IEC 60204-1（需核对原厂手册） |
产品介绍

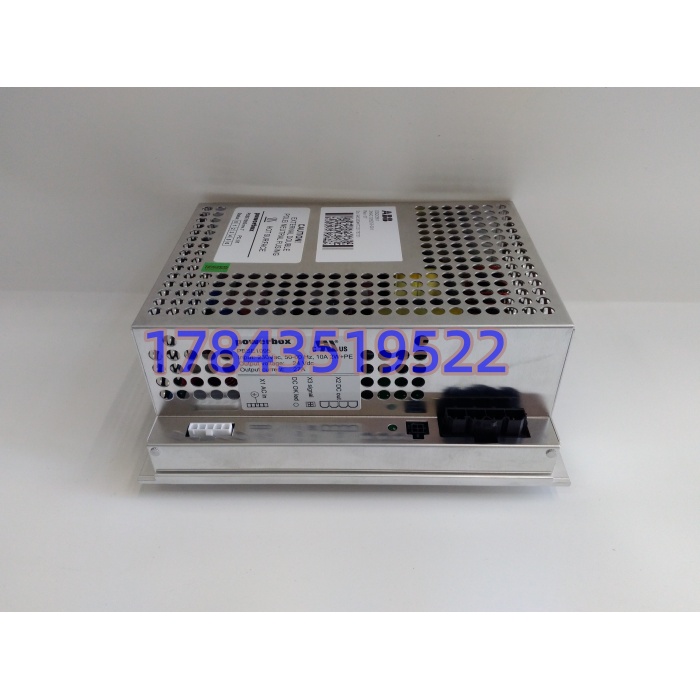

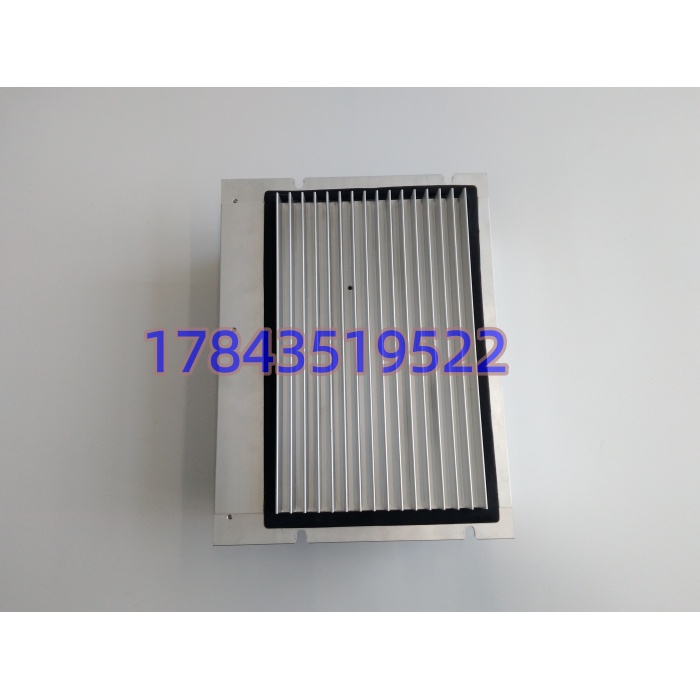

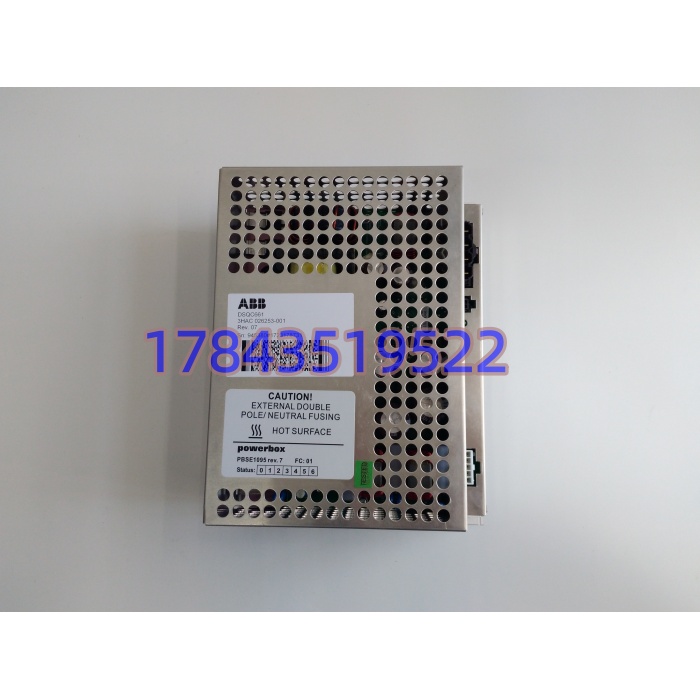

DSQC661 3HAC026253-001 是 ABB IRC5 控制柜 Drive Unit 段的 24V 逻辑电源，前端吃 IRC5 主变压器抽头下来的 AC，后端稳出 24VDC 喂主计算机（Main Computer）、DSQC65x 系列 I/O 板、安全板及驱动单元的逻辑侧。它不碰伺服电机三相功率，那是 DSQC662 和逆变器的事——661 挂了的现象是“柜子能上电但 I/O 全红、主脑起不来”，不是轴抖。
和 DSQC662 的区别就一句：661 是 480W 逻辑电源，662 是 960W 驱动辅助电源，俩长得像但负载域不重叠，采购单写错一个号，现场收货直接呆住。和早期 M2000 的 DSQC627 比，661 效率更高、带背板诊断，但机械安装孔位不兼容，老柜升级不能直插。坦白讲，买这块的 99% 是 用了 8-12 年风扇异响、24V 纹波变大导致偶发 I/O 报错，点检发现电容鼓包提前换掉，不是等它彻底趴窝再救火。
应用场景与行业案例
我在整车厂遇到过最隐蔽的停机：夜班焊接线 双柜，每隔几小时 RobotStudio 报一次“I/O 电源欠压”，复位又能跑。查了两天，不是电网问题，是 DSQC661 内部 24V 滤波电容老化，带载纹波从 30mV 飙到 80mV，DSQC652 输入侧误判掉电。换块 661，二十分钟，之后再没报过。
典型场景：
- 汽车焊装线： 双柜带 IRB 6600 点焊，I/O 密度高，661 纹波超标会让总线偶发掉站。
- 锂电叠片/装配：洁净间 Compact 虽走 625，但标准柜产线 661 是标配，24V 稳不稳直接决定阀岛响应。
- 铸造车间高温环境：Drive 段柜温常到 50℃，661 风扇停转后 24V 输出跌到 22.8V，安全 PLC 进故障态。
- 码头重载码垛：IRB 7600 双柜，661 给主脑和安全回路供电，它抖一下机器人直接急停。
- MRO 备货：原厂停产，交期走 ABB 续供要 14 周，产线等不起，库存拆机件拆封即换。
真实案例：去年河北一汽车零部件厂，凌晨 1 点四台 中一台反复重启，维护先疑主计算机 CF 卡坏，准备寄修。我让他开柜量 DSQC661 输出端——空载 24.3V 正常，一带载（I/O 全开）掉到 21.4V 且风扇不转。库里有一块 3HAC026253-001 拆机件（2019 年瑞典产，风扇叶片无油泥），换上重启，主脑 3 分钟进 Ready，2:20 恢复生产。班长原话：“以后 PM 计划里 661 风扇清灰和电容外观检查单列，不跟‘控制柜保养’混着写。”这就是电源备件的现场账。
