产品详情

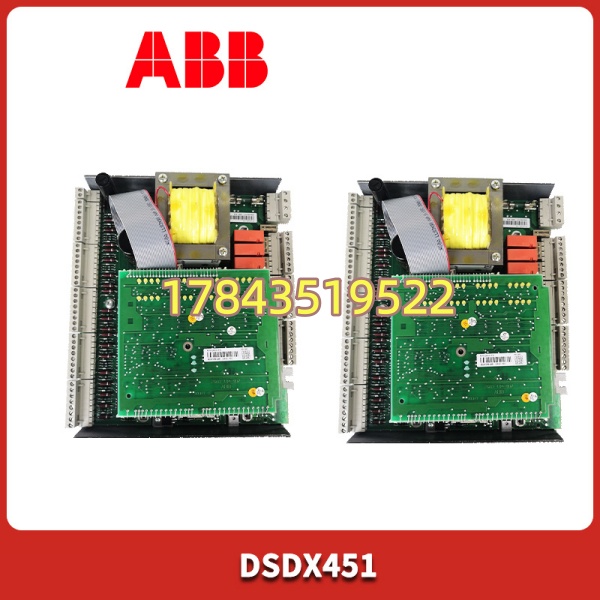

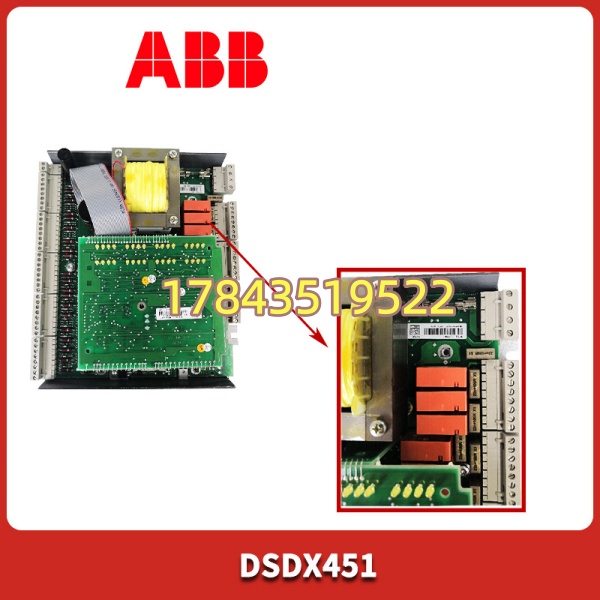

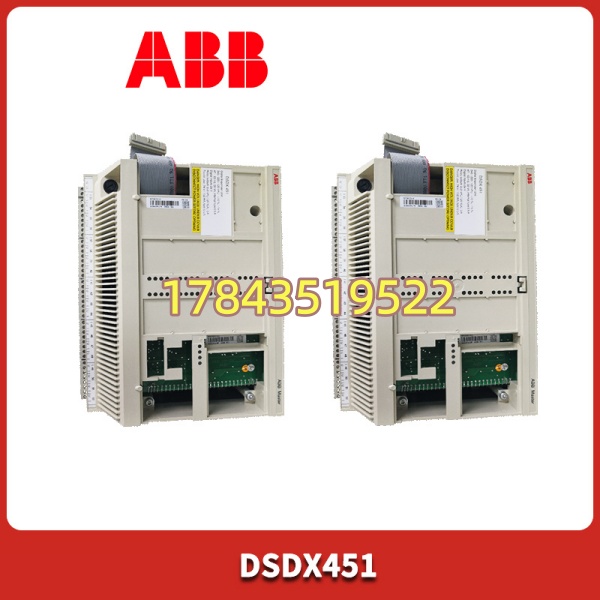

· 型号：DSDX451（订货号 3BSE008917R1 / 5716075-K）
· 品牌：ABB
· 系列：Advant Master / Symphony Harmony — S400 Remote I/O（Digital Expansion Unit）
规格参数
- 产品全称：S400 I/O Digital Input/Output Expansion Unit — DSDX451
- 订货号：3BSE008917R1（板卡件号 5716075-K）
- 模块类型：数字量 I/O 扩展单元，须与 S400 基本单元（DSDX452 / DSDI452 等）配合使用，不可独立挂网
- 数字输入：20 通道，24 VDC（NPN/负逻辑常见，具体以端子单元版本为准），光电隔离
- 数字输出：12 通道，继电器干触点输出，典型负载 0.1A @24VDC / 0.5A @30VAC（需核对原厂手册 Publication S400-IOM）
- 输入响应时间：<10 ms（含可选数字滤波）
- 输出开关频率：最高约 2 kHz（阻性负载，继电器输出不建议高频切换）
- 通讯方式：经 S400 基本单元通过 ABB MasterFieldbus（MB+ 类串行总线 47.6～63 kbps 或 375 kbps 依版本）
- 供电：由 S400 基本单元通过背板提供 +5VDC / +24VDC，自身不单独外接电源
- 隔离电压：现场 I/O ↔ 系统侧 光耦隔离 ≥1500V AC（1 min）；输出继电器线圈-触点隔离
- 状态指示 LED：电源(PWR)、运行/通讯(COM)、故障(ERR)、各通道状态指示（依硬件版本）
- 安装方式：铝质机壳 DIN 导轨安装，配地址拨码开关（扩展单元地址由基本单元统一管理）
- 工作环境：0～+60℃（存储 -40～+85℃）/ 5%～95% RH 无凝露
- 认证：CE，符合 IEC 61131-2 工业环境要求
产品介绍
DSDX451 是 ABB 远程 I/O 家族的数字量扩展单元——它本身不带总线接口，必须插在或并排在 基本单元（DSDX452 数字基本单元或 DSDI452 输入基本单元）旁边通过内部总线互联，由基本单元负责 MasterFieldbus 上行通讯和与 Advant Controller 410/450 交互。提供 20 点 DI（现场开关/限位/按钮干接点）和 12 点继电器 DO（驱动电磁阀、指示灯、小功率继电器线圈）。
坦白讲这是 Advant/Symphony Harmony 老系统的典型续命件，ABB 主推 S800 I/O + AC 800M 替代但国内大量 还在跑。有一点要注意：DSDX451 是扩展单元不是基本单元——单独买回去没用，必须确认你柜内已有同站 DSDX452 基本单元且槽位/地址余量允许扩展。别和 AC 800M 的 S800 DI810/DO810 搞混，完全不通用。
应用场景与行业案例
痛点切入
电厂化水车间或化工厂聚合装置 I/O 站原配 DSDX452 基本单元 20DI+12DO 已用完，现场新增 8 个阀位回讯+4 个电磁阀需加 DI/DO——不愿改柜加整新站，只需并一块 DSDX451 扩展单元原位螺进导轨、地址拨码顺延，省工时省电缆。
典型场景
- 火电化水/输煤程控 —— 远程 I/O 站扩展 DI（皮带跑偏/拉绳/限位）+ DO（电磁阀/警铃），距主控 ≤750m MasterFieldbus 可达
- 炼化聚合顺控 —— 新增阀门阀位反馈进 DSDX451 DI，基本单元原程序不改只重下装 I/O 配置
- 造纸蒸煮工段设备状态监测 —— 电机辅助触点、液位开关无源接点采集，继电器 DO 驱动就地指示灯
- 老厂 Advant OCS 备件轮换 —— 与原 基本单元 DSDX452 同代兼容（核对固件版本），原位替换老化扩展单元
- 水泥旋窑辅机控制 —— 恶劣电磁环境光耦隔离 DI 抗变频器干扰，继电器 DO 直接驱动现场小功率接触器线圈（加浪涌吸收）
真实案例
苏北某化工厂 I/O 站（Advant AC450 主控）一台 扩展单元通道 3～7 DI 恒亮——现场确认接点未闭合，查为光耦老化。确认同站 DSDX452 基本单元 RUN 正常且有空扩展槽→关基本单元电源（扩展单元背板供电同源）→松导轨卡扣拔出故障件→插入测良拆机 →上电→基本单元 COM 灯闪后 RUN 常亮，扩展单元通道 LED 随现场接点正常变化。值长说：”这站装的时候我还在拧端子，能找到件顶上去比改网络强一万倍。”
常见问题解答 (FAQ)
不能独立工作，必须配 基本单元（/DSDI452 等）才能通讯和供电。 系列 I/O 单元设计时一般不断电插拔（非热插拔设计），建议停基本单元电源后更换扩展单元，避免背板电弧或地址识别异常。换完上电系统自动重识别。
Q2：和 S800 I/O 的 DI810/DO810 能互换吗？和 Procontrol 系列通用吗？
完全不通用。 是 宽铝壳扩展单元（经 MasterFieldbus 连 Advant 控制器）；S800 模块是薄型插 TU 底座经 CEX-Bus/ModuleBus 连 AC 800M；Procontrol 又是另一套。三者外形、背板、通讯全不同，买错装不进。
Q3：停产了没新机，坏了怎么办？有替代吗？
ABB 系列已进入生命周期末期，全新原厂基本无货。现实做法：① 淘原厂拆机测良件（主流，核对 3BSE008917R1 条形码及丝印 5716075-K，确认与现站基本单元固件兼容）；② 若整站改造可迁移至 S800 I/O + AC 800M（需重新组态、换机架端子、改通讯，成本高）。单纯备件替换建议测良拆机件。
先查基本单元 RUN/COM 灯正常→看 PWR 灯（由基本单元供电，亮=背板 OK）；通道 LED 不随现场接点变化先短接对应 DI 端子确认 LED 应亮——亮则说明现场线断/电源问题，不亮且基本单元通讯正常多指扩展单元内光耦或输入缓冲故障。ERR 红灯常亮多指扩展单元硬件自检失败或地址冲突。
Q5：地址怎么设？需要和工程师站改组态吗？
扩展单元本身无独立站地址，由所挂载的基本单元统一管理 I/O 偏移地址。添加扩展单元需在 PG2 / Composer 中更新 I/O 配置重 Download 到控制器，否则新通道不被扫描。有一点注意——扩展单元物理插槽顺序影响逻辑 I/O 映射，拔插位置改变要同步改组态。
Q6：拆机件怎么鉴别好坏/是否翻新？
看 ABB 原厂标签条形码清晰（3BSE008917R1）、序列号匹配；导轨卡扣无断裂；插已知好 基本单元看 PWR 灯亮、通道短接验证 DI LED 逐一亮灭、强制 DO 继电器吸合听声音/测触点通断；闻板子无焦糊味，周边小电解无鼓包。靠谱渠道会附基本单元联调测试记录。
