描述

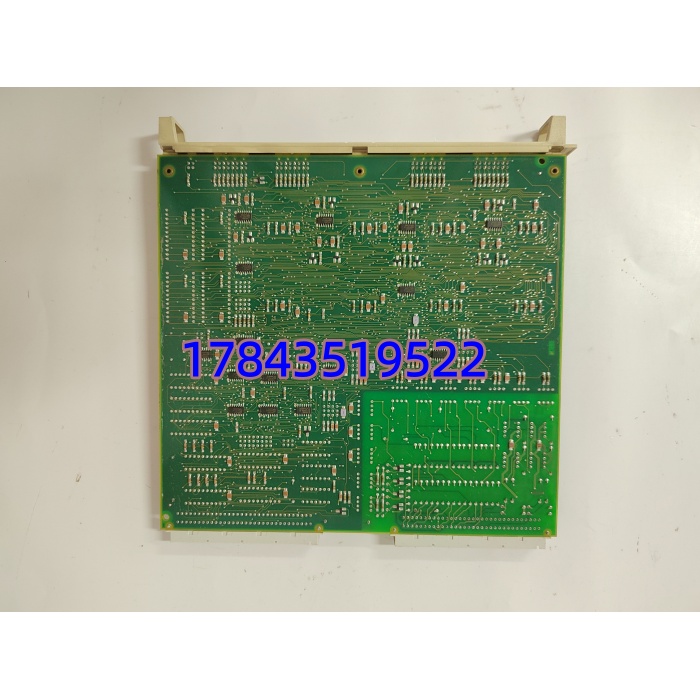

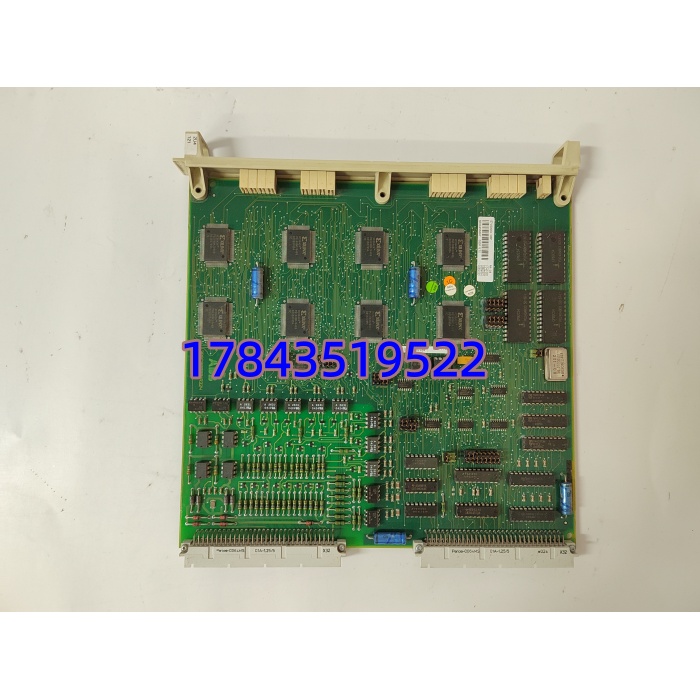

产品详情
· 型号：DSDP170（物料号 57160001-ADF）
· 品牌：ABB
· 系列：Advant OCS / Advant Master — S100 I/O Series, Pulse Counting Board (DSDP 170)
规格参数
| 参数项 | 规格值 |
|---|---|
| 完整型号 / 物料号 | DSDP170 / 57160001-ADF（全称：DSDP 170 Pulse Counting Board inc. Pos. and Speed meas.） |
| 制造商 | ABB AB, Sweden（Process Automation — Advant / MasterPiece 200 系列） |
| 产品类别 | S100 I/O 智能高速脉冲计数与编码器输入模块（Eurocard 大板） |
| 输入通道 | 多路独立脉冲输入（文献记载4~8CH独立高速计数或32点分组，依具体接线端子排配置），支持AB正交四倍频解码 |
| 最大脉冲频率 | 单相最高 2.5 MHz；AB正交模式下有效解码≤1.25 MHz（四倍频硬件计数） |
| 输入信号类型 | 5V DC 差分 RS-422（A/B/Z相增量编码器）或 24V DC NPN/PNP 推挽/漏极开路脉冲（5–30V 宽范围） |
| 计数/测量模式 | 单相加/减、AB正交四倍频、门控计数(Gated Count)、周期/频率测速、位置锁存 |
| 电气隔离 | 通道组↔系统背板光电隔离 ≥2500 V AC；通道组间分组隔离 |
| 数据存储 | 硬件锁存寄存器，断电保持计数值，上电可续读（部分版本需控制器重初始化） |
| 背板供电 | 由 S100 I/O 机架背板提供 +24 V DC，典型功耗＜2 W（≤10 W 峰值标称） |
| 状态指示 | 前面板 LED：电源(PWR)、运行(RUN)、故障(ERR)、各通道脉冲活动指示灯 |
| 安装方式 | 标准 S100 I/O 机架插槽（欧式卡板 328.5×238.5×18 mm），支持热插拔（视系统组态及PM/CPU冗余状态） |
| 工作温度 | 0℃～＋55℃（部分资料 -20℃～＋60℃，以铭牌为准），存储 -40℃～＋85℃ |
| 相对湿度 | 5%～95% RH 非冷凝 |
| 物理尺寸 / 重量 | ≈328.5 × 238.5 × 18 mm，净重≈0.38 kg |
| 兼容系统 | Advant OCS with Master Software、MasterPiece 200/MP90、MOD 300 DCS（通过S100 I/O扩展）；升级替代为 S800 I/O 的 DSDP170K02(3BSE019925R1) 但机架不通用 |
| 生命周期状态 | 原厂已停产(Obsolete/Phase-out)，市面流通为 NOS 全新库存或测试合格拆机件，ABB 仍提供有限服务支持 |
产品介绍
现场实测发现不少老 Advant 系统把”飞剪定长””卷取计米””主轴测速”全绑在 DSDP170 上——它板载独立计数器不占用 CPU 扫描周期，比普通 DI 高速计数稳得多，特别是 AB 正交解码抗抖动。这板子一旦出问题现象通常是”长度计量跳变””转速反馈归零但编码器灯正常”，排查时先看前面板通道 LED 有无脉冲闪烁，再量 A/B 差分电压（应≥200mVpp），别上来就怀疑编码器。
原厂 系列整体进 Lifecycle Classic/Limited，DSDP170 新件基本绝迹。它的 TCO 考量很简单：本身不易坏（无大功率发热元件），但属于”一旦丢脉冲产线无法闭环”的关联关键件。建议按 ABC 分类列入 A 类（若用于主传动测速）或 B+ 类（仅辅助计量），趁市场还有 NOS 做 Last-time-buy——等彻底无货时唯一出路是整柜改造 S800，那是另外一笔 CAPEX 预算了。
应用场景与库存策略
DSDP170 隐性故障常表现为偶发计数丢失或 Z 相复位异常，而老 Advant 系统诊断不够直观容易误判为编码器线受干扰。 大板交期对停产品无意义，找件通常需 5~20 个工作日渠道调货，等坏再找=被动停机。
- 冶金/有色金属轧线 — 轧机主轴转速反馈、飞剪定长控制、卷取计米｜非它不可因 Advant 架构专有背板时序且原 GSD/DB 固化｜建议：按控制站数备 1 件冷备密封存放，每年大修目检金手指氧化
- 造纸/浆粕产线 — 网部/压光部线速度同步、横切定长｜非它不可因 2.5MHz 高速计数远超普通 PLC 高速 DI｜建议：多台同型装置共享 1 件周转；Last-time-buy 时确认后缀 ADF（部分批次标 AD 或 AE 固件微差但多可互换——以官方 PC 软件读取 HW Version 为准）
- 建材/线缆挤出线 — 收放卷长度计量、牵引速度闭环｜非它不可因现场 24V NPN 脉冲传感器直驱兼容｜建议：若计划 3 年内 DCS 升级可暂缓囤货，但须立项跟踪 S800 迁移预算
- 电厂/化工厂 Advant OCS 老系统 — 给水泵/风机转速监测引入 DCS｜非它不可因 MasterPiece 200 背板协议私有｜
真实案例：华东某不锈钢冷轧二十辊轧机，Advant OCS 系统靠 （57160001-ADF）采主传动编码器做AGC闭环。运行第 13 年大修吹尘后开机报”Speed Feedback Loss”——目测通道 LED 无脉冲闪，换编码器、查屏蔽接地均无果，借邻线同型号板插上即刻恢复正常（旧板金手指显微裂纹导致 B 相差分输入断路）。因未备件等待贸易商调货延误 8 小时。事后该厂把 列入”强制每主控柜备 1 件”，并要求每次大修用电子显微镜抽检金手指。
