产品详情

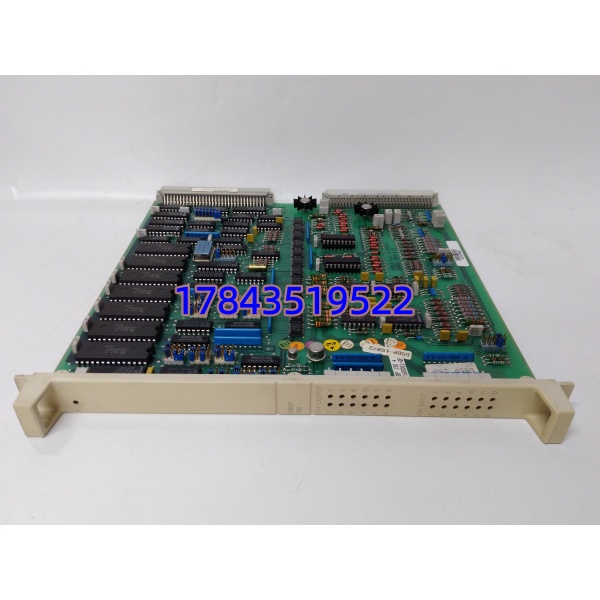

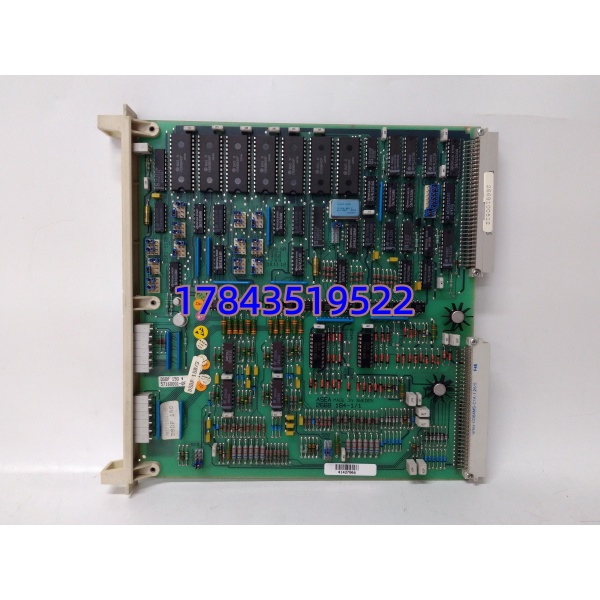

· 型号：DSDP150（ABB Drives SDCS 脉冲/编码器接口板，完整件号 57160001-GF / 57160001-GF* 等变体）
· 品牌：ABB Drives（ABB Oy, Finland / Sweden）
· 系列：SDCS-DC / SDCS-AC 驱动附件 — DSDP150 Digital Pulse / Encoder Interface Module
规格参数
| 项目 | 说明 |
|---|---|
| 产品名称 | DSDP150 Digital Speed / Encoder Interface Board for ABB DCS400 / DCS500 / ACS600 Drive |
| 所属系统 | ABB DCS400 直流传动、DCS500 直流传动、部分 ACS600 (早期) 及中压传动柜 — 插驱动单元 SDCS 控制架指定槽(通常邻 AMC 板) |
| 功能 | 调理电机轴端增量编码器 A/B/Z 相(TTL 5V / HTL 12~24V / Push-Pull) 或测速发电机脉冲，进行 4×/2×/1× 倍频鉴相，输出数字速度值及方向至传动控制板(AMC/ADU)；支持 Z 脉冲零位标记捕获 |
| 脉冲输入通道 | 典型 1~2 路独立（Ch.A/Ch.B + Index Z），可组态单端或差分(A-/B-) |
| 输入电压兼容 | TTL (5V diff/single)、HTL (12V / 24V 推挽或 OC 上拉需外部)，依版本板上跳线/Jumper 设定 |
| 最高输入频率 | 典型 100~250 kHz（对应电机最高转速 × 编码器线数 / 60，需校核实际应用不超） |
| 输出至传动 | 并行/串行数字速度字 + 方向标志 经背板至 AMC/ADU；部分版本经光耦隔离 |
| 隔离 | 脉冲输入侧 ↔ 逻辑侧 ≥ 2500 V AC (光耦隔离) |
| 供电 | 由驱动单元背板 +5 V DC（逻辑）及 +24 V DC（部分版本辅助上拉）供给，典型 < 200 mA |
| 状态指示 | PWR(绿—5V OK)、Signal Present / Run(黄/绿—脉冲检测到)、ERR/FLT(红—超频/无信号/极性错 依组态) |
| 配置方式 | 通过驱动参数菜单(如 DCS400 的 Pxx 参数组 / ACS600 的 98.xx 组) 设定 PPR(每转脉冲数)、方向极性、滤波时间、最大允许频率 |
| 安装方式 | 插入 DCS400/DCS500/ACS600 驱动单元控制架指定槽（通常标记为 “DSDP” 或 “SPD” 槽），与 AMC / ADU / 电源板共背板 |
| 工作温度 | 0℃ ～ +55℃（存储 -20～+70℃），湿度 5～95% 非凝露 |
| 尺寸(模块本体) | 约 120 × 90 × 30 mm (H×W×D，依 SDCS 模块标准) |
| 认证 | CE、cULus、符合 EN 61800-5-1 |
| 备注 | 57160001-GF 是 DSDP150 的常见 Art.No.；DCS400 也可用 DSDP150 或老版 DSDP120——换件确认旧板丝印完整 Art.No.及跳线设置(JP1/JP2 输入电压选择) |
产品介绍
（从现场实测发现—隐性失效模式切入）
碰过 DCS500 直流传动偶报 “Speed Feedback Loss / Overspeed Trip” 重连后消失——追到 DSDP150 发现编码器电缆屏蔽层未柜侧单点接地致脉冲受变频器干扰偶发丢沿，板本身 OK。但老装置(>15年) 输入光耦 CTR 衰退也可能致高转速时漏计数(表现为速度闭环振荡或报 Feedback Error)。这块板不存参数（PPR/方向在驱动参数菜单），换板不需重下装——但必须记录原 JP 跳线设置（TTL/HTL 选择）及驱动参数中 PPR 值、方向极性，新板插上按旧跳线设好通常直接 RUN。
库存判断：带编码器速度闭环的关键直流/交流主传动车（DCS400/DCS500 轧机/卷取/矿井提升机）建议按驱动单元类型备 1 块冷备(B→A 类依关键性)——ABB 原厂部分区域 NOS Only 交期 8~20 周。二手件重点查：脉冲输入插座无氧化裂纹、光耦侧无明显热斑、JP 跳线帽在位——最好卖家提供插测试驱动架(或模拟脉冲发生器 >1kHz) Signal LED 闪烁正常截图。
应用场景与库存策略
坏 = 速度闭环开环或报 Feedback Loss = 传动可能切转矩/电流控制或跳闸——矿井提升机/连轧主传单点故障影响大。
- ：速度闭环关键。非它不可——脉冲鉴相/倍频绑定传动 FW。→
- ：单传动无旁路。→ 建议自存 1 块或 O&M VMR。
- ：少量留存 → 可 N+1 共享。
- 新项目替代：ACS880 / DCS880 用内置编码器口或 C/B 板——老线维持 NOS。
真实案例：某有色金属压延厂 DCS500 粗轧主传早班报 “Feedback Error — Speed Meas < Min Limit”，复位后半小时再跳。打开柜发现 (57160001-GF) Signal LED 不闪 虽 PWR 绿——临时短接 A/B 相至脉冲发生器(1kHz) Signal LED 闪确认板未完全死(可能是 CTR 临界)。库房按建议留 NOS ，断电拔旧(记录 JP1=HTL 24V、JP2=PPR 1024)→新板同跳线→插回→上电 Signal LED 随电机点动闪→恢复正常运行 <25 min。事后把”驱动参数 PPR / 方向极性 / JP 跳线设置”拍照存入设备台账。电气师说：”测速板不像电源板常坏，可光耦老化是渐变失效——备块板子、记好跳线、每年点检编码器屏蔽接地，三条腿。”
