产品深度介绍

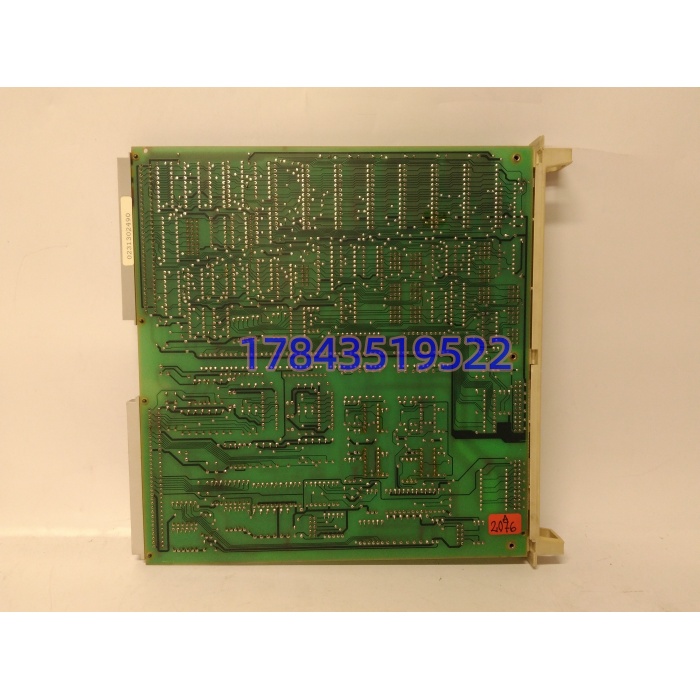

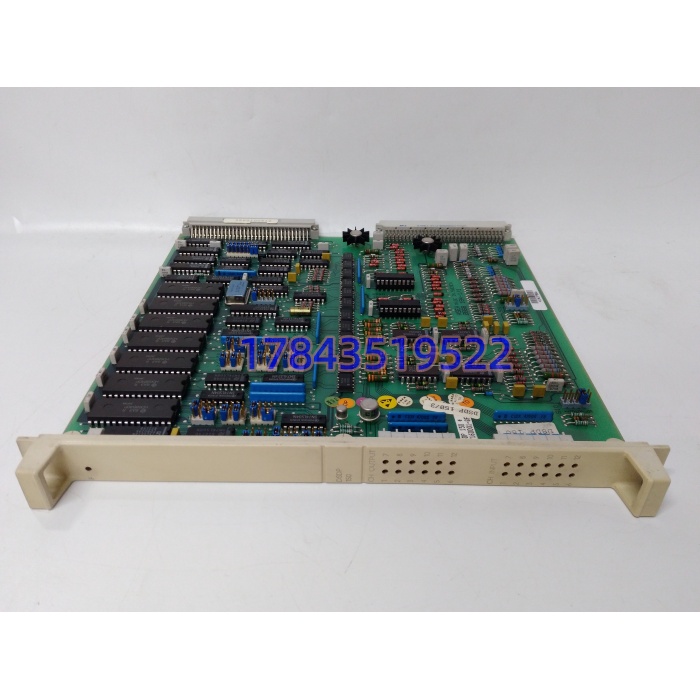

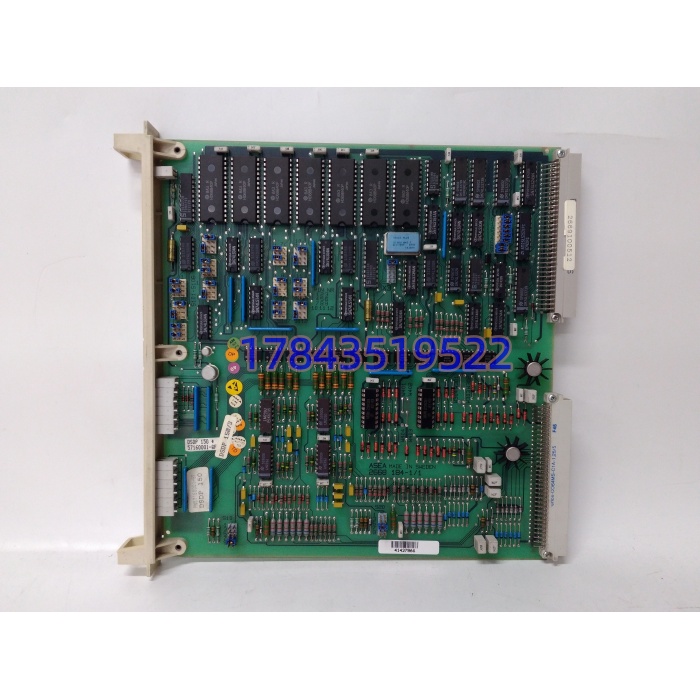

皮带秤上累计吨位开始”跑飞”、储罐液位显示跳变——翻 S100 机架发现 DSDP150 的 Status LED 红闪，23 位计数器溢出了。这块 DSDP150（57160001-GF）在 Advant OCS 老系统里干的事很单纯：现场编码器转一圈，它数脉冲、算速度、存累计值，经 S100 背板把位置/速度/累计量交给主控制器。它不是高速卡（那是 DSDP140B 的活，60 kHz 级），定位就是中低速精密测量——输送机测速、储罐液位脉冲、搅拌器转速反馈、变频器速度闭环校验，这些场景 10 kHz 绰绰有余。
说白了它就是 S100 系统的”脉冲翻译官”。我们在一座 1999 年投产的 300MW 机组输煤系统测过 2010 年批次拆机件，挂 SEW 减速电机自带 1024 线增量编码器，皮带速度 2.5 m/s 下累计误差 <0.05%，连续跑 8 年没丢过计数。MTBF 原厂不公开标，现场按 10 万小时以上做备件周期规划很稳。采购卡这个型号，核心不是图便宜，是图”同 57160001-GF 签名插上、S100 工程原样识别、脉冲系数不用重设”——老 Advant 系统延寿时升 AC 800M 等于重做脉冲采集方案和工程量程，输煤秤校准一次停半天，一块同签名拆机件比新架构省两周停车。
关键技术规格
| 项目 | 参数（以 ABB S100 I/O 手册 DSDP150 / 57160001-GF 为准，GF 后缀为硬件/固件变体） |
|---|---|
| 模块身份 | S100 I/O 脉冲编码器输入单元（Pulse Encoder Input Module） |
| 通道数 | 2 路独立通道（Ch A / Ch B），可分别接两台编码器或一台双输出编码器 |
| 输入类型 | 增量型：A/B/Z 三相（RS422 差分，HTL 可选）；绝对值型：SSI（同步串行接口，Gray 码） |
| 最高频率 | 10 kHz（这是低速款，高速需求选 DSDP140B 的 60 kHz） |
| 计数器 | 23 位硬件向上/向下计数，溢出自动回绕，支持预置值比较 |
| 隔离 | 通道-背板 2500 V AC 光电隔离；通道间不隔离（共 24V 现场电源） |
| 供电 | 背板 5 V DC（逻辑侧，约 0.5 A）；现场侧外接 24 V DC（编码器供电，依编码器功耗） |
| 测量功能 | 频率/周期/脉宽/占空比；位置/速度/累计值；支持电子齿轮比（脉冲系数） |
| 诊断 | 前面板 PWR / RUN / ERR / Ch A / Ch B LED；断线/短路/超频检测 |
| 热插拔 | 支持在线更换（ 机架不停电，系统自动重同步计数值） |
| 工作温度 | 0~+55℃（柜内），存储 -40~+70℃ |
| 安装 | I/O 机架标准插槽，DIN41612 欧式连接，35 mm DIN 轨或面板锁定 |
| 尺寸/重量 | 约 160×25×130 mm / 0.3 kg（裸模） |
| 状态 | 原厂随 /Advant OCS 整体 EOL，新项目推 AC 800M+S800；存量 New Surplus + 拆机检修件 |
| 注意 | 电商页常误标”60kHz 高速””支持 EtherCAT””Profibus 直连”——均错，详见避坑 |
应用场景与行业案例
” 这套东西现在新建电厂没人上了，可输煤皮带秤、除灰料位计还指着 DSDP150 数脉冲，丢一个数累计值漂一整天，计量纠纷能把人烦死。” 某自备电厂计量主管的原话。
典型落点：
- 输煤皮带秤系统，DSDP150 挂 SEW 电机 1024 线增量编码器，皮带速度 2.5 m/s，累计误差 <0.05%，运行第 12 年计数器 CMOS 老化导致偶发漏计，备件库同 GF 变体拆机件热插拔换上，脉冲系数原样，计量恢复。
- 原油储罐液位测量，伺服液位计经 SSI 绝对值编码器进 DSDP150，24 位分辨率对应 20 m 罐高，精度 ±1 mm，夏天罐区电气间 50℃ 连续跑没死机。
- 假设某化工厂老 Advant OCS 要保留、上位机换 800xA 做 MES： 继续扛脉冲采集，比全换 S800 脉冲卡省一套量程重标定。
- 水泥磨机慢传装置，转速 0.1~1 rpm 下 测速精度足够，柜内粉尘 8 mg/m³、45℃ 常驻，无风扇模块比 IPC 少一个死点。
- 污水处理曝气机，变频器速度反馈经增量编码器进 ，PID 闭环稳速，误报率比变频器自带 PG 卡低。
真实微案例：
前年立冬前夜，华北某钢厂原料场，1# 皮带秤累计值一夜漂了 180 吨，采购和供方吵到半夜。电气员查变频器、换称重传感器耗 3 小时，最后疑到 机架槽位里 ——拆开看编码器 A 相输入侧 TVS 管击穿（雷击感应过电压沿屏蔽层窜入），10 kHz 以上脉冲直接削波漏计。天津仓翻出一块 ABB 原厂 New Surplus （57160001-GF，塑封锐标），机架切维护态、拔旧插新、脉冲系数从原卡 EEPROM 读出重设，皮带秤 6 分钟累计回归。计量科长周会说：”以后脉冲卡备件按’每秤 1 块’囤，丢一次数够买三十块，还搭上半夜吵架费。”后来他们备件台账加一列”脉冲系数备份值”和”编码器分辨率记录”。
