产品详情

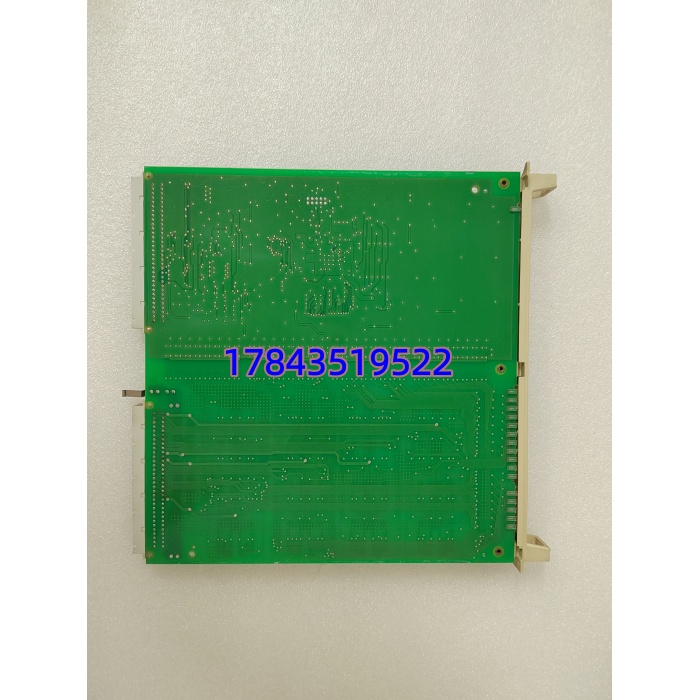

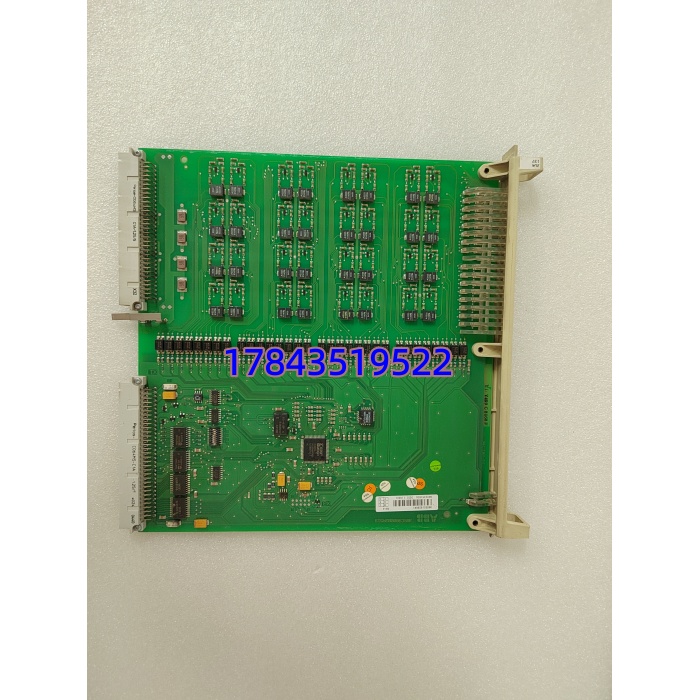

· 型号：DSDI110AV1（P/N: 3BSE018295R1）
· 品牌：ABB Ltd.（原 ASEA Brown Boveri，瑞典/波兰产）
· 系列：ABB Advant Master / S100 I/O — System 800xA Compatible DI Board
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品全称 | ABB DSDI110AV1 Digital Input Module, 32 ch 24V DC (wet/dry contact) |
| 订货号(Article No.) | 3BSE018295R1 |
| 前身型号兼容 | 可直接替代 DSDI110、DSDI110A（S100 机架需对应 Slot 定义） |
| 适用系统 | Advant Master、Advant OCS、System 800xA（S100 I/O 扩展站或本地柜） |
| 输入通道 | 32 路独立数字输入，分为 4 组 × 8 通道 |
| 额定输入电压 | 24 V DC（工作范围 10–30 V DC，逻辑高典型 ≥15V，逻辑低 ≤5V） |
| 单通道输入电流 | 典型 3~10 mA @ 24V DC（依内部湿电源配置） |
| 输入类型 | 支持 NPN/PNP 传感器及无源干接点（模块内置湿 24V 采样源） |
| 电气隔离 | 通道—系统侧光电隔离 ≥ 1500 V AC / 1 min；组间隔离 |
| 响应时间 | ≤ 1 ms（扫描模式），支持中断/事件触发（SOE 变位上报） |
| 供电方式 | 由 S100 I/O 机架背板提供 +5 V DC（逻辑）+ 外部 +24 V DC（现场侧湿电源可选） |
| 功耗(典型) | ≤ 5~8 W |
| 状态指示 | 每通道 LED（ON/OFF）+ 模块 PWR/ERR/RUN 指示灯 |
| 诊断功能 | 通道断线/短路检测（部分固件版本支持）、上电自检 |
| 安装方式 | 标准 S100 I/O 机架插槽直插（或与 MTU 端子基座配合，依机柜架构） |
| 工作温度 | -20 ℃ ～ +70 ℃ |
| 存储温度 | -40 ℃ ～ +85 ℃ |
| 相对湿度 | 5% ～ 95% 非凝露 |
| 防护等级 | IP20（柜内安装） |
| 认证 | CE、UL、cUL、IEC 61131-2、IEC 61010-1（部分批次 Non-RoHS Exempt） |
| 尺寸(约) | 234 × 229.5 × 18 mm（L×W×D，S100 板卡型） |
| 重量(约) | 0.33 kg |
产品介绍
在一个老旧造纸线的 Advant Master 扩容项目里，碰过 DSDI110A 莫名批量死掉——拆开看光耦输入侧被现场感应雷串入的反电动势打穿，32 点全”常 1″。换上 DSDI110AV1 后发现它内部湿电源设计更耐受小能量浪涌，且新增了通道级诊断（老版没有），排查哪组限位开关卡死快得多。这卡本质是 架构里的现场信号大门：把限位开关、断路器辅助触点、急停按钮、阀位回讯等 24VDC 开关量收进来经光耦隔噪送给控制器，支持 SOE 变位时间戳——联锁逻辑靠它喂数据。
系列大量模块已进入 EOL/LTB 阶段，全新原装基本靠尾货或认证翻新。从库存 ABC 看，DI 卡属 A 类关键件（停机后阀门回讯全丢→工艺无法确认状态→安全连锁开不了车），建议按每 6~8 块在线 DI 模块备 1 件经测冷备，老厂延寿无升级预算遇 LTB 公告按 (插槽数×年故障率×剩余寿命)+安全余量囤。TCO 里持有成本可忽略，停机代价是位数级差距。
应用场景与库存策略
DSDI110AV1 故障的直接后果：某组设备状态（阀位/限位/断路器位置）在 DCS 上全丢失或全”1″/全”0″→联锁逻辑判据缺失→装置无法启动或误动跳车。常见于 1995–2010 年投运的 ABB Advant 系统（纸浆、石化、冶金、电厂辅机）。
- 造纸/浆粕线 Advant Master 控制柜（采集网部/压部限位、断纸检测、急停链）→ 建议按每机台 DI 插槽数 12%~15% 备冷备件，密封防静电袋保存，每 2 年上机架做通电点检读 EEPROM 正常。
- （皮带跑偏开关、液位浮球大量 DI 点）→ 建议冗余机架做 1+1 热备配置或集中池化备件（全厂同型号合并计算，勿每柜各囤造成呆滞）。
- 冶金轧线辅机联锁区（高频开关量 SOE 要求）→ 注意 支持中断模式，老版 DSDI110 不支持——替换时确认控制器组态已选 AV1 类型，别直接插老定义。
- → 遇 EOL 公告立即执行 Last-Time-Buy，典型按 DI 插槽总数 15%~20% 备或最低全厂留 ≥2 件经测良品。
真实案例：华南某 30 万吨浆纸厂，Advant Master 控制柜一块 驱动干燥部 32 点限位。大修后开机当天模块 FAIL 灯亮、全部通道读 0——现场电工误将 220VAC 窜入 DI 公共端烧穿输入侧光耦组。库房无备件，原厂答复该 P/N 已 EOL 新订不接单，找渠道翻新件等了 6 天。干燥部被迫旁路部分联锁手动开机（签受限运行单），延迟正常复产约 72h，纸损+减产折合 ¥50 万+。事后业主按全线 DI 插槽 18% LTB 采购经测冷备集中保管——再未因此趴线。
