描述
产品详情

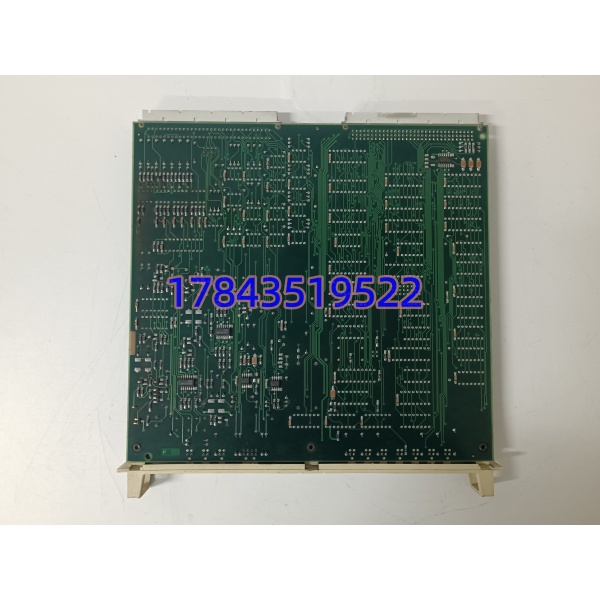

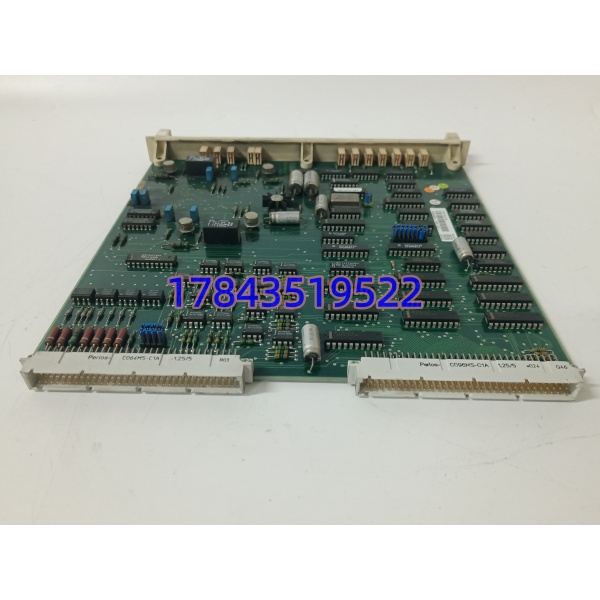

· 型号：DSBC172（完整订货号57310001-KD）
· 品牌：ABB
· 系列：Advant OCS / Advant Controller 400（S400 I/O系统）
规格参数
- 产品类别：AFB总线中继与接口处理器模块
- 适用系统：ABB Advant OCS、AC410、AC450主站 + S400本地/远程I/O机架
- 总线接口：2×Advant Field Bus（AFB）端口（IN/OUT），电气中继与信号再生
- 总线类型：ABB专有Advant Field Bus（AFB）
- 最大扩展距离：每个总线段≤200m屏蔽双绞线，可通过DSBC172级联扩展（以AC450手册总线负载表为准）
- 终端电阻要求：远端机架末端须设120Ω终端电阻
- 模块供电：背板5V DC（取自S400机架电源模块），典型功耗<1.5W
- 状态指示：RUN（绿）、ERR（红）、COM（通信活动）
- 安装槽位：I/O扩展/远程机架指定CPU/Repeater槽位
- 工作温度：0°C至+60°C
- 存储温度：-40°C至+70°C
- 相对湿度：5%–95%（无凝露）
- 防护等级：IP20（柜内安装）
- 兼容性：可替代DSBC171（固件向下兼容，但新项目不建议反向降配）
- 生命周期状态：已停产（EOL），建议Last-time-buy
产品介绍
DSBC172是ABB Advant OCS系统中用于S400 I/O机架扩展的核心总线中继模块，完整型号为57310001-KD。它的任务就是解决一个问题：当现场控制柜和远程I/O站之间的距离超过了AFB总线的驱动能力时，插一块DSBC172在扩展机架上，把衰减畸形的总线信号重新“拉起来”——整形、放大、再发出去，让远程站的数据能稳定地传回主控制器。坦白讲，在AC450或AC410带S400远程站的系统里，这块卡就是远程I/O能否正常工作的命门。
说实话，市面关于这块卡的功能说法比较乱——有说是PROFIBUS中继器的，有说是数字I/O模块的，甚至还有说是“总线监控板”的。但从比较可靠的技术资料来看，它实际上是ABB专有AFB总线（Advant Field Bus）的中继器，不是通用的PROFIBUS模块。这一点一定要注意：如果现场是S400 I/O扩展机架，选错替代型号（比如当成通用DP中继器买）根本用不了。这块卡现在已经停产了，市面上流通的基本都是全新剩余库存（NOS）或二手拆机件。
应用场景与行业案例
痛点切入：
搞过远程I/O的都知道，最怕的事就是远程机架突然全闪SF灯、所有I/O掉线，主站那边却什么报警都没有——其实就是AFB总线信号衰减或者干扰太大，中继器没顶住。排查起来非常头大，因为一个DSBC172坏了可能导致整个远程站的几十个点全部失效，而替换件停产了更难找。
典型场景：
- 电厂锅炉岛远程I/O扩展：锅炉本体附近的温度、压力测点通过远程机架采集，主控室AC450与远程机架距离超过50米，需要DSBC172做中继放大。
- 化工厂跨区域信号采集：反应釜区和公用工程区相隔较远，多个远程I/O站通过AFB总线级联，每个扩展机架插一块当中继节点。
- 冶金轧线分布式控制：轧机各段（入口、出口、卷取）的I/O站分散布置，总线需要通过做多级中继，保证信号质量。
- 水处理厂多站点SCADA：原水泵房、加药间、滤池控制站之间距离长，AFB总线加中继器保证通讯稳定。
真实案例：
去年一个电厂仪控班长打电话过来，急得不行——他们辅控系统的远程I/O站突然全黑了，所有模拟量显示“”，就地设备全切手动。排查了一上午才发现是的ERR红灯常亮，总线信号过不去。换了一块库存备件后远程站恢复，但这件事让他们后怕了很久，因为系统里还有三个远程站用了同样的中继器，而仓库里只剩一块备件了。后来他们一口气囤了三块NOS库存件。班长后来说：“这个平台虽然老了，但现场几十个点都靠它撑着，这种停产件平时觉得没用，真坏了才知道什么叫叫天天不应。”
常见问题解答 (FAQ)
不是。是ABB专用AFB（Advant Field Bus）总线的中继器，用在AC410/AC450主站带远程I/O的扩展机架上。网上有些资料说它是PROFIBUS中继器或通用总线模块，那很可能是备件商把不同系列型号混在一起了。采购时一定确认你现场是AFB总线还是PROFIBUS，选错了插上去不能用。
Q2：这个型号停产了吗？
停产了（EOL）。ABB建议做“Last-time-buy”也就是最后采购机会。现在市面上流通的基本都是全新剩余库存（NOS）、二手拆机件或经测试良品。如果现场还在用系统且有长期运行计划，建议尽早囤备件。
是DSBC171的升级型号，固件对总线负载管理和诊断功能更完善。可以向下替代DSBC171，但新项目不建议反向用DSBC171替代。
不一定。先检查ERR指示灯状态。如果ERR红灯常亮，优先确认两点：远程机架末端的120Ω终端电阻有没有接好；AFB总线线缆有没有断或接地不良。很多“中继器坏了”的误报最后查出来是终端电阻没装。确认这些之后再怀疑模块本身。
