描述
产品详情

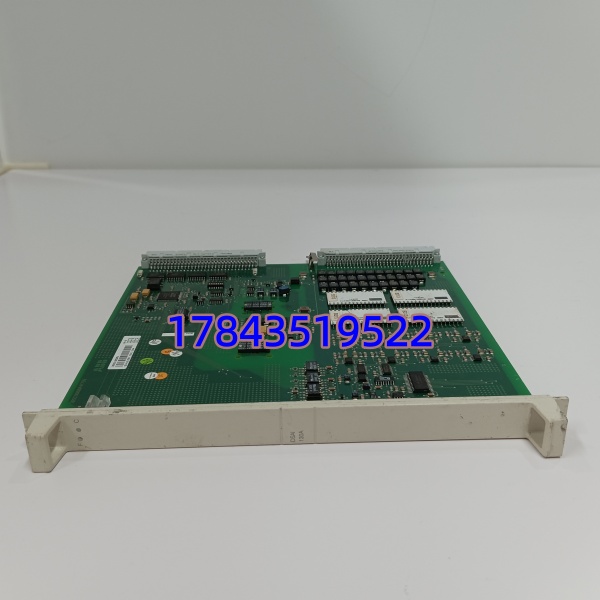

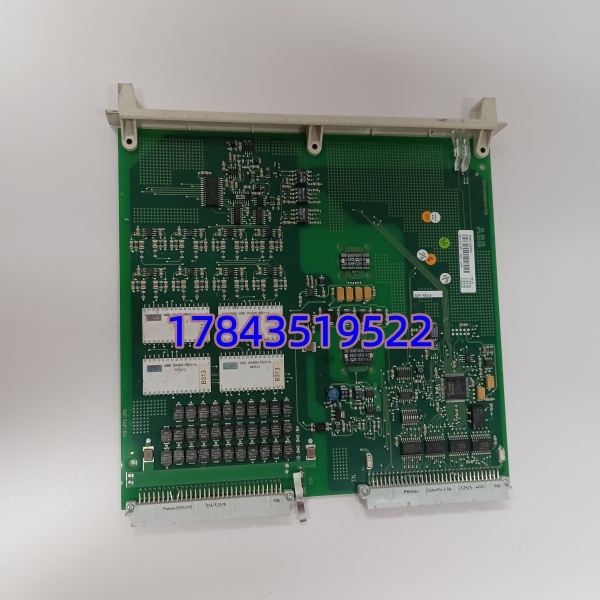

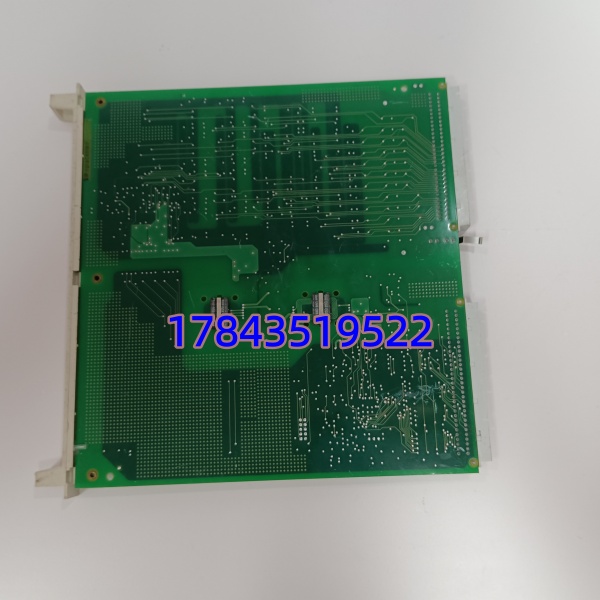

· 型号：DSAI130A
· 品牌：ABB
· 系列：Advant OCS / MasterPiece 200/400 Series — S100 I/O Analog Input Module（3BSE018292R1）
技术参数
- ABB型号：DSAI130A
- 订货号（Order Code）：3BSE018292R1（亦标 57120001-P 升级版，A版）
- 适用系统：ABB Advant OCS（AC410/AC450/AC460）、MasterPiece 200/400、Symphony Plus（via S100 I/O rack）、800xA with S100 interface
- 安装方式：S100 I/O 机架插槽，导轨锁定，与 S100 电源/通信模块配套使用
- 输入通道：16通道，差分（Differential）输入
- 可配信号类型：±10 V DC、0–10 V、±20 mA、0–20 mA、4–20 mA（软件/跨接配置）
- 输入阻抗：电压模式 ≥1 MΩ；电流模式 ≤250 Ω
- A/D分辨率：12位（部分资料标16位取有效位），典型精度 ±0.025% FS（25℃）
- 采样/更新时间：全通道扫描周期 ≈ 100–250 ms（依主控组态）
- 共模抑制比(CMRR)：＞100 dB @ 50/60 Hz（差分输入优势）
- 通道隔离：通道与系统背板间电气隔离（光耦+电源隔离），通道组间共参考
- 诊断功能：断线检测（4–20mA）、超量程指示、模块健康 LED（RUN/ERR/CH Status）
- 供电方式：由 S100 机架背板总线供给 ±15 V / +5 V DC，典型功耗 ≤ 3.5–5 W
- 工作温度：0 ℃ ～ +60 ℃（工业级，部分宽温版标 -25～+70℃）
- 存储温度：-40 ℃ ～ +85 ℃
- 相对湿度：5%–95% RH，非冷凝
- 物理尺寸：约 324 × 225 × 22.5 mm（L×W×H），重量 ≈ 0.32 kg
- 认证：CE / UL 61010-2-201/ CSA
产品介绍
化工厂DCS改造里遇过一次，老机架用的初版DSAI130在雷雨季偶有通道飘移——换成DSAI130A后差分输入的共模抑制把这个问题按死了，根本原因是A版强化了输入前端滤波和CMR。它本质是Advant/MasterPiece系统机架里的模拟量”眼睛”，16路差分直接采压力/流量/液位变送器，精度够做计量级回路（0.025%FS不是所有AI卡都能给到）。
对采购和仪控工程师的价值很直接：一是和老DSAI130插针100%兼容，热插拔换上去基本不改组态（Master Software Tool或CBM里识别为同类），停机窗口压到分钟级；二是国内DCS备件商通常有测试库存，比等新原厂交期（8–12周）现实得多。提醒一点——必须确认您现有机架是 I/O（带SD（ Digital）或SA（ Analog）机架），若是AC800M的S800 I/O机架请选AI810/AI830系列，买错插不进。
替换与升级建议
✅ 直接替换
- DSAI130（旧版，部件号 57120001-P）→ DSAI130A（3BSE018292R1）可直接插同槽替换，机架固件兼容，原Advant Master / 800xA组态无需改动，建议上电后做一次零点校验（约15分钟）。
⚠️ 软件兼容（需改配置/增硬件）
- DSAI130D（3BSE003127R1，16ch差分但不同A/D及部分寄存器映射）→ 同机架可插但I/O地址映射/标定参数可能有微小差异，需重新下装硬件组态，约0.5人日验证。
- S800 I/O AI830/AI835（AC800M用）→ 功能类似但物理背板、总线、接线端子完全不同，需整套换S800机架+电源+端子基座，属系统级改造。
❌ 硬件不兼容
- AC800M S800 I/O 模拟量输入模块（AI810/AI830等）→ 尺寸、针脚、背板协议全不同，不能插入机架。
- Symphony Plus DIU216（部分资料称DIU216为数字输入单元）→ 完全不同的数字量卡，不能替。
若您机架电源模块（如SD522/SPSET）老化或槽位不足，仅凭DSAI130A无法独立投运，需同步确认机架配套件状态。
常见问题解答 (FAQ)
Q1：这卡能直接换我柜子里旧的 DSAI130 吗？用改程序吗？
A：物理上直接插机架同槽替换。A版与旧版寄存器映射兼容，Advant Master或800xA工程一般无需改逻辑——但强烈建议换完做一次全通道4–20mA模拟信号注入校验，确认各点线性无误再投自动。
Q2：支持HART协议吗？我要读智能变送器位号信息。
A：本身不带HART调制解调，只传模拟量数值。如需HART数字通讯需选用ABB DSAI141（ HART版）或改用 I/O AI843+HART modem，别指望这块板解出HART数据包。
Q3：是全新原装瑞典产吗？有测试报告和质保吗？
A：我方可供全新原装渠道货或经全通道标定测试认证的老批次库存（注明生产日期），随货附测试曲线/老化报告，全新件提供12个月质保（非人为损坏包换），COC可按需提供。
Q4：交期多久？太原能发顺丰保价吗？
A：有库存通常1–3个工作日出库，太原可发顺丰保价。原厂新订期货一般6–12周且部分区域转Legacy状态，建议先确认可用交期再锁单。
Q5：现场电流信号用两线制4–20mA怎么接？要外接电阻吗？
A：不用外接取样电阻，模块电流输入端阻抗＜250Ω已内置。两线制变送器正端接AI+，负端接AI-，AI-回COM（依端子排标号），屏蔽层单端接地在柜侧，别两端都接否则引入地环。
