产品详情

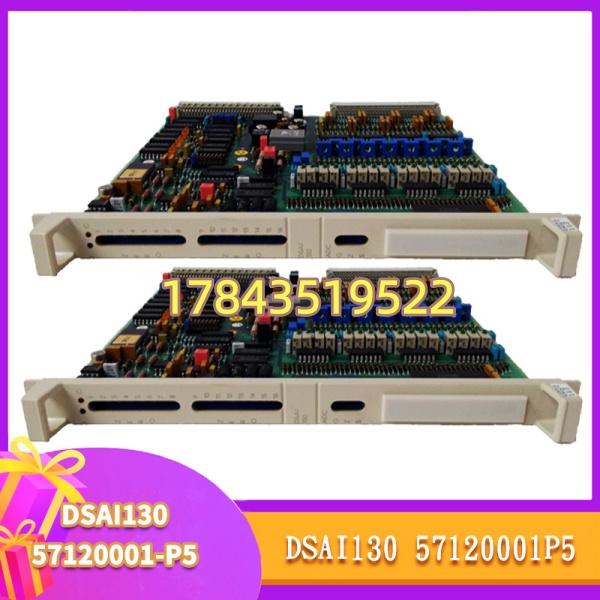

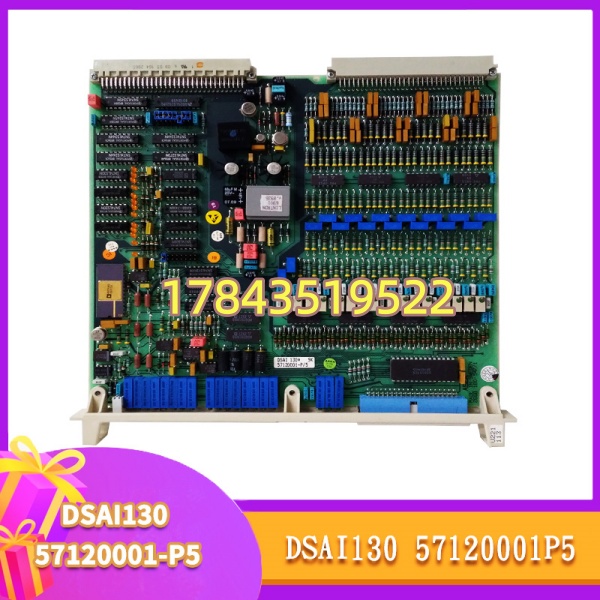

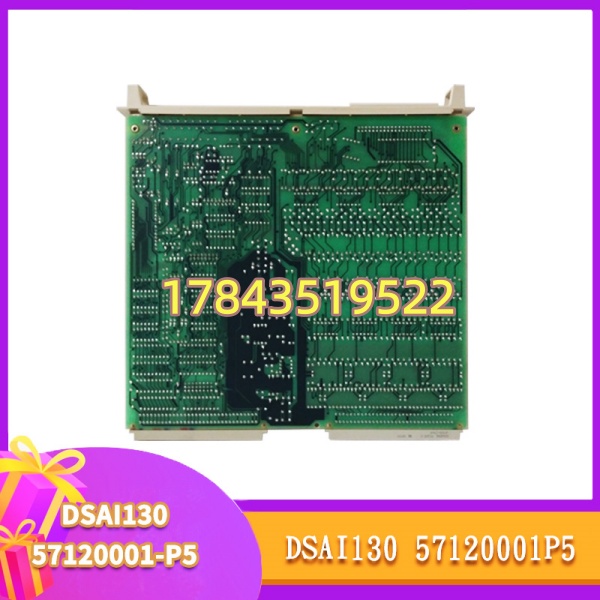

· 型号：DSAI130（板卡完整丝印 57120001-P5，P5 为硬件版本/选项标识）
· 品牌：ABB
· 系列：Advant OCS / Symphony Harmony — S100 I/O (System 100) 模拟量输入卡
规格参数
- 产品全称：S100 I/O Analog Input Module, 16-Channel, Single-Ended — DSAI130 (57120001-P5)
- 板卡件号：57120001-P5（P 版为工业温度范围，P5 为特定硬件 Revision/选项，功能同 DSAI130 系列）
- 输入通道数：16 路，单端（Single-ended），非差分
- 输入信号类型（软件/跳线组态）：4–20mA DC、0–20mA、±10V、0–10V、±5V、0–5V（具体可用组合需核对 S100 IOM 手册）
- 输入阻抗：电流模式 ≈250Ω 分流电阻（±0.1%）；电压模式 >100kΩ
- A/D 分辨率：12 位（部分资料标注 12～14 位依固件批次，以手册为准）
- 测量精度：典型 ±0.1% FS @25℃，内部校准可达 ±0.05%
- 共模抑制比 CMRR：>80dB @50/60Hz
- 通道扫描周期：所有通道典型 <30ms（依控制器任务周期）
- 电气隔离：通道-系统地 及 系统侧-背板 光耦隔离 ≥1500V AC（1min，依 S100 机架设计）
- 安装：插于 S100 标准 I/O 机架槽位（非 S800 TU 底座），前侧配 S100 配线板（Terminal Block Assembly）现场接线
- 热插拔： 机架设计支持带电插拔更换（系统自动重识别，换件期间该槽信号变 Bad Quality）
- 配套配线： 专用端子排组件（如 TA521 系列或对应配线板），现场线进端子排而非直接进卡
- 状态指示：板上 LED 指示 PWR / FAIL / Active（依 机架电源及槽位状态）
- 编程组态：Advant Engineering Workplace / PG2 — I/O 组态里选 DSAI130，设信号类型/量程/滤波
- 工作环境：0～+60℃（存储 -40～+85℃）/ 5%～95% RH 无凝露
- 认证：CE，符合 IEC 61131-2工业环境
产品介绍
DSAI130 是 ABB Advant OCS / Symphony Harmony I/O 家族的 16 通道模拟量输入卡——大板卡形式，插在 专用机架（非 S800 I/O 的 TU 底座）。它通过机架背板与 AC450（PCD244A）或 AC410（PU515A）通讯，现场变送器 4–20mA 或 ±10V 信号经 端子配线板接入。这是 80年代末～2000 年代初大量火电厂、化工厂 DCS 标配 AI 卡，国内存量极大。
坦白讲 系列早已停产，新项目 ABB 力推 AC 800M+S800 I/O。现流通全是拆机测良或 NOS。有一点极重要：DSAI130（57120001-P5）是 S100 大板，和之前写的 DSAI130D（3BSE003127R1，插 TU810 的模块式 S800 AI）完全不通用—— 机架插不进 S800 模块，反之亦然。买前确认你柜内是 机架（宽板卡、前部配线板）而非 Advant 模块式 I/O 机架。同系列也有 DSAI130A 等细分，P5 后缀一般代表工业温度/特定元件版本，互换通常 OK 但建议核对丝印一致。
应用场景与行业案例
痛点切入
电厂或化工厂 系统一台 通道漂移超差（某点恒显示 32767 或零），汽包水位/主蒸汽压力信号异常引发 MFT 首出或调节品质恶化。原系统不动 I/O 机架只换卡——这是典型老 DCS 续命。
典型场景
- 火电厂单元机组过程采集 —— 锅炉/汽机侧压力、温度、流量变送器 4–20mA 进 ，高密度 16 路省槽位
- 炼化装置蒸馏塔监控 —— ±10V 差压变送器经 采集，高 CMRR 抗变频器共模干扰
- 造纸蒸煮工段 —— 与 DI/DO/PI 混插同一机架，PG2 组态统一扫
- 老厂 Advant 备件轮换 —— 与原 AC450/AC410 组态完全兼容（I/O type = ），原位替换老化卡
- 水处理厂水质仪表 —— 4–20mA pH/浊度仪信号统一进 站
真实案例
沿江某 300MW 自备电厂 #1 机组 I/O 站一台 （57120001-P）通道 9～16 全零，短接端子无反应——确认 机架 PWR 正常、邻槽卡 OK→停该槽电源（ 支持热插但建议断电离线拔防背板电弧，尤其老机架）→拔出旧卡金手指观察无烧蚀→插入测良拆机 57120001-P5（同系列可互换）→上电→约 20 秒 FAIL 灭 RUN 隐含（ 靠机架灯判）→工程师站 PG2 在线看 I/O 值随短接正常变化。值长说：”这柜子比我工龄大，能找到件顶上去比改网络强一万倍。”
常见问题解答 (FAQ)
机架设计允许带电插拔 I/O 卡，但老机架背板氧化后热插偶发接触不良或瞬时短路。我习惯停该槽电源（拉 机架总电源或拨槽位熔丝若独立配置）再换，插回上电系统自动重识别。拔前确认该槽不参与关键跳闸或已强制，换期间信号变 Bad Quality。
Q2：和 S800 I/O 的 DSAI130D（3BSE003127R1）能互换吗？
绝对不能。 是 大板卡（插 机架+配线板）；DSAI130D 是模块式 S800 I/O（插 TU810/TU812 底座）。外形、背板总线、端子方式全不同，物理上也插不进对方机架。买前拆旧件拍正面照确认丝印””及”57120001-Px”字样。
Q3：停产了没新机，坏了怎么办？有替代？
ABB 系列已生命周期结束，全新原厂基本无货。现实做法：① 淘原厂拆机测良件/NOS（核对条形码 57120001-P5、金手指无烧黑，上 机架短接通道验证线性）；② 若整站改造可迁移至 AC 800M + I/O（AO843/AI843 等，需重新组态换机架端子，成本高）。单纯备件替换建议测良拆机件。
Q4：P5 后缀和其他版本（P/P1/P2 等）能混用吗？
通常 各 P 版硬件差异多在元件温区/批号，功能兼容可互换，PG2 组态选 类型即可。但极端老版本（早期非 P 版）若固件校验严建议同版替换——手头有旧卡拍丝印对照最稳。
