描述
产品详情

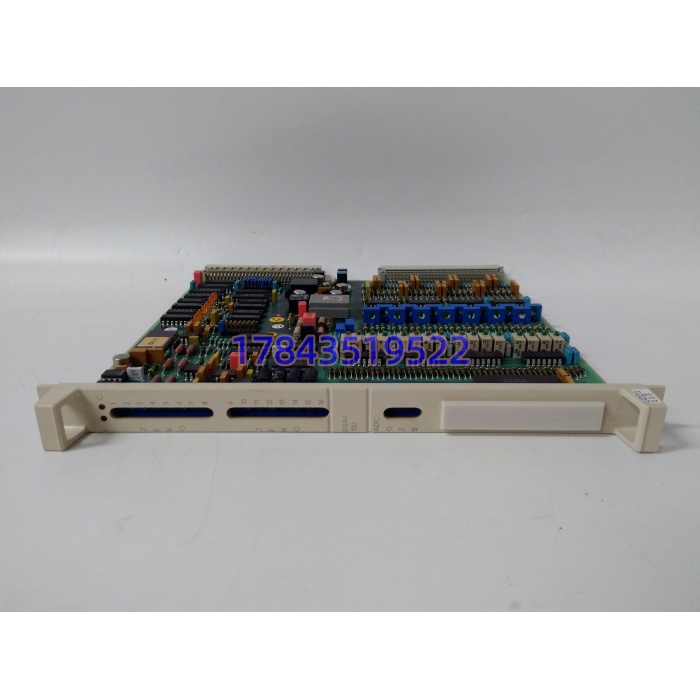

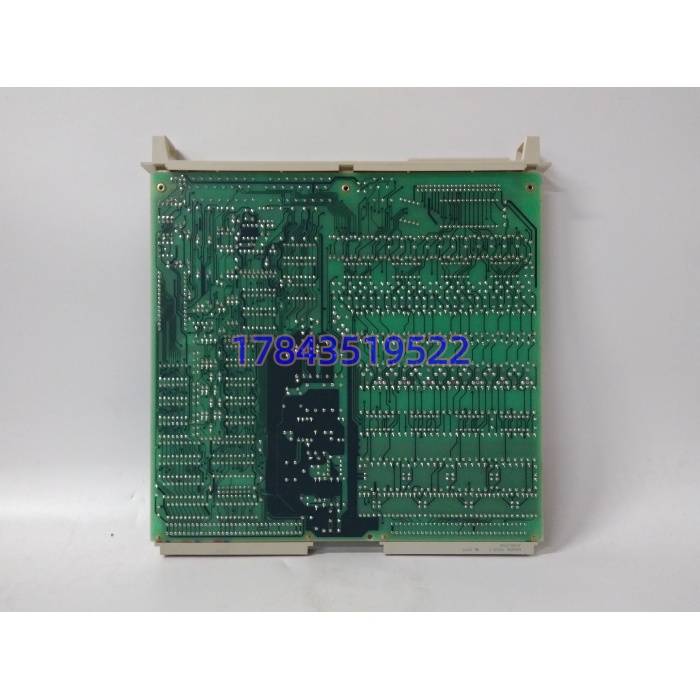

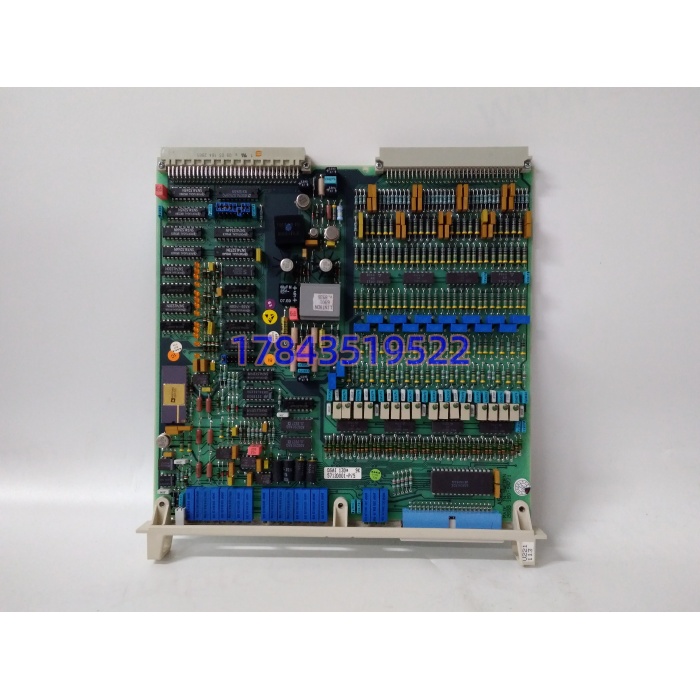

· 型号：DSAI130（57120001-P5）
· 品牌：ABB
· 系列：S100 I/O（Advant OCS / MasterPiece 2×0 体系）
规格参数
| 参数项 | 典型值（DSAI130 57120001-P5） |
|---|---|
| 产品定位 | S100 I/O 16 通道差分模拟量输入板 |
| 通道数 | 16 路差分（Differential） |
| 电压输入 | ±10 V / ±5 V / +2.5 V / +1.25 V（软件组态） |
| 电流输入 | ±20 mA / 0–20 mA / 4–20 mA（经板载 250 Ω±0.1% 分流） |
| 分辨率 | 12 位 + 符号（13 bit 结构） |
| 精度 | ±0.025% FS（增益=1，25 ℃ 典型） |
| 共模电压 CMV | 100 V 现场侧容限（ABB 原厂标注 >50 V 场景才用本件） |
| 输入阻抗 | 电压模式 ≥ 2 MΩ；电流模式 250 Ω 分流 |
| 隔离方式 | 通道↔背板光耦/磁隔离（具体耐压以原厂手册为准，转售页有 500 V / 1500 V 两说） |
| 滤波 | 二阶低通，50 Hz 衰减 >32 dB |
| 背板取电 | 5 V DC ≈250 mA + 24 V DC ≈110 mA，总功耗 <5.5 W |
| 安装形式 | S100 机架 Eurocard 槽位，面板螺钉紧固，非热插拔、非 DIN 导轨 |
| 工作温度 | -20…+55 ℃（转售页有标 -20…+60 ℃ 的，以铭牌为准） |
| 尺寸/重量 | 327.6×14.4×236.7 mm（双高 Eurocard），0.52 kg |
| 生命周期 | ABB 原厂口径：仅作 spare part 供应，Safeguard/MP2×0/CMV>50V 才放本件；标准过程控制器 CMV≤50V 改 DSAI130A 3BSE018292R1 |
产品介绍
从维护者视角切：S100 机柜里最容易被误判的是“通道漂”不是“卡坏”。某个电厂除灰系统曾出现过 4 个料位差压集体偏 +6%，热工班换变送器、查屏蔽接地忙活一天，最后发现是 DSAI130 57120001-P5 第 9–16 通道那组差分参考地簧片氧化，CMV 容限从 100 V 掉到几十伏，现场电机启动瞬间地电位一抬就把小信号顶偏。这块卡的存在理由就一条——老装置就地变送器离柜 80 米、动力电缆同沟敷设，CMV 动辄四五十伏，普通 AI 卡扛不住，它靠 100 V CMV + 差分架构硬吃。
严格来说，ABB 对 57120001-P 的发售是有条件的：订货必须报控制器硬件 license 号，且原厂明确“仅 Safeguard / MasterPiece 2×0 / CMV>50V 用”；你若是 AC450 普通过程站且 CMV≤50V，按 StepUp 应该走 DSAI130A 3BSE018292R1，强插 P5 版不是不能跑，是浪费 CMV 裕度且原厂不保。TCO 层面它归 A 类边界件：NOS 单价万元级，但 Safeguard 安全链上的轴振/缸温/差压一旦采歪，保护误动拒动都是大事故。Advant 这条线 ABB 早归遗留，新件不排产，国内现货 NOS/拆机/翻新三流并存，按机柜残寿 8–12 年做一次 LTB 比故障救火划算。
应用场景与库存策略
模拟量输入卡最阴的故障不是断链，是“采得到但偏”——保护不跳、趋势不对，运行人员按偏值调节，等工艺超标已经迟了。
- 火电 Safeguard 安全链（AC450+MP2×0 收汽机缸温/轴向位移/差压，CMV 现场侧 60–90 V）：非它不可（license+CMV 双绑定）→ 建议每对冗余机架各 1 件热备 + 厂库封 2 件 NOS 冷备。
- 石化压缩机轴温监测（MasterPiece 2×0 挂 16 点 PT100 变送器，动力电缆同桥架）：替代件 CMV 不够会周期性漂 → 建议 LTB 按 10 年残寿囤 3 件，同批次优先。
- 老水泥线生料磨差压（AC410 过程站但现场地电位脏）：若实测 CMV≤50V 应改 DSAI130A，别硬留 P5 → 过渡期备 1 件翻新进 B 类缓冲。
/ 水电辅机集水井液位（距离远、CMV 中等）：允许同机架备用槽预插 1 件 → 供应商代管 1 件 24h 直达即可。
真实案例：西南某自备电厂 #1 机 Safeguard 站半夜报“轴向位移高值告警”但保护未跳，运行按告警减负荷 30% 撑到天亮。查下来 DSAI130 57120001-P5 第 3 通道差分对参考地漏电，轴位移信号叠加了约 1.2 V 共模漂移（相当于 12% 量程）。机房翻出 2017 年 LTB 囤的 NOS 件，断电换槽、灌原 license 配置，20 分钟恢复。那件 NOS 就是当年多买的一件“保险件”——若按随坏随买，现在只能等深圳供应商翻拆机件，最少 3 天。事后该厂把 DSAI130 P5 安全库存从 0 提到 4（每安全机架 1 热备 + 厂库 2 冷备），并把所有 S100 AI 卡的 license 号、槽位、CMV 实测值建档。反思很直白：安全链上的 AI 卡不常坏，但坏起来是“隐性误导”，比硬宕机更费事。
