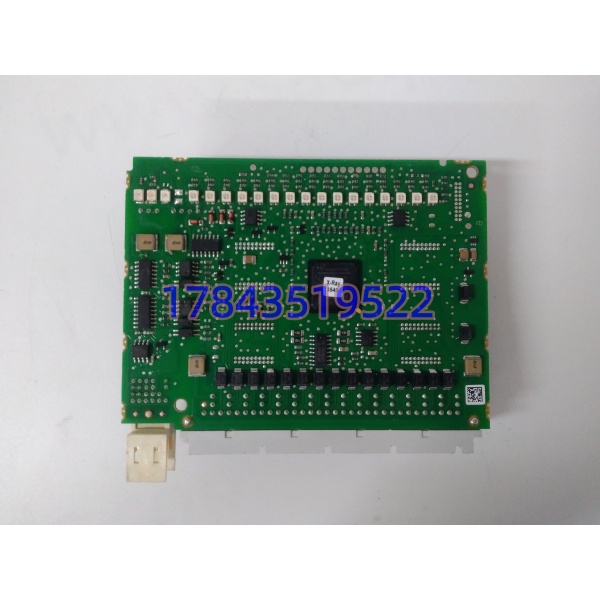

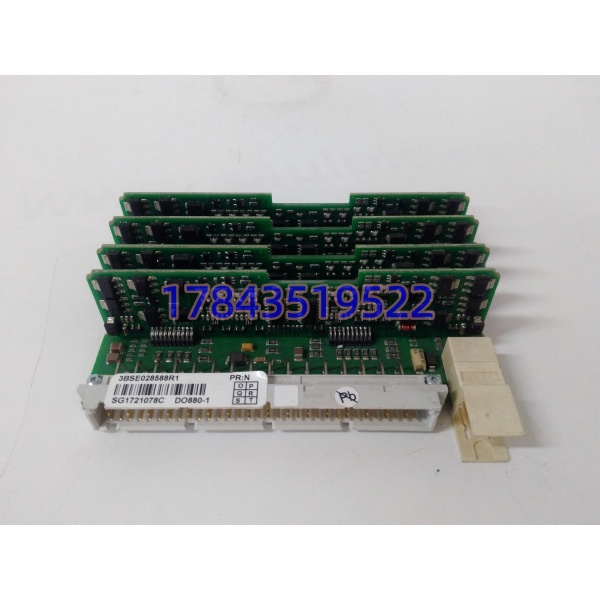

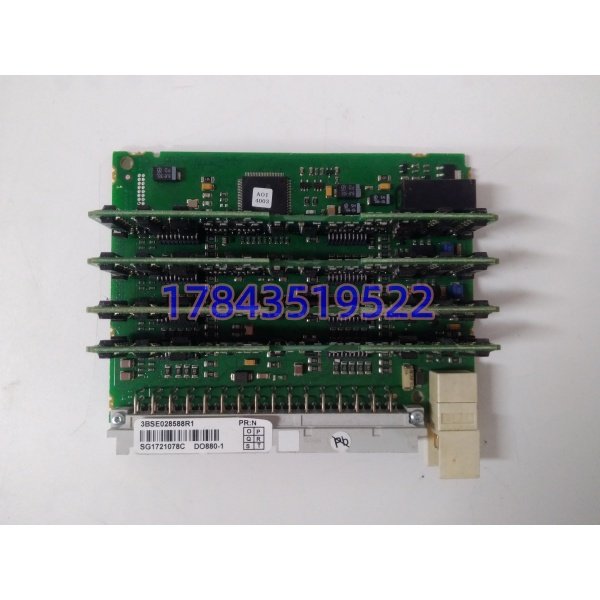

产品详情
· 型号：DO880-1（3BSE028588R1）
· 品牌：ABB
· 系列：S800 I/O High Integrity（配套 PM865/PM891、CI854A/CI840、TU810V1/TU830V1/TU852 MTU、Control Builder M 组态）
规格参数
| 参数项 | 数值/说明 |
|---|---|
| 模块定位 | S800 HI 16-Channel 24 V DC Digital Output (Current Sourcing) |
| 物料号 | 3BSE028588R1（R1 硬件修订；DO880 标准版为 3BSE028602R1） |
| 通道数 | 16 路，单隔离组（groupwise isolated to ground） |
| 输出类型 | 源型 PNP 高边驱动，限流短路保护，感性负载吸收 |
| 额定电压 | 24 V DC（现场侧 19.2~32 V DC） |
| 单通道电流 | 0.5 A 连续，硬件限流；整模满载 5.6 W（16×0.5×24V） |
| 响应时间 | 开/关典型 0.5~1 ms（滤波关） |
| 诊断 | 每通道开路/短路/过温，模块 F/R/W LED + CH1~16 状态灯，无脉冲诊断 |
| 回路监测 | 负载电阻 50 Ω~2 kΩ 可配阈值，断线/短路报警进 800xA 事件 |
| 安全认证 | IEC 61508 SIL3，EN 954-1 Cat 4，TÜV 认；ND（常失电）系统单驱动故障仍可控 |
| 冗余 | 支持模块级冗余对（两 DO880-1 配冗余 MTU 逻辑），主备无扰切换 |
| 背板供电 | ModuleBus 5 V@45 mA + 24 V@≤50 mA；现场 24 V 经 MTU 引入，模块不直接供现场 |
| 隔离 | 通道组-背板 500 V AC 介电，通道间不隔离（同组共地） |
| 最大电缆 | 600 m（屏蔽，依截面降额） |
| 热插拔 | 支持（S800 机笼在线插拔，冗余对可带电换故障件） |
| 端子单元 | TU810V1 / TU812V1 / TU814V1 / TU830V1 / TU842 / TU852 等 |
| 工作温度 | 0~+55 ℃（认证范围 +5~+55 ℃），存储 -40~+70 ℃ |
| 尺寸重量 | 45×102×119 mm（W×D×H），约 0.3 kg |
| 生命周期 | 仍属 S800 HI 在产件，但老项目备件市场以库存/拆机为主；新设计 ABB 推 S800 I/O 后续系 |
| 易混型号 | DO880（3BSE028602R1，绿壳标准版非 SIL3）、DO890（继电器输出）、DX561（AC800M 本地 8 点） |
产品介绍
DO880-1 是 S800 里干安全输出那块黄壳卡。16 路 24 V 源型输出，每路高边 MOS 驱动带限流和过温关断，板载诊断能区分”现场线断了”和”模块驱动坏了”——这对 ESD 回路很关键：阀线圈断路如果在检修时被系统提前报出来，就不会等到跳车那一刻才发现电磁阀不动。SIL3 不是贴标，是输出驱动故障容忍度 1（IEC 61508 定义），ND（常失电）系统里哪怕一路驱动失效，另一路仍能维持安全态。和绿壳 DO880 比，-1 固件诊断更厚、壳体黄色区分 HI 等级、Control Builder M 里组态选项多一项”High Integrity Mode”，插错壳系统会报模块类型不匹配。
和上一轮 CI854AK01 分工：CI854A 在 AC800M 机箱 CEX 槽收 Profibus 从站，-1 在 远程机笼（经 CI854A 或 CI801/CI840 挂 ModuleBus）做执行输出，两者不在同一个背板。坦白讲 -1 原厂还没真停产，但老装置备件采购常碰到渠道把绿壳 报，物料号 3BSE028602R1 和 3BSE028588R1 差一位，插进去 800xA 工程里 HI 安全组态加载失败。它的现场价值是”ESD 阀半夜不动是 某通道驱动 MOS 老化限流提前跳，拔黄壳留 TU852 底座，插同号新件下配置 10 分钟，16 路输出全绿”。
应用场景与行业案例
我在某炼厂 SIS 改造碰到过： 里 带 16 台 ESD 切断阀电磁阀，其中 CH9 在月度回路试验时”输出命令已发但阀不动”，Force 测试发现该通道限流值在 0.45 A 就触发保护（正常 0.5 A 不跳），MOS 管 Rds 漂移。非计划停机不怕阀坏，怕这种”驱动边际退化→试验时才暴露→真实跳车时不动作”——安全审计里叫”潜伏危险失效”，比明故障更阴。
典型场景：
- D： 经 TU852 驱电磁阀、停泵继电器，SIL3 回路里 2oo3 表决阀组，单模块故障不降级。
- 电厂汽轮机 ETS：AST 电磁阀两两 冗余对，常失电设计，模块驱动坏一路另一路仍带电保持。
- 制药批次联锁：反应釜进料阀限位反馈+切断指令同模件，开路诊断提前报接线松动。
- 海上平台火气：F&G 声光经 黄壳，盐雾环境 MTU 选 TU830V1 防腐型。
- 老线保产：EPC 原图锁定 3BSE028588R1 黄壳，采购单只写””买回绿壳 3BSE028602R1，800xA 安全工程编译报错。
真实案例：
华北某化肥厂 2011 年 800xA SIS，2023 年检修发现一面 HI 块 中有 1 块 F LED 常红，Control Builder 读”Output Driver Degraded CH3/CH11″。库房领出新 “的库存，3BSE028588R1 对，但壳体是绿壳（商家拿 重贴黄标），插进 TU852 后 800xA 认到模块但 HI 安全签名校验失败，安全组态拒绝加载。退掉，找 ABB 授权商订原厂黄壳件（壳体颜色+激光打码双核对），出厂带 SIL3 自检报告（16 路带载 0.5 A 老化 48 h 无限流误跳），窗口期 40 分钟换完，ETS 试验 CH3/CH11 动作电压 24.1 V 不跌。安全工程和 差一个尾缀一个壳色，安全系统里不是参数问题，是认证链断了，审计一票否决。”
