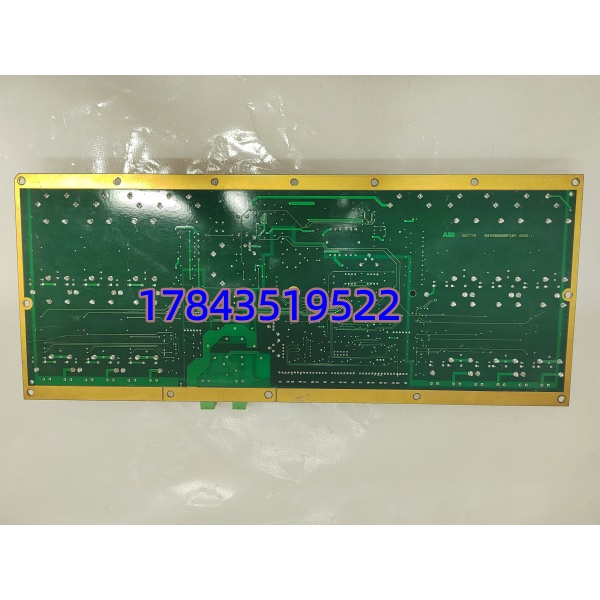

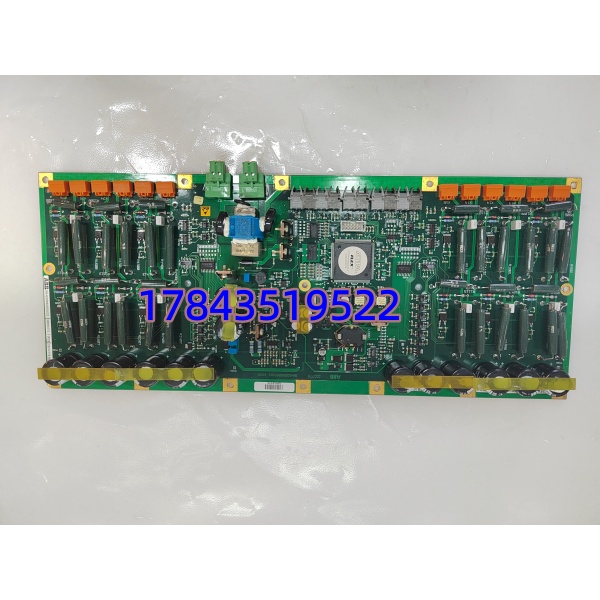

产品详情
· 型号：DDC779BE02
· 品牌：ABB
· 系列：DCS800 直流传动 Digital Drive Control Unit（DDCU）/ Advant OCS MasterPiece 200 Series
规格参数
- 完整物料号：3BHE006805R0002（板面丝印 DDC779 BE02 或 DDC779BE02）
- 适用系统：ABB DCS800-S 系列直流传动装置（DCS800-S02/S03/S04 等）；部分老装置用于 Advant MasterPiece 200 控制机架
- 处理器：工业级 32-bit 微控制器 + DSP 协处理器，执行速度/转矩/磁场控制算法
- 控制功能：双闭环速度/转矩控制、弱磁扩速、摩擦补偿、IR 压降补偿、电流限幅、斜坡发生器
- 反馈接口：增量编码器（TTL/HTL，最高～500kHz）、测速发电机（Tacho ±300V max）、电枢电压反馈
- 模拟量输入：2路 ±10V / 0–20mA / 4–20mA（速度给定、转矩限幅等，软件可组态）
- 数字量 I/O：多路可编程 DI（启动/停止/方向/急停/使能）、DO（运行/故障/准备好/报警）——具体点数依 DCS800 柜型，通常 6～10DI / 3～6DO
- 通讯接口：标配 CANopen（柜内与功率单元通信）；可选 Profibus DP / DeviceNet / Modbus RTU 插卡（需对应 Option 槽）
- 供电方式：由 DCS800 整流/逆变单元内部开关电源经背板供给 +24VDC / +5VDC / ±15VDC，不独立外接
- 参数存储：板载 EEPROM + 电池备份 SRAM（部分版本），支持参数集备份/恢复（需 DriveWindow/DriveComposer）
- 前面板指示：PWR（电源）、RUN（运行）、FLT（故障）、COM（通讯活动）LED
- 安装方式：插入 DCS800 控制箱导轨或 Advant MP200 机架插槽，带锁紧杆
- 涂层：工业级 PCB 敷形涂层（Conformal Coating），耐油雾、粉尘
- 工作温度：0℃～+60℃（贮存 -40℃～+85℃），5%～95% RH 非凝露
- 防护等级：IP20（控制柜内安装）
- 认证：CE、UL、cUL、IEC 61800-5-1
产品介绍
DDC779BE02 是 ABB 直流传动柜的”大脑”——数字驱动控制单元（DDCU）。它跑双闭环 PID、处理测速机或编码器反馈、给出三相全控桥触发角，并通过 CANopen 跟功率单元（ARM/APM 模块）对话。上位通讯（Profibus 等）走选件卡槽，不影响核心控制。老 Advant MP200 系统里同名板作 CPU 跑过程逻辑，此时背接 MasterBus 300。
坦白讲， 这板子最大的坑是版本后缀——DDC779BE01/BE02/BE03 固件和参数结构不完全互通，换错可能 DriveWindow 读不出或参数恢复失败。买备件必须抄旧板完整丝印”DDC779BE02 3BHE006805R0002″，光看 3BHE006805R0002 不够保险，最好核对 Firmware Version（如 FW x.xx）也一致。
应用场景与行业案例
我在现场最怕直流主传动机组报”Control Board Fault”——轧机主传动跳车，整条连退线跟着停。 的 DDC779BE02 很少坏，一旦受潮或 EEPROM 掉参就会这样，参数恢复比换板更费时间。
典型场景：
- 冶金轧机主/辅传动（热连轧粗轧、冷连轧、平整机）—— 配 DDC779BE02 做高动态响应速度/转矩闭环，非它不可因需原厂触发算法与 Tacho 接口匹配
- 造纸分部传动（多单元同步、施胶/压光/卷取）——支持编码器反馈 + 模拟给定，与 ABB 800xA 或 S7 通过 Profibus 联动
- 矿山提升机/港口起重机——转矩控制模式 + 安全限位 DI 联锁，参数含 S 曲线加减速
- 老 Advant OCS 装置（化水/输煤程控 MP200 机架）——作控制处理器板，执行顺控与 PID，配老 S100 I/O
真实案例：
华东某冷轧厂，夜班 #3 平整机 报”CONTROL BOARD FAILURE”，RUN 灯灭 FLT 常亮，重新上电几次仍报同错。拆出 看 PCB 敷形涂层边缘轻微吸湿变色，EEPROM 校验不过。库房有块拆机测良同编号（3BHE006805R0002，FW 版本一致），断电拔出旧板插入新板，上电 DriveWindow → Download Parameters（从备份 .dri 文件）→ Start，约 8 分钟恢复运行。电气班长说：”这板子十五六年不坏，南方梅雨季潮气是杀手，每年停机烘干柜子，按柜配一块。”
