描述
产品详情

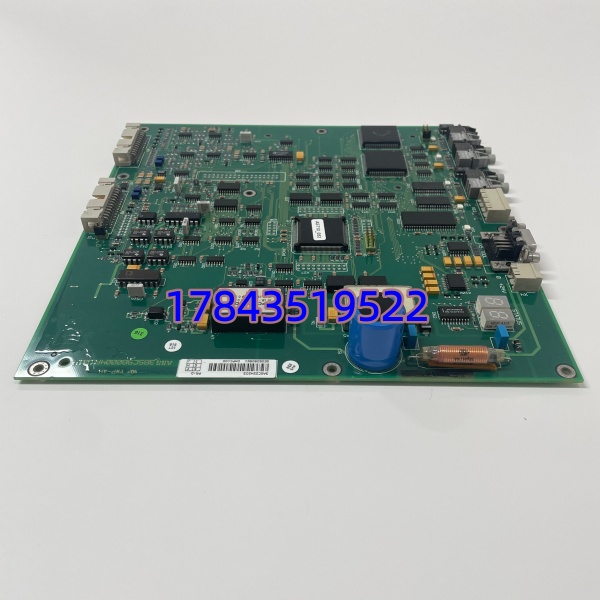

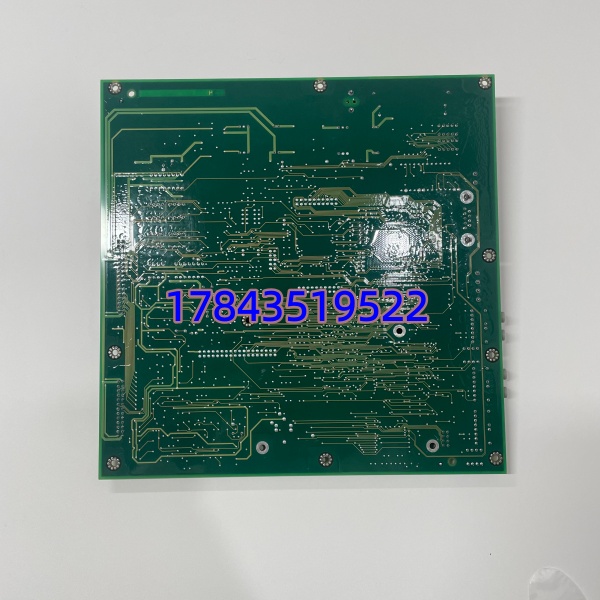

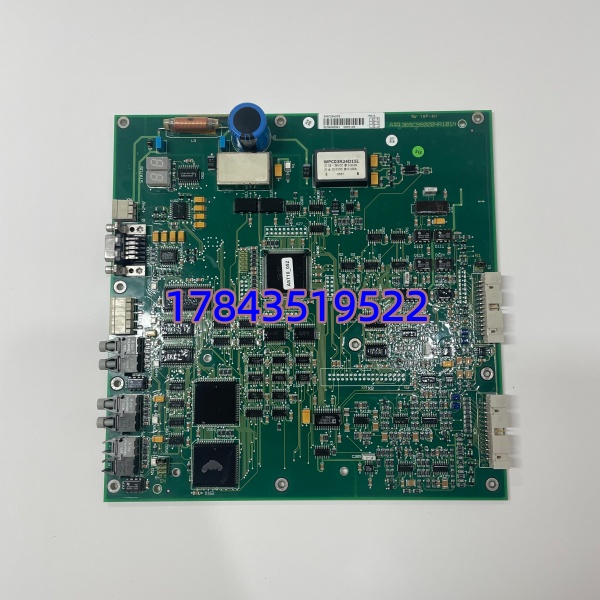

· 型号： DAPC100（3ASC25H203）
· 品牌： ABB
· 系列： ACS6000 Medium Voltage Drive — IGCT Gate Control Card (配合 DAPU100)
技术参数
- 卡片类型：DAPC100 — IGCT Gate Control & Communication Card（安装于 DAPU100 组件或 ACS6000 控制/功率槽）
- 物料号：3ASC25H203（部分文档标 3ASC25H203-x 为涂层/rev 变体）
- 适用系统：ABB ACS6000 系列中压交流传动（ACS6016 / ACS6020 / ACS6040）、LCI 及 HVDC Light 相关 IGCT 功率柜
- 配对功率单元：DAPU100（3ASC25H204，含阳极限流电抗+驱动功率级），配合 5SHYxx 系列 IGCT（如 5SHY35L4520）及 5SDF 二极管
- 光纤接口：
- 接收（Rx）：来自控制板 CDP312 / GDD 的 Gate ON/OFF 光纤脉冲（波长 850nm 或 1310nm 依版本，通常 62.5/125μm POF/玻璃）
- 发送（Tx）：状态反馈光纤（desat / overtemp / communication OK）回传控制板
- 典型配置 2~4 路 Tx/Rx 依相/桥臂
- 门极功能：译码光纤指令 → 触发 IGCT 正向导通脉冲 + 反向关断抽取电流，内含 dv/dt 保护时序、尾部电流监测窗口
- 供电：由 ACS6000 控制背板或 DAPU100 局部电源提供 +24V DC（典型功耗 <3W 控制侧）
- 诊断功能：上电 BIST（Built-In Self Test）、光纤断线检测、门极通路测试（Gate Test via CDP panel）、欠压锁定（UVLO）
- 状态指示：前面板或板载 LED — PWR（电源）、COM（通信/光纤链接）、ERR（故障），依具体版本
- 安装方式：插入 DAPU100 指定子槽或 ACS6000 功率柜控制板区（依柜型），带导向销/锁紧螺钉
- 工作环境：0°C ~ +55°C（功率柜控制区），-25°C ~ +70°C（存储），5%~95% RH 非凝露
- 尺寸/重量（约）：标准 Eurocard 子卡，约 150×100×25 mm，<0.3 kg
- 认证：CE、RoHS，符合 IEC 61800-5-1绝缘与 EMC 要求
产品介绍
现场碰到过 ACS6016 主传动报”Gate Driver Communication Loss — Phase A DAPC”，清光纤接头无效——拆出 DAPC100 发现板载接收光耦老化致灵敏度下降，换新后误码率归零且 Gate Test PASS。（严格来说，DAPC100 必须与 DAPU100 及指定 IGCT 型号成套匹配，若你原柜是极早期非 DAPC100 架构（老 DAPC 编号不同）需确认控制固件是否支持；另外换 DAPC100 时，只换控制卡不查功率接触是现场常见遗留隐患。）
采购要点： 单价不高但是 IGCT “能否被正确触发”的前提——门极控制卡故障表现和 功率级故障很像（都报 Gate Fault / Comm Loss），排查时建议先清光纤再做 Gate Test 区分。市面多为 NOS 或经光纤环回+BIST 认证翻新品，要求供应商提供 SN、原厂标签及门极光纤环回 OK 记录。关键传动柜建议按 N+1 留 冷备（体积小易存储），+IGCT 另按情况备。
替换与升级建议
✅ 直接替换
- 3ASC25H203 不同批次/minor rev（含 3ASC25H203-x 涂层版）：完全互换，插入 对应槽或柜内控槽，CDP 参数无需改动（建议做 Gate Test 确认）。
- 同代 配对不同 IGCT 版本（只要 兼容该 IGCT）： 本身通用，不随 IGCT 型号变化。
⚠️ 软件兼容（需确认）
- 极早期 ACS6000 用非 编号门极卡 → ：机械可能不兼容（插槽定义不同），且需控制固件 CDP312 fw ≥ 指定版本支持 协议——不确定把控制卡型号/柜内旧板照片发我们确认，通常不推荐跨代盲换。
❌ 硬件不兼容
- 本身（功率+电抗单元）≠ （控制卡）：两者功能不同不可互替，买错插不进对应槽位。
- ABB AC 800M CEX 模块、Triconex 门极板、Siemens 驱动卡：完全无关架构。
建议关键机组按 1:1 留 冷备。无 NOS 新件选经光纤环回测试认证翻新品，附 SN + 原标签 + 测试记录。更换时同步确认 光纤接头清洁度与 IGCT 门极端子压紧。
常见问题解答 (FAQ)
-
= 阳极限流电抗+门极功率驱动级（大件）； = 门极控制/通信子卡（小卡，常插在 上或邻近槽）。报警若指向 “Gate Comm Loss / DAPC No Response” 优先怀疑 或光纤；若 “Gate Desat / Hardware Fault on DAPU” 倾向 或 IGCT 本身。不确定两个都备或先提供报警代码帮判。
- 3ASC25H203 不同后缀（-A、-B 等）能互换吗？
通常可以，后缀多为元件/涂层 revision，光纤定义与背板兼容。换后建议在 CDP 面板执行 Gate Test 验证通信与驱动正常。
- 支持热插拔吗？换时要停机吗？
功率柜建议完全切断直流母线并 LOTO 后再操作 （虽部分架构允许在线插拔控制子卡，但 IGCT 系统处运行态插拔存光纤误触发风险），ABB 安全手册要求停电更换。
- 怎么判断好坏？你们测试吗？
要求供应商提供：① 控制侧 +24V 上电 LED 正常；② 门极光纤环回测试（发测试脉冲回收状态 OK，无 Error）；必要时示波检查门极时序。我们发货附光纤环回测试记录及 SN 照片。
