描述
产品详情

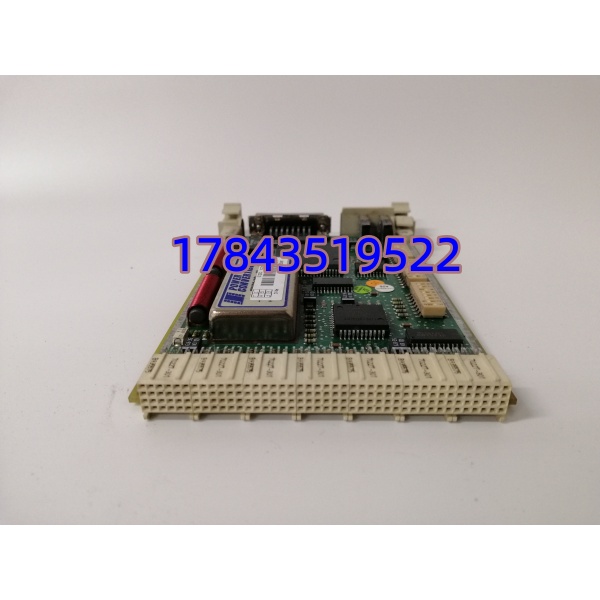

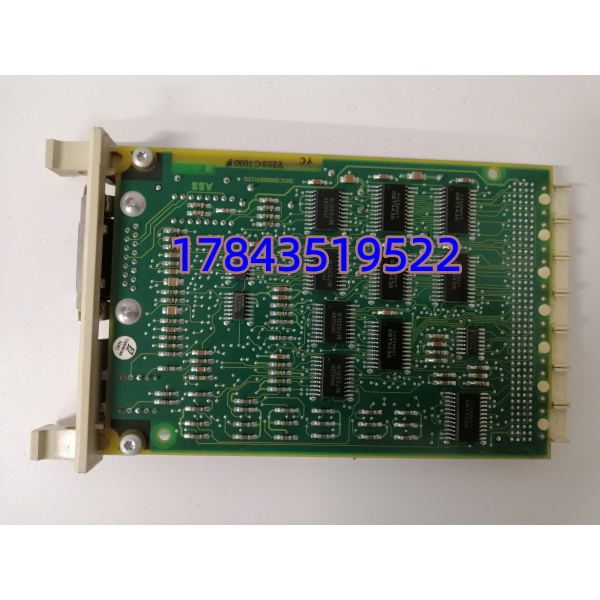

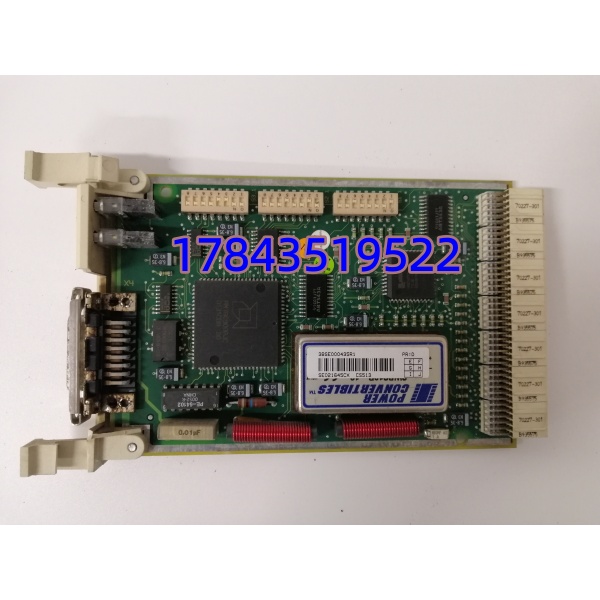

· 型号：CS513
· 品牌：ABB
· 系列：Advant OCS（AC410 / AC450 / AC460）
技术参数
| 参数项 | 指标值 |
|---|---|
| 模块定位 | IEEE 802.3 LAN Module（MB300/MB300E 总线接口） |
| 完整订货号 | 3BSE000435R1（AC450 归并件 CS513AK01 3BSE091971R1，AC460 归并件 CS513AK02 3BSE091972R1） |
| 适配控制器 | AC110 / AC220 / AC410 / AC450 / AC460 / SG400（Advant Master 体系） |
| 安装位置 | Advant 控制器机架通信槽（VME 风格背板，非 AC800M CEX 槽） |
| 总线协议 | MasterBus 300（标准，BIN1）/ MasterBus 300E（扩展，BIN3），DIP S3 切换 |
| 物理层 | IEEE 802.3；早期 AUI DIX 15-pin + 外接 MAU 转 BNC 10BASE2 / 75 Ω 同轴；后期 Rev 带 RJ45 10/100BASE-T |
| 令牌速率 | MB300 报文级约 1.5 Mbps |
| 节点容量 | 单 MB300 网段 ≤32 节点（含控制器、OWP、历史站、中继） |
| 最大距离 | 无中继约 500 m（1.5 Mbps），加 MAU/中继扩展 |
| 终端电阻 | 总线两端 75 Ω（同轴介质），DIP S1/S2 设 Net/Node |
| 供电 | 机架背板 5 VDC（≈0.25 A）+ 24 VDC（≈0.25 A），典型功耗 ≈8 W |
| 热插拔 | 不支持（Advant AC410/450 机架断电拔插） |
| 指示 | 前面板 PWR / Link / Activity / Token / Fault LED（依 Rev） |
| 组态工具 | PG2000 / Composer，DIP 物理设定须与工程 Net/Node 一致 |
| 工作温度 | -20 ℃ ～ +60 ℃（个别页标 0~50 ℃，以铭牌 Rev 为准） |
| 存储温度 | -40 ℃ ～ +85 ℃ |
| 湿度 | 5-95 % RH 非冷凝 |
| 防护等级 | IP20（柜内） |
| 尺寸/重量 | 约 234×108×18 mm，0.2 kg |
| 认证 | CE / cULus（部分 Rev 可选 ATEX，以铭牌为准） |
| 状态 | 原厂 Obsolete，渠道走库存新件/拆机/检修翻新 |
产品介绍
MB300 令牌环 1.5 Mbps、IEEE 802.3 前端、DIP 拨码切标准/扩展模式——这三个硬参数基本锁死 CS513 在 Advant 老 DCS 里的位置。它不占 PM 主 CPU 线程：背板走 MIB 总线拿过程变量和 SOE，前面板把 MB300 帧映射成以太网包给 MasterView 操作站、Composer 工程站、历史服务器，老系统往 800xA 迁的时候它也是那道不走外置网关的 native 桥。
严格来说它只在 Advant AC410/450/460 这条窄链里算原生件：插进 AC800M CEX 槽的物理尺寸和背板定义全不对，CI855K01 才是 AC800M 侧做 MB300 桥的货，两者同协议不同宿主，别混谈。某个造纸厂 PM 机柜碰到过：操作站周期灰屏，查交换机没问题，最后发现 CS513 早期 BNC 版外接 MAU 里 75 Ω 终端电阻松脱， 令牌丢站；换 RJ45 后期版前不处理原同轴电缆老化，新板上去同样掉线——接口版本（BNC 还是 RJ45）比订货号尾号更先决定能不能直接用。它不适合新项目主选（Advant 整体停产生态，迁移路径走 AC800M+CI855 或 800xA），老柜抢修换它是续命成本最低的方案。
