描述
产品详情

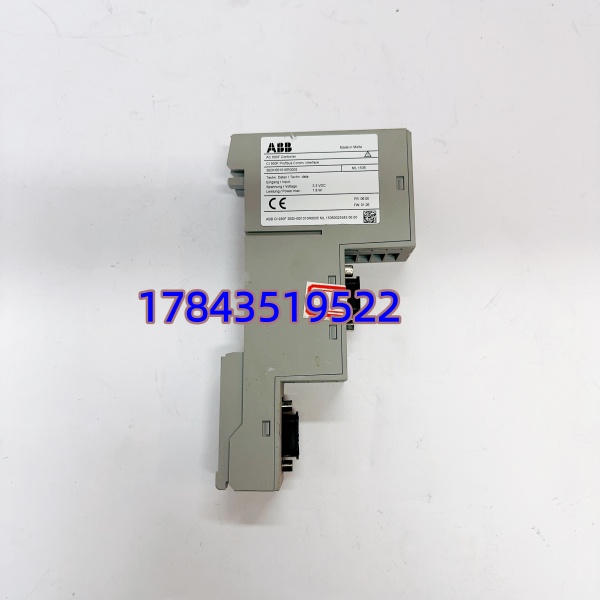

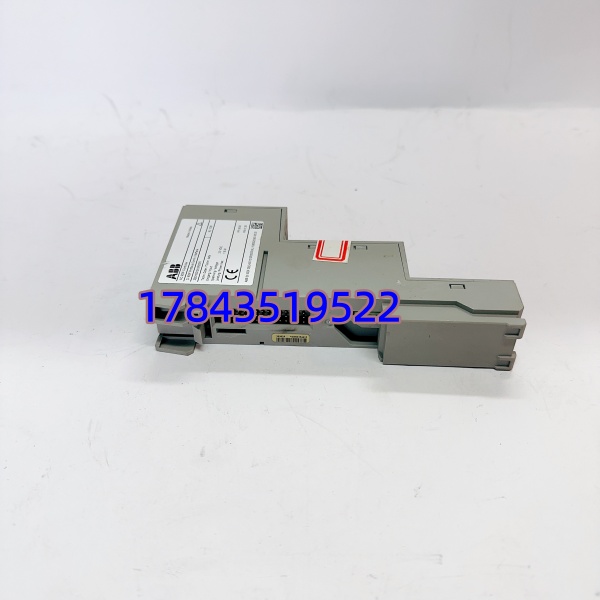

· 型号：CI930F
· 品牌：ABB
· 系列：AC 900F / Freelance DCS（插于 AC 900F CPU 的 CEX-Bus 扩展槽）
规格参数
- 产品类型：PROFIBUS DP 主站通信接口模块
- 订货号：3BDH001010R0005
- 通信协议：PROFIBUS DP-V0 / DP-V1（主站模式）
- 传输标准：EIA RS-485（符合 EN 50170 标准）
- 通信速率：9.6 kbps – 12 Mbps（自适应或组态设定）
- 接口：2 × D-Sub 9 针母座（Line A / Line B 各一）
- 最大从站数：126 个 PROFIBUS DP 从站
- 双口内存：64 kB（用于 CPU 与 PROFIBUS ASIC 间高速数据交换）
- 冗余功能：支持 PROFIBUS 线路冗余（Line A/B 双路径）及控制器冗余
- 供电：由 AC 900F CPU 背板 24V DC 取电，典型工作电流 80 mA，功耗约 1.8–2 W
- 隔离：信号侧与背板电位隔离（符合 EN 50170 标准），共模抑制比 ≥80 dB（50/60 Hz）
- 数据交换延迟：≤1 ms（12 Mbps 满载工况）
- 特殊功能：支持热插拔（Hot-Swap）、运行中在线配置（Hot Configuration）

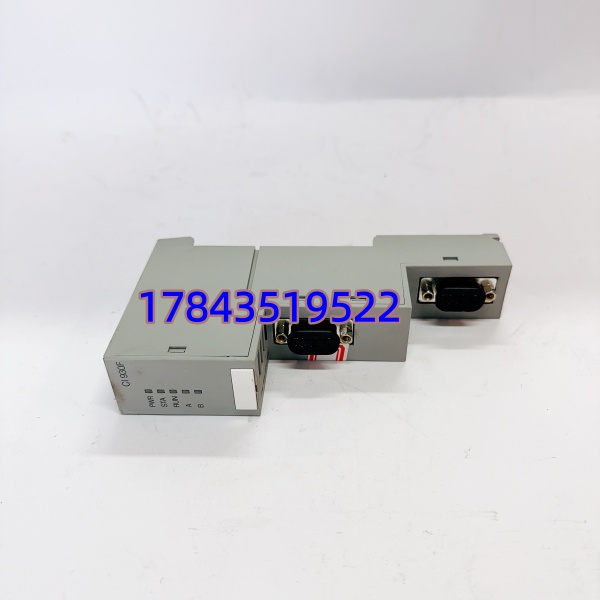

- 诊断功能：电源状态(PWR)、模块状态(STA)、运行指示(RUN)、Line A/B 通信状态，各由独立 LED 指示
- 保护功能：电位隔离保护、过流保护
- 安装方式：插入 AC 900F 控制器 CEX-Bus 扩展槽
- 工作温度：-20 … +70 °C
- 存储温度：-40 … +85 °C
- 相对湿度：5%–95%（非冷凝，无结露）
- 防护等级：IP20（IEC 60529）
- 防腐等级：ISA 71.04 G3
- 振动：10–500 Hz，1.5G（X/Y/Z 各轴 30 min）
- 冲击：25G（11 ms，X/Y/Z 各 3 次）
- 壳体材料：阻燃 ABS 塑料（UL94 V-0 级）
- 认证：CE、cULus Class 1 Div 2、RoHS、WEEE
- 工程软件要求：Freelance 2013 或更高版本
产品介绍
CI930F 是 ABB Freelance DCS / AC 900F 平台的 PROFIBUS DP 主站通信卡，插在 CPU 的 CEX-Bus 扩展槽里，一头连控制器，一头通过 RS-485 总线挂最多 126 个 DP 从站。它同时支持 DP-V0（周期 I/O 数据交换）和 DP-V1（非周期参数访问、诊断），意味着你不仅能扫 I/O，还能从工程师站远程读变送器量程、做现场仪表校准——不用跑现场拔表头。
坦白讲，这模块在现场最怕的不是坏，是总线电缆出问题导致整条 DP 链路通信中断。CI930F 的双线冗余（Line A/B）设计就是为此——主缆断了自动切备用，切换时间毫秒级，操作员画面可能都察觉不到。有一点要注意：3BDH001010R0005 是 R0005 版本，不要与 R0002 等其他版本混插在同一个冗余对的两条总线上，虽然物理兼容但固件差异可能导致诊断信息不一致。
应用场景与行业案例
我在现场遇过最棘手的是化工厂 DP 总线经过变频器柜旁，电磁干扰导致 CI930F 报”Line A Communication Error”反复闪断。加光缆中继隔离后解决，但那时整条生产线晃了 20 分钟——如果早做总线冗余设计就不会这么被动。
典型场景：
- 石油化工装置 Freelance DCS——CI930F 挂 ABB 变频器（ACS800/880 带 DP 选项）、S800 远程 I/O 站、智能阀门定位器，一条总线搞定
- 火力发电厂辅机程控（输煤/除灰/化水）——通过 DP-V1 远程读现场仪表诊断信息，减少巡检跑腿
- 冶金轧线传动控制——要求 12 Mbps 高速率和 ≤1ms 数据交换延迟，PROFIBUS DP 比 Modbus RTU 稳得多
- 水厂/污水厂 SCADA——CI930F 连接多台 DP 从站流量计、分析仪，双线冗余抵御户外电缆老化断芯
真实案例：
华南某 500kt/a 乙烯项目，Freelance DCS 下挂 80 多个 PROFIBUS DP 从站（大部分是 ABB ACS880 变频器和 E+H 智能变送器）。一次雷雨后 Line A 总线报大面积从站丢失， 前面板 Line A LED 熄灭。切换到 Line B 后系统恢复，但暴露了单缆风险。大修时加装冗余总线电缆（利用 第二个 D-Sub 口），并在 Freelance 工程站配置 Line Redundancy 参数。之后同段电缆被挖断两次，系统均自动切 Line B，生产零中断。工程师感慨：”双线冗余不是选配，是保命—— 这第二个口当初差点因为省线没接。”
