描述
产品详情

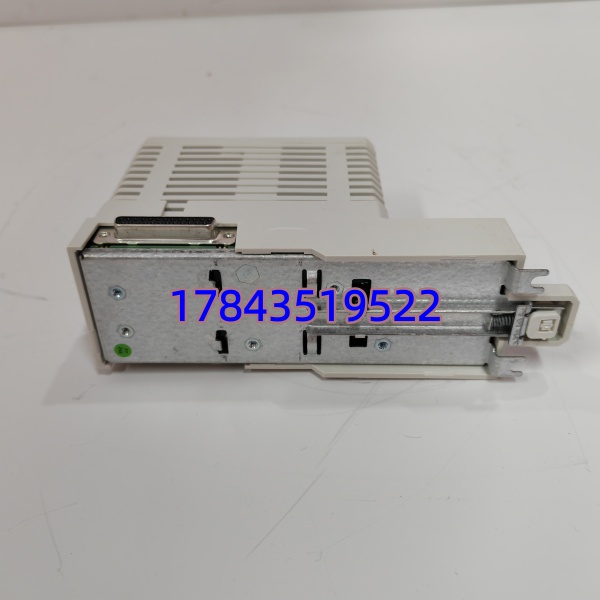

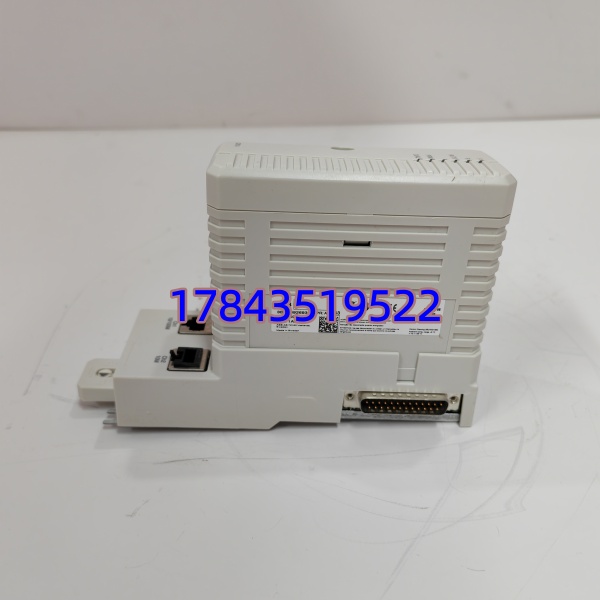

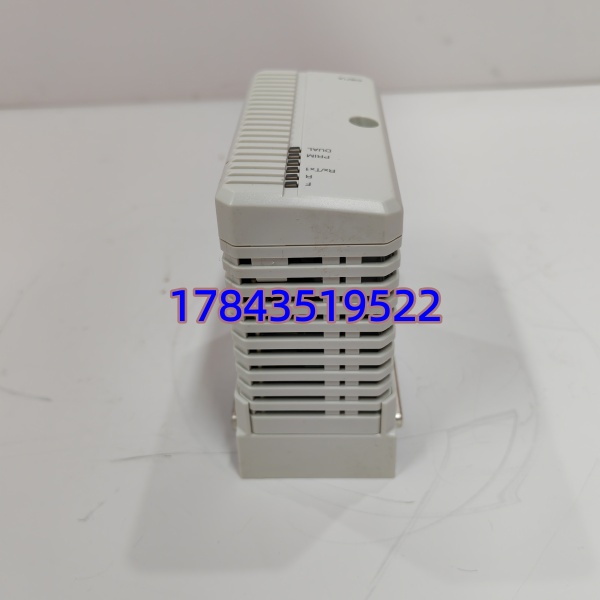

· 型号：CI871AK01（3BSE092693R1，基型 CI871 + TP867 + 软件许可证）
· 品牌：ABB
· 系列：AC 800M Process Controller CEX-Bus Communication Modules
规格参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 产品型号 | CI871AK01，订货号 3BSE092693R1 | “K01″后缀含 TP867 终端插头及 Profibus DP Master 许可证 |
| 基型模块 | CI871 — Profibus DP-V1 Master Interface for AC 800M CEX-Bus | 插于控制器单元(如 PM891)右侧 CEX 扩展槽 |
| 通信协议 | Profibus DP-V0 / DP-V1 (Class 1 Master)，支持 DPV1 acyclic services | 从站须符合 EN 50170 / IEC 61158 |
| 传输速率 | 9.6 kbps / 19.2 k / 45.45 k / 93.75 k / 187.5 k / 500 k / 1.5 M / 3 M / 6 M / 12 Mbps | 自动波特率侦测，网络内须统一速率 |
| 最大从站数 | 125 个 DP 从站（逻辑地址 1~126），实际受扫描周期限制 | 单个 CI871 建议 ≤80 个密集数据从站 |
| 接口形式 | Sub-D 9-pin Female（D-Sub 9），RS-485 差分驱动，光电隔离 ≥1 kV | 符合 Profibus DP 标准引脚定义（A/B/M/GND） |
| 配套附件 | TP867 — Profibus 总线终端电阻插头（含 Switch），随 K01 套装提供 | 总线两端须各装一只激活终端电阻 |
| 供电方式 | 由 CEX-Bus 背板 +5 V DC 供电，典型功耗 ≤2.5 W | 不另接外部电源 |
| 状态指示 | MOD（模块状态）、COM（通信活动）、ERR（错误）LED + 各通道状态 | 可通过 Control Builder M Online 诊读详细报错码 |
| 配置工具 | ABB Control Builder M / Freelance Engineering，需导入对应 GSD 文件 | 严格来说固件 ≥ V5.x 完整支持 DPV1 acyclic，老版本 V4 部分功能受限 |
| 隔离电压 | 信号↔系统背板 ≥1000 V AC（1 min），符合 IEC 61010-1 | |
| 电磁兼容 | IEC 61326-1 Industrial EM Environment，EN 55011 Class A | |
| 工作环境 | 0℃ ~ +55℃ 运行，-40℃ ~ +70℃ 存储，5%~95% RH 无凝露 | |
| 安装方式 | 插入 AC 800M CPU 或 BC810/BC820 扩展总线耦合器的 CEX 槽，旋紧锁紧杆 | |
| 认证 | CE、cULus、DNV/GL（船用可选）、RoHS 合规 |
产品介绍
在某造纸整线改造项目里碰过 CI871 惹的祸——新老驱动器混挂同一根 Profibus 网，末端忘了激活 TP867 终端电阻，跑半年后偶发 DP 从站”短暂丢失又自恢”，查了三天才发现是反射驻波引起边缘从站位错误。CI871AK01 本质上就是把 AC 800M 控制器变成 Profibus DP Class 1 主站的网关，负责周期性轮询变频器、智能阀门定位器、远程 I/O 等从站数据，同时支持 DP-V1 非周期参数读写（比如做定位器行程标定不用另接 HART 调制解调器）。
从 TCO 角度看这模块本体故障率很低（MTBF 标称 >20 万小时），真正的风险点是：①现场总线受感应雷击打坏 RS-485 驱动芯片（建议加外置总线隔离中继器）；②老项目升级固件后 GSD 版本不匹配导致 Config Error。按 ABC 分类归 B~A 类（视装置规模而定）——若单条 Profibus 网挂了几十台驱动或安全相关的从站，建议按控制器机架数 N+1 留一块测好的冷备件（务必连同 TP867 一起保管，别光囤模块忘了插头）。严格来说它只在 PM8xx 系列 CEX-Bus 插槽直接兼容，塞不进老代 AC 450 或 S800 I/O 底座。
应用场景与库存策略
CI871 一旦物理损坏或因雷击打坏 RS-485 口，对应 Profibus 网段全掉——在连续工艺装置上这意味着整条产线或部分关键驱动失联，有些工况会触发 ESD 或 MFT 旁路报警，非计划停机代价高昂。而这块模块的代理渠道交期现在偶有 8~16 周波动（请以 ABB 最新 PCN 为准），二手市场存在把 CI871A（无许可证）当 AK01 卖混淆的情况。
- 火电/化工 DCS（AC 800M）驱动 Profibus 现场设备——变频器（ABB ACS800/880）、智能阀门定位器（TZID-C/TZIDC）、远程 I/O → 非它不可因 CEX-Bus 专有架构 + Profibus Master 许可证绑定 → 建议每控制站按 N+1 备 1 块密封冷备（含 TP867），年度定检时核对 firmware 版本与在线一致。
- 造纸/冶金整线传动 Profibus DP 网络——多段总线耦合器下挂数十台传动装置 → 建议区域备件中心 Pool Stock（覆盖全厂同型号机架），但注意不同固件 Rev 混用可能引发 Config Mismatch，最好统一 Rev 后集中备货。
- Freelance 800F 系统（部分版本兼容 CI871）——确认 Engineering 工具版本支持后可用于连接 Profibus 从站 → 若混用 AC800M 与 Freelance 环境，建议分别确认 GSD 兼容性再采购，勿盲目按外观相同就互借。
- 防雷/抗干扰补充措施——现场 RS-485 口建议串接 Profibus 专用隔离中继器或加装浪涌保护器（IEC 61643-21Class II），这是降低 端口损坏率最划算的投入。
真实案例：南方某 PTA 装置 2022 年春检发现 #1 反应区 AC 800M 柜 Slot 3 的 CI871AK01 报”Bus Error – Short Circuit Detected”，复位后几小时再报。拆下目视无明显烧灼，但 RS-485 口对地绝缘仅 30 kΩ（新件应 >10 MΩ）——追溯是现场新增一台旧式第三方从站接地不良引入共模电压致接口芯片软损伤。库房无备件，原厂交期 12 周，最终从已停用试验台拆机顶替（先测绝缘合格），花半天做 GSD 重下装和总线扫描验证。事后该厂把 CI871AK01（含 ）、CI854A（Modbus 主站模块）全按 N+1 建冷备，并在所有出柜 Profibus 总线首端各加一只光隔中继器。教训直白：通信接口模块是现场总线的门户，雷击/接地不良比自然老化更致命，备件要有，前端保护也要做。
