产品详情
· 型号：CI867K01（3BSE043660R1）
· 品牌：ABB
· 系列：AC 800M Communication Interface (CEX)
规格参数
| 参数项 | 规格值（CI867K01 3BSE043660R1，以 ABB 原厂 Datasheet 为准） |
|---|---|
| 插槽位置 | AC 800M 控制器（PM861/864/865/866/867）CEX 总线扩展槽 |
| 处理器 | 独立嵌入式通信协处理，不占主 CPU 扫描周期 |
| 以太网口 | 2×RJ45 10/100 Mbps 自适应（部分渠道页标 4 口，原厂以 2 口为准） |
| 支持协议 | Modbus TCP（M/S）、EtherNet/IP、PROFINET IO Controller/Device、OPC UA、HART-IP、MQTT |
| 冗余协议 | MRP（IEC 62439-2）、PRP/HSR（IEC 62439-3，固件相关） |
| 隔离 | 端口对内部逻辑 ≥1.5 kV AC |
| 背板供电 | 由 CEX 总线 +5 V DC 给出，典型 3.5 W |
| 配置软件 | ABB Control Builder M V6.0 及以上，800xA 下装 |

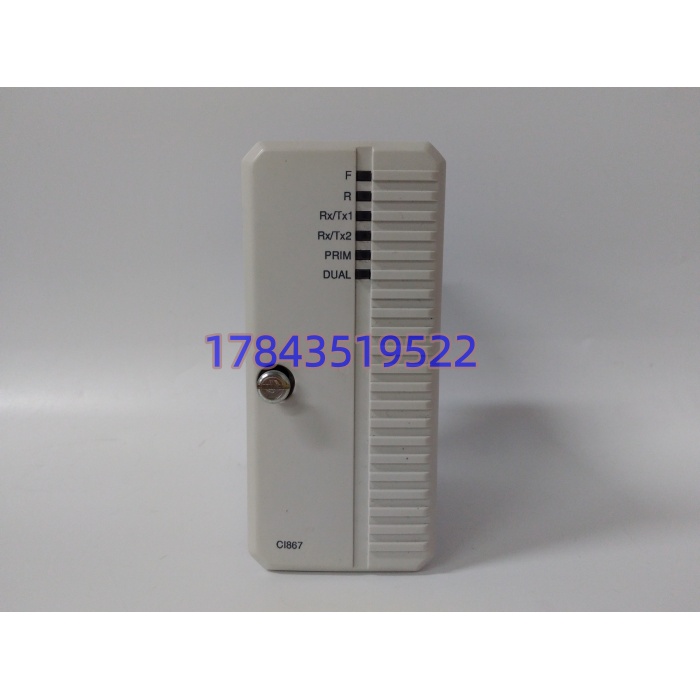

| 状态指示 | 每口 Link/Act LED，模块 OK/RUN/ERR |
| 工作温度 | 0 ℃ ～ +60 ℃ |
| 存储温度 | -40 ℃ ～ +85 ℃ |
| 湿度 | 5%–95% 非凝露 |

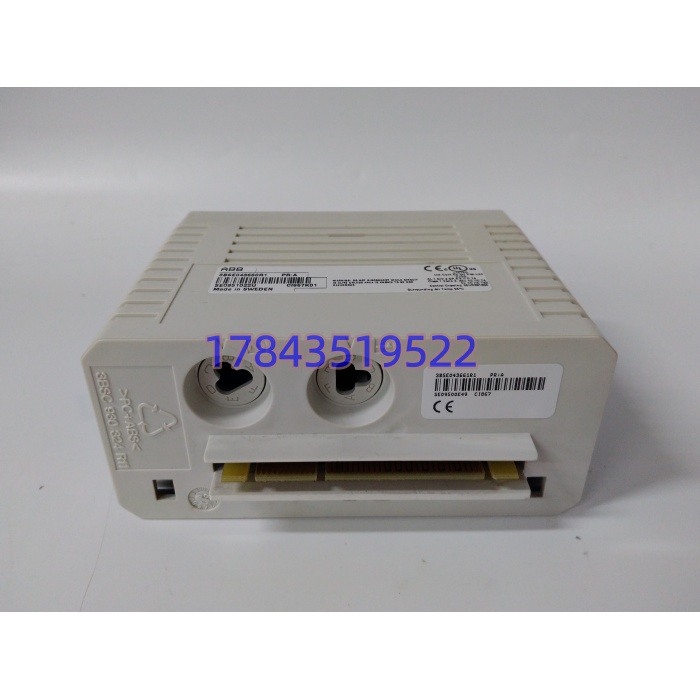

| 安装 | 导轨锁入 CEX 槽，支持带电插拔（需软件置维护态） |
| 尺寸/重量 | 185×59×127.5 mm / 约 0.62–0.7 kg |
| 认证 | CE、UL/cUL、IEC 61131-2、IEC 61784-2 |
产品介绍
从维护者视角看，AC 800M 机架上最容易被“通讯中断”背锅的往往不是交换机，而是这块 CEX 上的 CI867K01——主 CPU 灯全绿，控制逻辑跑得好好的，现场变频器却突然脱管，查两天发现是 CI867K01 内部协议栈跑飞，背板 OK 灯还亮着。现场实测发现，老固件（CBM 6.0 以前）在 Modbus TCP 同时带 60+ 仪表时会出现 socket 泄漏，重启模块恢复，不换件下次还犯。
严格来说，它只在固件与 Control Builder M 版本匹配、且 CEX 总线终端电阻按 PM8xx 手册设对时，才能跑满 Datasheet 里的 PRP 零切换。对采购的 TCO 意义在：一块 CI867K01 贸易商价万级，但化工厂 DCS 与上位 MES 断链一小时，批控配方丢一次就是几十万原料报废。CI867K01 目前未整体 EOL，但 3BSE043660R1 这个具体订货号在原厂渠道已转为按库存分配，新项目 ABB 推 CI868/CI871 等后续系，备件计划要按 Last-time-buy 思路盯 PCN，不能等“买不到”才动。
应用场景与库存策略
通讯模块抽风不像 I/O 卡——I/O 卡坏是点位变坏点，通讯模块坏是整片第三方设备“消失”，SCADA 上跳成灰块，操作工容易当成“画面卡了”而不是“控制层脱网”。
- 石化 DCS 集成：AC 800M 通过 做 Modbus TCP 主站拉变频器/智能仪表 → 非它不可（CEX 原生以太网口只管 800xA 自身，第三方协议靠它卸载）→ 建议每对控制器（含冗余 CPU）按“单控制器槽数+1”冷备，A 类管理。
- 电厂辅网改造：把老 S7-300 通过 EtherNet/IP 桥进 800xA → 做协议转换层 → 建议共享池备 2 件覆盖全厂辅网机架，翻新品只进检修周转。
- 冗余 PRP 环网（地铁/矿山供电）：双 分插主备 PM865 做 PRP 双附件 → 单模块故障零切换 → 但同批次老化风险仍在，建议 N+1 冷备且两备件分两批采购不同生产周。
- 食品/药企批控：MES 通过 OPC UA 读 800M → 固件必须升到支持 OPC UA 的版本，老库存件（CBM 6.0 时代）装上去 MES 连不上 → 备件入库前先读固件版。

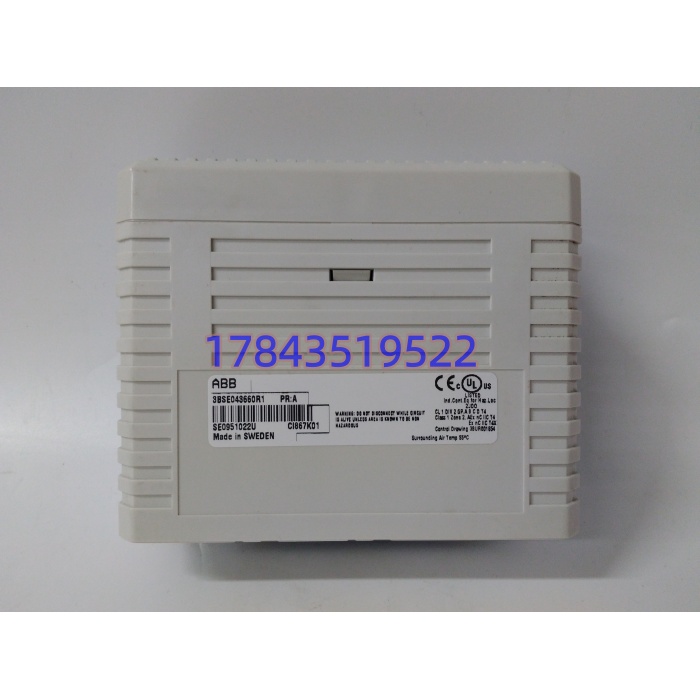

- 海外 UL 项目：铭牌要有 cUL，只标 CE 的同级件进不了 NRTL 柜 → 库存标签写清认证尾缀。
真实案例：山东某盐化工 AC 800M 机架，PM865 冗余配单 跑 Modbus TCP 带 72 台电磁流量计。运行第 4 年某夜 MES 端所有流量变灰，现场变频器却没跳。仪表班拔 重启，通讯恢复，3 小时后又飞。拆回代理测试台发现协议栈内存泄漏，属老固件已知问题。库里没同型号，电气主任想拿 CI854（PROFIBUS 卡）顶，被原厂代理拦下——总线类型不通，插上也是砖。最后从天津调一件 3BSE043660R1 现货（固件已升 CBM 6.1 系），次日装机刷配置恢复。一次批控中断按卤水精制损失折算约 23 万，一块备件采购价一万出头。该厂之后把 提级 A 类，每对控制器冷备 1 件并每年读一次固件版。
