产品详情

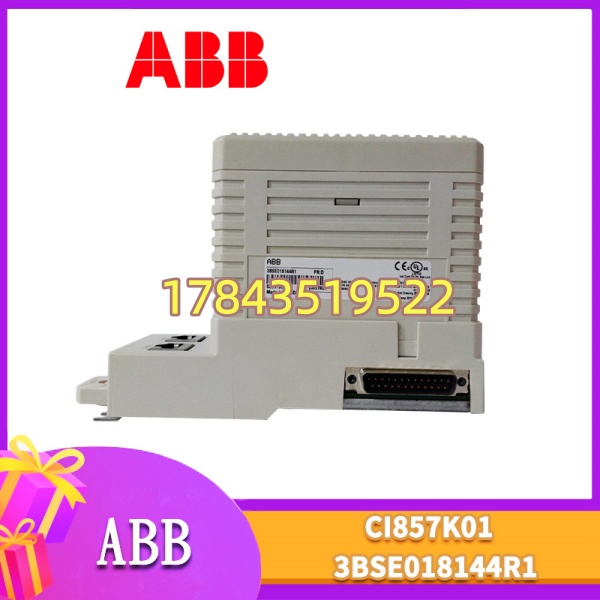

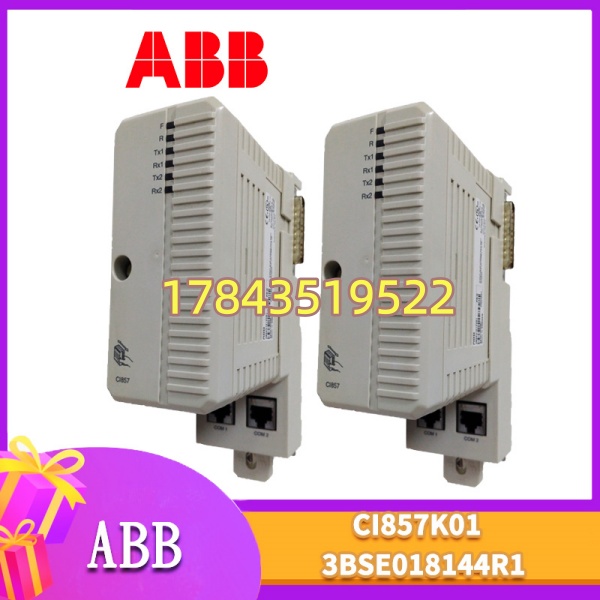

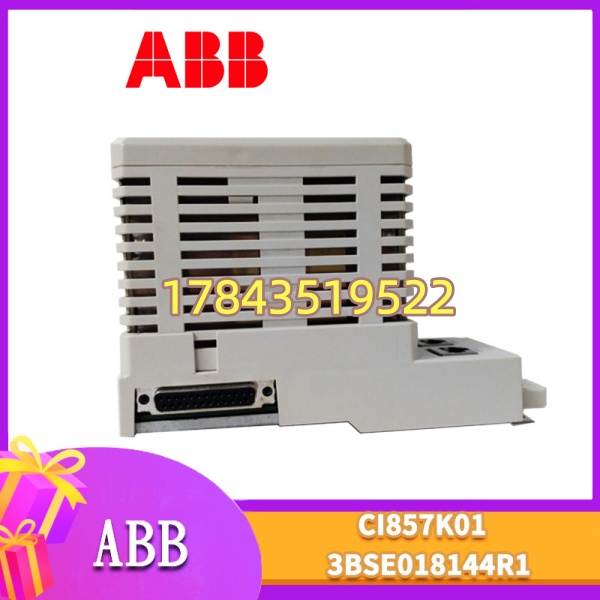

· 型号：CI857K01（3BSE018144R1 = CI857 + TB807 Terminal Block Kit）
· 品牌：ABB
· 系列：ABB AC 800M Controllers — Communication Interface Modules
规格参数
- 目录号：CI857K01，Order No. 3BSE018144R1（Kit 含 CI857 模块 + TB807 总线终端电阻组件 + 连接附件）
- 适用控制器：ABB AC 800M 系列（PM851/PM856/PM861/PM864/PM865/PM866/PM891 等），插于控制器机架任意 I/O Expansion Slot
- 通信协议：PROFIBUS DP-V0 / DP-V1（Master 默认；Slave 模式需固件及组态支持，以实际版本为准）
- 物理接口：1×DB9 Female（RS-485，符合 IEC 61158Type 3 PROFIBUS 电气规范），外接 TB807 做总线终端
- 波特率：9.6 kbps ～ 12 Mbps（自动协商或手动设定，依网络设计）
- 最大从站数：DP Master 模式下理论最大 125 个站地址（实际受扫描周期限制建议 ≤32～64 个 S800/Drive 节点）
- 背板电流消耗：典型 ≈ 350 mA @ +5 VDC（以 3BSE018144R1 Product Manual为准）
- 隔离：通信端口与背板间 500 V AC 测试隔离（基本绝缘）
- 总线终端：通过配套 TB807 有源/无源终端电阻（通常 220Ω 串联偏置电阻 + 390pF/120Ω 组合，依版本）
- 支持的 GSD 文件：需导入 ABB CI857 GSD（主站组态）或 ABB AC800M GSD（作从站时）
- 指示灯：RUN（绿色）、ERR（红色）、COM（黄色，总线活动）、MOD（模块状态）
- 工作温度：0 ～ +55℃（IEC 61131-2标准工业级）
- 存储温度：-40 ～ +70℃
- 湿度：5%～95% RH 无凝露
- 认证：CE、cULus、DNV/GL（部分版本），RoHS 合规
- 备注：CI857 与 CI854（Foundation Fieldbus/HART）、CI855（Modbus TCP/RTU）互不通用，槽位占用通信模块槽
产品介绍
CI857K01 是给 AC 800M 加 PROFIBUS DP 口的扩展模块。插进控制器机架，组态里挂 GSD 就能连 S800 I/O 节点、ABB 传动（ACS800/880 的 RPBA-01 等 Profibus 适配卡）或第三方 DP 从站（阀门定位器、称重仪表、旧 PLC）。K01 后缀代表带 TB807 终端电阻套件——单买裸 CI857 不带这个，现场第一次装建议直接要 K01 省得再补端子。
坦白讲这模块在 800xA 系统里很成熟，但有一点要注意：CI857 是单通道电气口，长距离或多分支 Profibus 网络要在合适位置加中继器（如 ABB TB848 或西门子 RS485 中继器），别指望一块 硬拖 500 米带 30 个节点——我在现场遇过因无中继导致波形畸变、偶发 DP Timeout。另外 与 newer CI867（Modbus TCP/Profibus 网关型）不通用，别混槽位。
应用场景与行业案例
痛点切入：
老产线 ABB 传动、S800 I/O 节点全是 Profibus DP，AC800M 标配只有 Ethernet 口——没 根本进不去现场网络。更常见的是原 报”Bus Error / No Response From Slaves”，查下来模块 DP 口芯片老化（雷击感应或过压打坏 RS-485 驱动），整段从站掉线，操作员画面上一片”？？”。这种时候同型号换模块是最快恢复方式。
典型场景：
- 制浆造纸/化工间歇线（AC800M + S800 I/O）—— 作主站连多个 S800 DP 节点及现场智能仪表，非它不可（除非整体改 Ethernet/IP 或 PN，成本高）。
- 冶金辅线传动群控——PM861 通过 挂 10+ 台 ACS800 带 RPBA-01 做速度/转矩给定及状态回读，GSD 组态直接映射数据区。
- 老厂 MRO 备件轮换——原系统已跑十几年， 作标准通信备件冷备，年检轮流上电测 RUN/COM 灯。
- 混合网络桥接——AC800M 作 DP Master 采集第三方设备（称重、色谱、包装机 PLC 作 DP Slave），再通过 800xA 上行以太网整合。
真实案例：
华东某化工厂 2009 年投运的 ABB 800xA 系统（PM861 + CI857K01），某雷雨夜后 COM 灯灭、ERR 闪红，S800 I/O 三个节点全部离线。到现场量 DB9 口 A/B 对地有感应过压痕迹（柜内未装浪保），确认 RS-485 接口芯片击穿。库房有测试过拆机 CI857K01（同 3BSE018144R1 Rev xx），先断控制器机架电源（不建议热插拔通信模块——可能致背板短暂异常），拔旧模块、插新模块、接 DB9、装 TB807 终端、上电——RUN 绿，Control Builder 里 Online 看到从站全回联，全程停机约 25 分钟。老师傅说”早该给 Profibus 口加浪涌保护器，这模块一坏全段 I/O 没”。确实，DP 接口芯片是感应雷薄弱点，备件和 SPD 建议都配。
常见问题解答 (FAQ)
Q1：CI857K01 支持热插拔吗？能在线带电拔插吗？
不建议热插拔。AC800M 通信模块拔插可能导致控制器短暂识别模块丢失并报通信故障，部分固件版本会触发 Watchdog。稳妥做法：切相关控制回路手动/旁路 → 停控制器或至少确认该 DP 网段可短暂离线 → 更换 → 重启控制器或执行 Hot Restart（依组态设置）→ 验从站通信全绿再切自动。
不能互换。=PROFIBUS DP（电气 RS-485）；CI854=Foundation Fieldbus H1 + HART；CI855=Modbus TCP/RTU；CI867=Serial/Modbus TCP 网关（部分版本支持 Profibus 网关功能但物理接口和固件不同）。槽位类型相同但固件识别 Catalog Number，混插会报”Wrong Module Type”。
K01（3BSE018144R1）= 模块 + 终端电阻套件 + 连线附件。单独 （3BSE018144R 无 K01）只有模块。首次装机或原 丢失建议买 K01；单纯坏模块替换且 完好可单买 本体。组态里都识别为 ，无差别。
理论上 DP 地址 1～126（0 为自身 Master 保留）， Master 固件典型支持最多 125 个站。但实际受扫描周期限制—— I/O 每个节点占 1 个 DP 地址（AO/AI/DI/DO 模块映射在节点内），建议总节点 ≤32～64 个并合理规划 PZD/PPO 类型。第三方从站若大数据量（>244 Byte PZD）需单独核算刷新时间。
Q5：怎么鉴别拆机件好坏？有哪些失效模式？
最常见失效是 RS-485 驱动芯片打坏（感应过压/雷击）——外观可能无异常。看：①金手指磨损不严重；②DB9 座无烧灼氧化；③所有 LED 灯珠完好；④上电后未插总线时 ERR 应不亮（仅 RUN 闪/亮，取决于是否 Online 组态），插总线且有终端后 COM 应闪烁。建议卖家提供上机架读出版本截图。
Q6：组态要注意什么固件版本兼容？
Control Builder M 版本需支持所用 Firmware Revision（通常在模块标签 Series/Rev 标明，如 Rev B / Rev F）。较老 FW 与新版 CB M 一般向下兼容，但极老 FW 可能缺失 DP-V1 非周期服务。升级 FW 需用 Control Builder “Update Firmware”，注意升级中途不断电。不确定时先读原模块 FW 版本再匹配。
