描述
产品详情

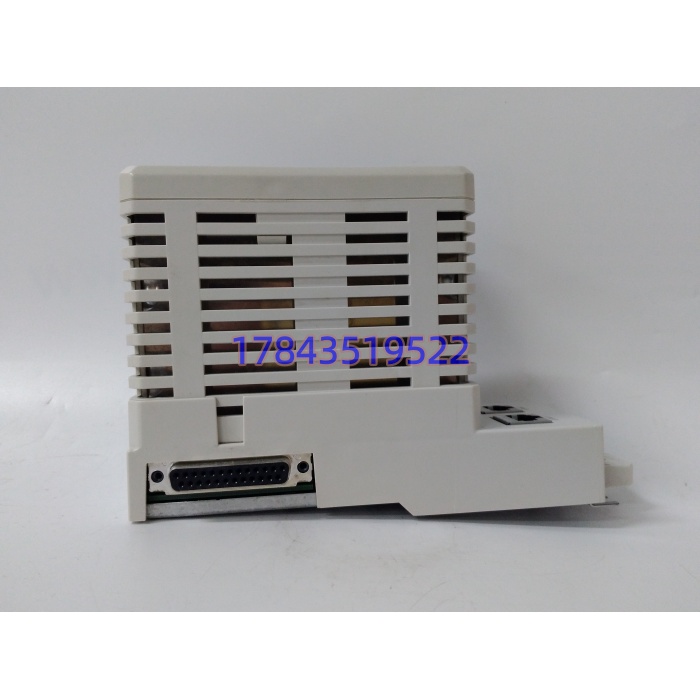

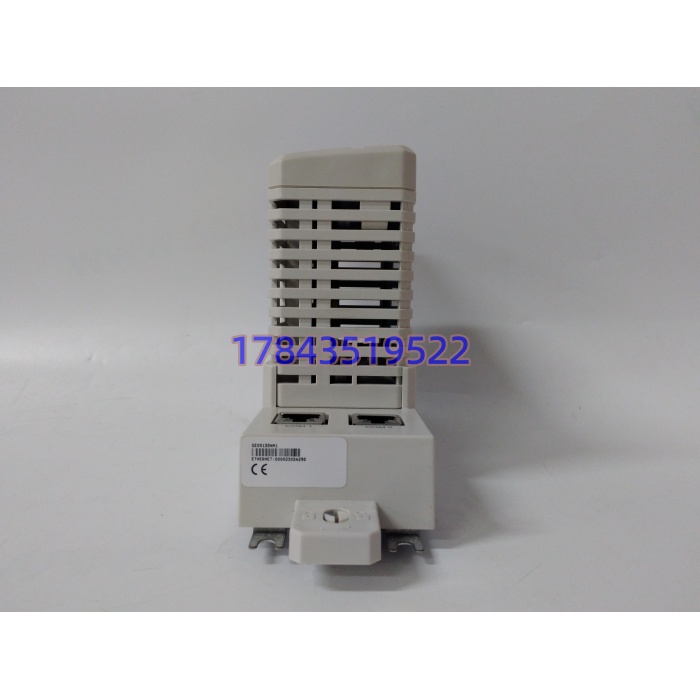

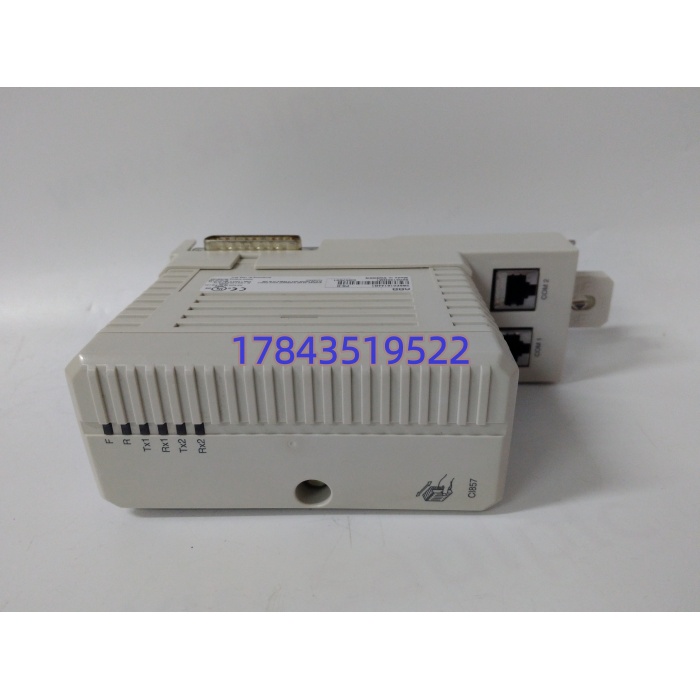

· 型号：CI857K01
· 品牌：ABB
· 系列：AC 800M / System 800xA（CI85x 通信接口）
规格参数
| 参数项 | 规格描述 |
|---|---|
| 模块定位 | AC 800M CEX 总线 INSUM 主站接口（ABB 私有 INSUM over TCP/IP，非裸 Modbus TCP） |
| 订货号 | 3BSE018144R1（CI857K01） |
| 通信协议 | ABB INSUM Master/Slave（TCP/IP 承载），10 Mbit/s |
| 电口 | 1×RJ45 母座（8-pin，10BASE-T，非 100M 自适应，以原厂 Datasheet 为准） |
| 总线供电 | 经 CEX-Bus 由处理器单元供 5 VDC，典型 150 mA，无外接 24 V 端子 |
| 挂载能力 | 每 CI857 最多 128 INSUM 设备（MCU/网关）；每 AC 800M 最多 6 块 CI857 |
| 控制器配套 | PM861（128 INSUM/机）、PM864/PM866（256 INSUM/机） |
| 冗余 | 线路冗余 No，模块冗余 No（靠控制器侧 CEX 冗余或成对配置实现系统级容错） |
| 热插拔 | 支持 |
| 指示 | 前面板状态 LED（OK / 通信状态，具体以面板丝印为准） |
| 工作温度 | 0 … +55 ℃（存储 -40 … +70 ℃） |
| 防护 | IP20，G3 防腐（ISA 71.04），CE / RoHS / WEEE |
| 尺寸重量 | 59 × 185 × 127.5 mm，约 0.7 kg（含底座） |
| 底座 | TP853（CEX 槽位底座，单独订货） |
| 生命周期 | ABB 硬件选择器标 Classic；二级市场以库存尾货/翻新为主，新件交期随 800xA 老架续命需求波动 |
产品介绍
从技术定位看，CI857K01 不是一块“能跑 Modbus TCP 的通用网卡”——这是采购最容易踩的坑。它跑的是 ABB INSUM 私有协议栈（电机控制中心 MCU 测控单元、INSUM TCP/IP Gateway 之上那层），AC 800M 通过 Control Builder M 里的 INSUM Communication Library 函数块去轮询开关柜。现场实测发现，不少电气采购看“RJ45 + 以太网”就按普通 Modbus TCP 网关询价，结果到货插上 CEX，800xA 里扫不出 MCU 点表，才知道 INSUM 和 Modbus TCP 不是一回事。
严格来说，CI857K01 只在固件匹配 AC 800M 的 PM86x 修订、且 Control Builder M 装了对应 INSUM 库时才能建链；老 PM861 也能挂但 INSUM 设备上限砍半。它的供应链价值很直接：低压开关柜集中监控这套架构在电厂辅机、石化 MCC 改造里用了十几年，新项目往 800xA v6/v7 上靠，老架停了但柜子还要跑二十年。按一块 CI857 管 128 台 MCU、每台 MCU 背后是一面抽屉式电机回路算，缺这块卡=整个 MCC 段在 DCS 侧变盲控，停机排查半天起步。TCO 里它单价不高（贸易商“全新”标 5k–2.5w 水分极大），但缺货导致的 MCC 失监成本按小时计。
应用场景与库存策略
INSUM 链路最阴的故障是“CI857 OK 灯绿，但 INSUM 设备掉一半”——此时 DCS 上电机状态冻在最后一次刷新，运行部点合闸没响应，仪控先看 CPU 后看光纤，最后才想到是 CEX 槽里这块卡的内部 TCP 会话表满了或 MCU 地址冲突。等人工挨个抽屉核地址，一班岗没了。
- 火电厂低压 MCC 集中监控（AC 800M 在电子间，CI857K01 插 PM866 CEX 槽，下端 INSUM MCU 在开关柜）：非它不可，ABB INSUM 私有协议无第二家替代；建议每对控制器按“在线块数 +1 冷备”备，且 K01 尾缀与在线一致，别拿 CI857 无尾缀老件混插。
- 石化装置区电机控制中心（多面 MCC 经 INSUM TCP/IP Gateway 汇到一块 CI857）：ABC 定 A 类，安全库存 1 件自有冷备 + 供应商代管 1 件，交期按贸易商现货 5–10 天算，原厂渠道按 Classic 件 12–20 周估。
- 造纸/水泥辅机 MCC 改造留旧：若计划迁 800xA 新平台或非 ABB 系统，CI857K01 只备现网 10% 做过渡，不追加 last buy。
- 海上平台 MCC 间：盐雾环境 CEX 金手指氧化快；建议 与 TP853 底座捆绑备货，单换模块不备底座等于半备（底座端子力矩和防松垫片也是易耗）。
- 核电辅助系统（监管留痕）：建议每控制器冗余对两侧各留 1 件同 SER 段冷备，避免跨批次电子签名不一致被审计挑刺。
某个项目里碰过这样一档：华东电厂除灰系统 MCC，AC 800M 冗余对里右侧 PM866 的 CEX 槽 内部温度漂移，OK 灯常绿但 INSUM 会话每 47 分钟掉一次重连，DCS 趋势呈“锯齿冻结”。运行以为是 MCU 通信卡毛病，换了三面柜的 MCU 没好。最后拆下 看 CEX 金手指有轻微硫化黑点，从备件柜取同 K01 件热插拔换上，INSUM 树稳了。事后该厂把 从“随坏随买”改成“每对控制器定额 1 冷备 + 每半年 CEX 槽拔插清洗”，再没在迎峰度夏时抓瞎。
