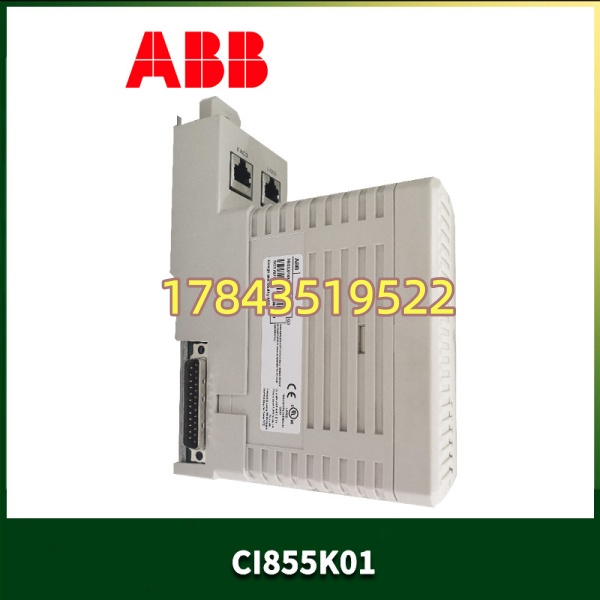

· 型号：CI855K01
· 品牌：ABB
· 系列：AC 800M（配合 PM851/PM861/PM865/PM891 等 CPU）
规格参数
- 产品目录号：CI855K01（完整 K01 套装含 TP830 端子单元或 CE400 base，以实物标签为准）
- 通信协议：PROFIBUS-DP V0（周期性数据）+ V1（非周期 acyclic，MS0/MS1/MS2 服务）
- 工作模式：DP Master Class 1 / DP Slave（软件组态选择，单模块同一时刻一主一从不能并存）
- 传输速率：9.6 kbps ～ 12 Mbps，自动协商（通常设 1.5M/3M/6M/12M 依现场距离）
- 接口：2×D-Sub 9-pin（Port A / Port B），Port B 可用于冗余 DP 电缆或第二网段
- 电气隔离：总线侧↔模块侧 ≥500 V DC 光电隔离
- 背板电流消耗：约 350～450 mA @ 5 V DC（需核对具体 TP830/CE400 供电能力）
- 最大从站数：DP Master 模式下理论 125 节点（实际受令牌轮询周期限制，建议 ≤32 实站点）
- 数据区：输入/输出区依组态，典型 ≤244 Byte In + 244 Byte Out per configured slave set

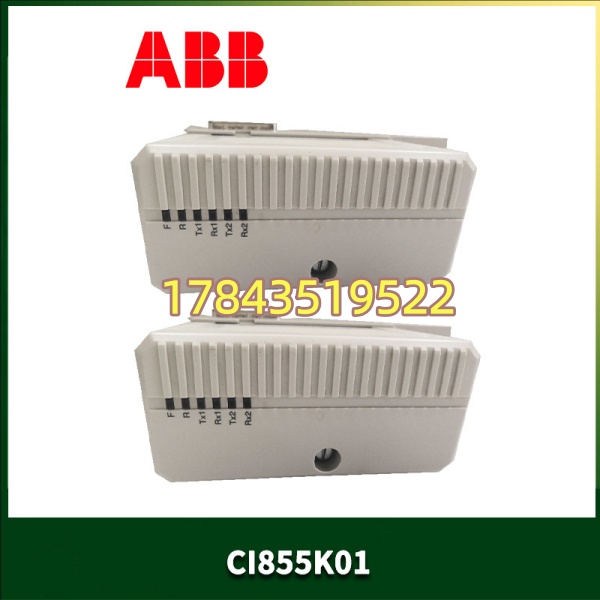

- 状态指示：MODULE OK、RUN、ERROR、BF（Bus Fault）、Tx/Rx Per Port LED

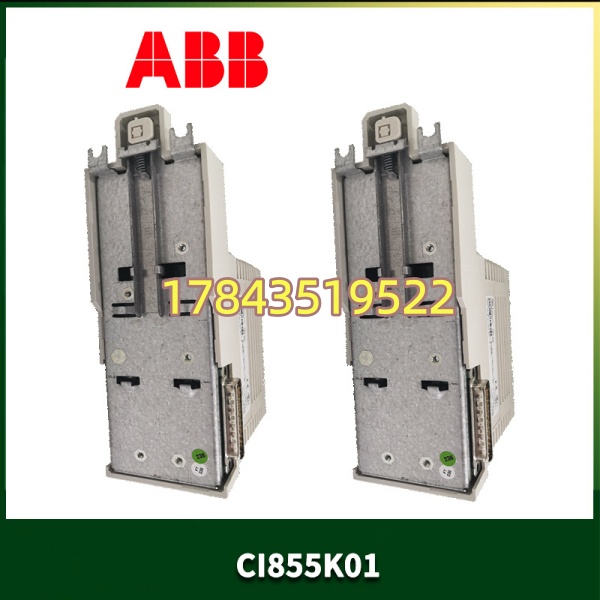

- 安装：插入 AC 800M 机架任意空闲槽，下挂 TP830（标准）或 CE400（高密度）端子单元
- 编程/组态：Control Builder M Professional — Hardware Config → Add CI855 → import GSD/GSDML
- 工作温度：0～+60℃，存储 -40～+85℃，湿度 5～95% 无冷凝
- 认证：CE、cULus、DNV（部分批次需核对），PROFIBUS 国际认证
产品介绍
CI855K01 是 ABB AC 800M 系统接 PROFIBUS-DP 现场设备的标准桥接模块。跟 CI854（早期单口、无冗余口）比，CI855 多一路 Port B 可做 DP 总线冗余或分段扩展，固件对 V1 非周期服务支持更完整，适合连第三方智能设备（如 Siemens S7 做从站、ABB/西门子/G.E. 传动、质量分析仪等需 acyclic 读写参数）。
坦白讲，新项目若只需 Profibus DP 且无特殊冗余要求，CI867(Modbus TCP/EtherNet/IP) 或 CI854A 也有人选，但 CI855 在老厂改造里存量最大——特别是要和 Siemens S7-300/400 DP 网络共存或替换原 S800 I/O over Profibus 的场景。有一点要注意：CI855 必须配指定端子单元（TP830 标准 / CE400 高密度），买时确认 K01 套装含底座还是单模块，老机架若已有 TP830 可只买单模块(CI855 本体)。CI855 与 CI857(光纤冗余)不通用，别买混。
应用场景与行业案例
痛点：化工厂老产线 ABB AC 800M 要连现场 12 台 Siemens G120 变频器(Profibus DP) + 2 套 S7-400 做数据共享，原柜只有 CI867(以太网)，被迫加 CI855；或老 S800 I/O 通过 Profibus 而非 ModuleBus 接入，需 DP Master 扫描 S800 远程站——这类需求只有 合适。
典型场景：
- 石油化工/精细化工 — AC 800M 作主站，扫描现场 Siemens/ABB/SEW 变频器 DP 从站，V1 服务读写参数
- 造纸/浆粕 — 与 Siemens S7-400 DP Master 对接（ 作 DP Slave），新老系统数据交换不停产
- 冶金辅助线 — 冗余 DP 电缆(Port A+B)连多台整流装置，断一根不影响通信
- 老厂 S800 I/O 改造 — Master 扫 S800 远程 I/O 站（代替 ModuleBus 光纤，距离受限时用 DP）
- MRO 备件 — 原 CI854 故障无货， 原位替换（需 Control Builder M 更新 Catalog 并下载）
真实案例：华南某氟化工，干燥工段 AC 800M(PM861) 原配 CI854A 带 8 台 ABB ACS800 DP 从站，某天 BF 灯常红——854A Port A 口内部 RS485 驱动烧（现场施工感应电窜入常见）。库房有 CI855K01（含 TP830），断电拔 854A+旧底座，装新 +，Control Builder M 里把通信模块类型改为 、IP/DP 地址照抄原 854 设置，下载——Bus Ok 亮，8 台变频器全回来。老师傅后来把所有柜 Profibus 口都加了 230V 隔离防雷浪涌保护器。
常见问题解答 (FAQ)
AC 800M 机架支持模块在线插拔，但——拔掉瞬间 DP 总线断开，所有所连 DP 从站进入 Watchdog 超时（变频器可能 Fault 或按预置故障动作）。正确做法：确认影响范围→通知中控该 DP 网段短暂离线→可热拔换→上电自检 Bus OK 后再恢复。控制器程序和 NVRAM 不受影响。
硬件上 引脚兼容同槽位，但需在 Control Builder M 的 Hardware Configuration 中将 CI854(A) 改为 （选对应 base），DP 地址、VFD GSD 文件、I/O 映射通常无需重配。固件版本留意：老 PM8xx 若固件过低需先升到支持 的最低版本（CBM 会提示）。有一点要注意： Port B 如不用，需在组态里禁用以防误报 Bus Fault。
ABB 官网下 AC 800M — DP Slave GSD（通常叫 ABB_0815.GSD 或类似，依固件 Rev），导入 Siemens STEP 7 HW Config。Consistency 数据区建议按 Word 对齐，避免 S7 报” inconsistent data record”。输入输出字节数两边必须一致。
Q4：DP 总线报 BF（Bus Fault）怎么快速排查？
① 查终端电阻——DP 网段两端（ Port A 最远端从站+S7主/自身若末端）各 220Ω 终端电阻 ON，中间 OFF；② 确认波特率所有站点一致（ 设的速率 vs 从站 DIP/软件设的）；③ 量 DP A-B 线间 2.2~2.8V 差分电压（有电压说明主站发令牌）；④ 逐个摘除末端从站排除某个从站短路拉低总线；⑤ 换 Port B 试排除 Port A 口硬件损伤。
Q5：二手/翻新件怎么验？
① 外观无烧痕、DB9 口金属无氧化；② 装 AC 800M 机架+，Control Builder M 能识别 读出版本信息；③ 接简单 DP 从站（如 ET200 或测试从站模拟盒），设 Master 模式跑 1.5Mbps 看 Bus OK 常亮、数据刷新正常；④ LED 指示符合手册描述（OK 绿、BF 灭/闪依状态）。
Q6：停产情况和替代？
目前 ABB 仍列入生命周期活跃产品（截至我最后核对），新件可订。若遇特定老 Rev 停产批次，可用同代新 Rev CI855K01（注意 base 版本兼容），Control Builder M 较新版本均支持。真正 EOL 后会推 CI855B 或后续型号，届时会发布 PN（Product Note）。
