产品详情
· 型号：3BSE030220R1（CI854AK01）
· 品牌：ABB（瑞士）
· 系列：AC 800M 控制系统 / System 800xA
规格参数
- 模块类型：PROFIBUS-DP/V1 通信接口模块（含TP854底座）
- 通信协议：PROFIBUS-DP/V1（符合IEC 61158）
- 端口数量：2个PROFIBUS端口，DB9母头连接器
- 波特率：9.6 kbps 至 12 Mbps，自动协商
- 节点容量：单段最多125个PROFIBUS DP从站
- 冗余功能：支持线路冗余（双端口互为备份）、主站冗余（双模块热备）
- 热插拔：支持，可在系统运行中在线更换
- 供电电压：24 VDC（19.2~28.8 VDC范围），由AC 800M机架供电
- 功耗：约190 mA（典型24V）
- 隔离电压：500 VAC（通道对系统）
- 工作温度：-25°C 至 +70°C
- 存储温度：-40°C 至 +85°C
- 防护等级：IP20
- 尺寸：约127.5 mm（深）× 186 mm（高）× 59 mm（宽）
- 重量：约0.59~0.7 kg
- 安装方式：DIN导轨安装（支持水平/垂直）
- 认证：CE、UL
产品介绍

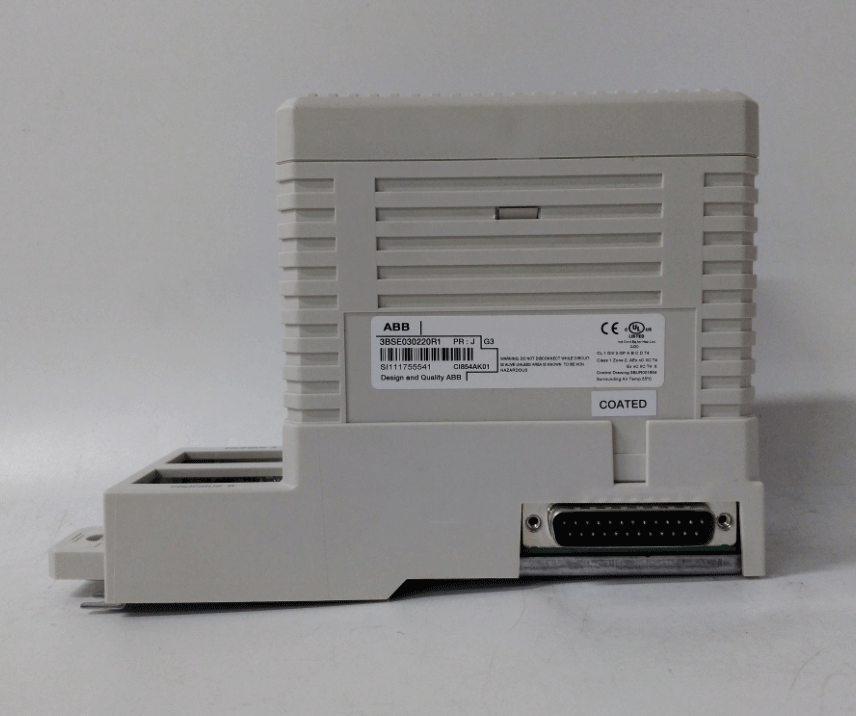

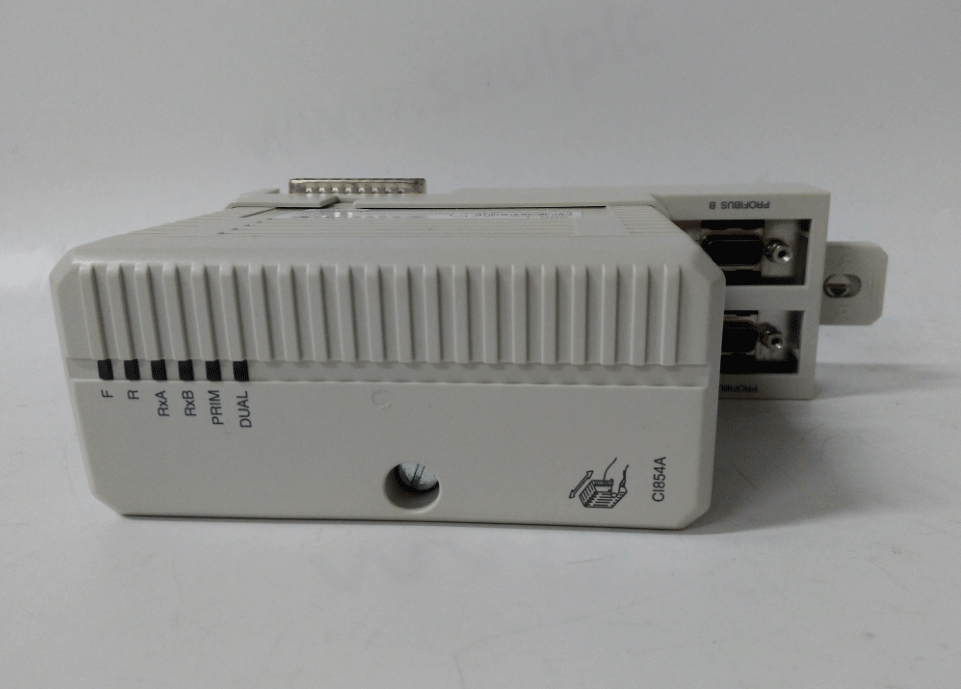

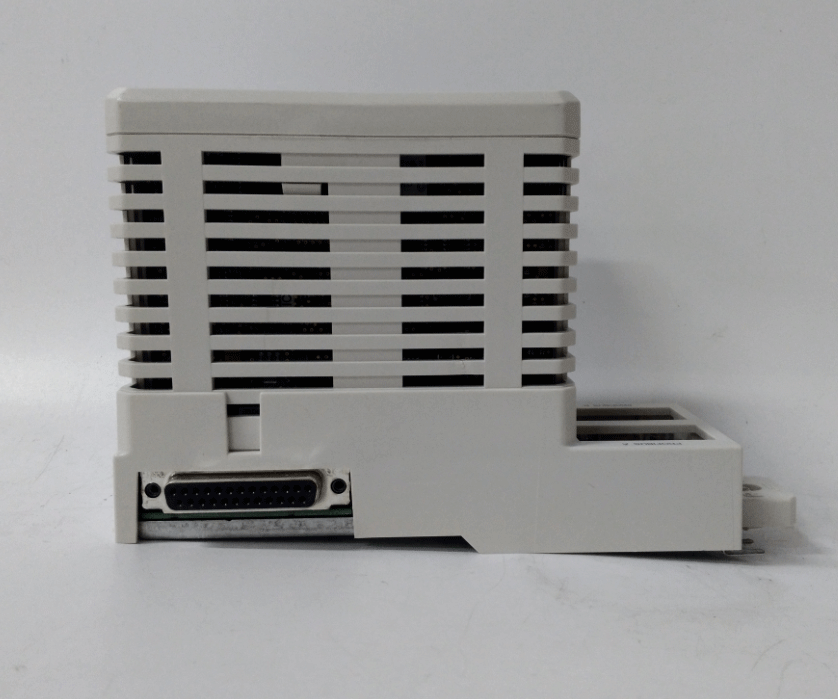

CI854AK01（3BSE030220R1）是ABB AC 800M控制器的PROFIBUS-DP/V1通信接口套件，包含CI854通信模块和TP854底座。它在AC 800M机架上占用一个CEX总线槽位，通过两个DB9端口连接PROFIBUS网络，把控制器变成PROFIBUS主站，管理最多125个从站设备。
这块卡的核心价值不在”快”——12 Mbps在现在的工业以太网面前不算啥——而在”稳”。它支持线路冗余和主站冗余，两条PROFIBUS线缆同时跑，一条断了秒切另一条；两个CI854A模块一主一备，主模块故障备模块无缝接管。对于化工、电力这种”停一分钟亏几十万”的场景，这种冗余不是锦上添花，是底线要求。另外它支持热插拔，换模块不用停控制器，这对连续生产装置来说省下的不只是时间，是避免非计划停机的风险。
应用场景与行业案例
痛点切入：我在现场处理过太多PROFIBUS通信闪断的故障。一根屏蔽层接地不规范的电缆、一个接触不良的DB9接头，就能让整个DCS画面上的几十个阀门位置全部变”问号”。通用通信模块没有冗余，出了问题只能停机排查。CI854AK01的双端口线路冗余+主站冗余设计，就是要把这种单点故障掐死在萌芽里。
典型场景：
- 石化装置DCS改造：老装置升级System 800xA，现场大量PROFIBUS DP阀门定位器、流量计、变频器需要接入。CI854AK01做主站，125个从站容量足够覆盖一个装置区，线路冗余保证电缆被施工挖断时控制不中断。
- 火电厂辅机控制：给水泵、送风机、磨煤机的变频器通过PROFIBUS接入AC 800M，CI854AK01的主站冗余配置确保通信模块故障时不会导致辅机跳闸，避免机组降负荷。
- 造纸生产线传动同步：纸机各分部传动电机通过PROFIBUS DP连接，CI854AK01的12 Mbps高速率满足多轴同步的实时性要求，线路冗余防止断纸事故。
- 污水处理厂分布式I/O：多个远程S800 I/O站通过PROFIBUS分散布置在曝气池、泵房，统一管理，减少电缆敷设量，线路冗余保证关键水质监测数据不丢失。
真实案例：前年一个煤化工项目，气化炉的12台煤浆泵变频器全部走PROFIBUS DP控制。投产半年后，装置区电缆桥架被叉车撞变形，一根PROFIBUS主干电缆内部屏蔽层断裂，通信时断时续。当时用的是单端口通信模块，DCS画面上煤浆泵状态乱跳，操作员被迫手动切至就地控制，气化炉负荷降了30%。后来改造时换成配线路冗余，两条PROFIBUS电缆分桥架敷设。去年同位置电缆又被施工挖断一根，DCS上只弹了一条”PROFIBUS Line B故障”的报警，通信没断，生产没停。仪表工程师跟我说：”早知道有这玩意儿，当初就不该省那点钱。”
