描述
产品详情

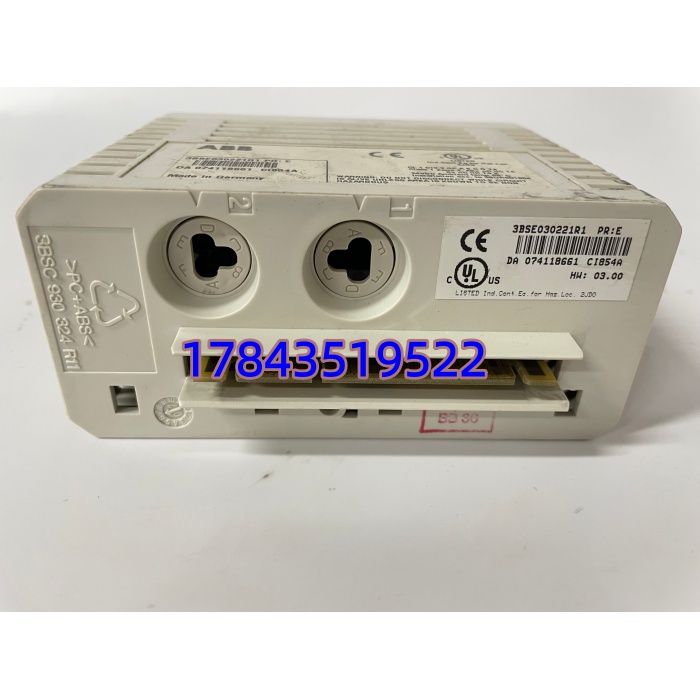

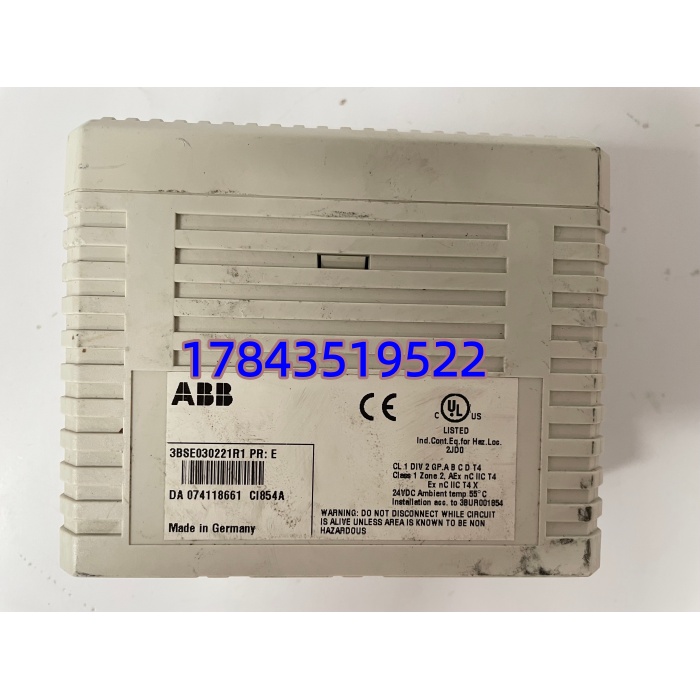

· 型号：CI854A（3BSE030221R1）
· 品牌：ABB
· 系列：AC 800M — PROFIBUS DP Communication Interface Module
规格参数
- 完整型号：CI854A，订货号 3BSE030221R1
- 产品类别：AC 800M PROFIBUS DP Interface Module（DP Master / DP Slave 可组态）
- 适用控制器：ABB AC 800M（PM851/PM856/PM861/PM864/PM865/PM866/PM891 等），配合 Baseplate（TU84x/TU85x 系列）
- 协议支持：PROFIBUS DP-V0（周期性数据交换）、DP-V1（非周期性读写/诊断/Alarm），不支持 DP-V2
- 通信速率：9.6 kbps ~ 12 Mbps（自动协商或固定，依 GSD/组态）
- 物理接口：2× DB9 Female（Sub-D 9），Pin 3/5/8 标准 PROFIBUS 定义，Channel A / Channel B（可用于冗余或分别接不同网段）
- 最大站点数（Master 模式）：典型 125 个 DP Slave（受控制器内存/扫描周期限制，实际建议 ≤ 32~64 保扫描时间）
- 输入/输出数据区：依 Control Builder M 组态，最大 I/O 映像依 CPU 型号
- 背板电流消耗：典型 400 mA @ 5 V DC（约 2 W）
- 隔离：通信端口与模块逻辑侧 500 V DC 光耦隔离

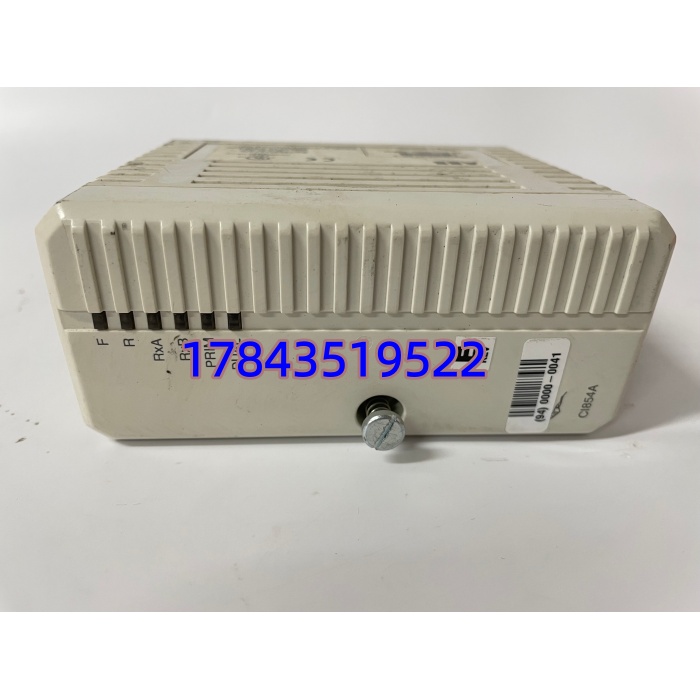

- 状态指示：Module Status（MS）、Network Status（NS）、Error（ERR）、Tx/Rx per channel LED
- 组态软件：ABB Control Builder M / Automation Builder（需 PB DP Master/Slave 选项包授权）
- 配套底座（需单独采购，示例）：TU847（紧凑型）、TU851（标准）、TU852（冗余电源 Baseplate）等，依机架设计
- 编程/调试接口：通过 TK854（PROFIBUS 编程电缆）或经 CPU 在线访问
- 安装方式：垂直插入 AC 800M Baseplate（占用 1 单元宽度），支持在线热插拔更换
- 工作温度：0℃ ~ +60℃
- 存储温度：-40℃ ~ +85℃
- 湿度：5% ~ 95% RH 非冷凝
- 认证：CE、cULus、DNV（部分版本）、GL、ABS（船级社依版本）
- 物理尺寸：标准 AC 800M 单槽模块，约 135 × 38 × 120 mm，重约 0.18 kg
⚠️ 关键区分：CI854A ≠ CI854 ≠ CI855(以太网) ≠ CI856(MPI) ≠ CI857(高速)
- CI854（老版无 A 后缀）：早期版本 FW 上限低，部分新 GSD 不认
- CI854A：增强版，FW 支持 DP-V1，与 800xA v5.1+/Freelance 2013+ 兼容更好
采购优先 CI854A(3BSE030221R1)，换旧 CI854 通常可向上兼容但需核对 FW Rev 与 Control Builder 版本。
产品介绍
CI854A 是 AC 800M 控制器连 PROFIBUS DP 网络的”大门”——插在 TU84x/TU85x Baseplate 上，通过双 DB9 口连 DP 总线（主站带变频器/远程 IO/智能仪表，或从站连第三方 PLC/DCS）。它跑 DP-V1 所以能读非周期诊断、触发 Alarm，比单纯 DP-V0 有用得多。和老 CI854 比， 固件健壮性更好、与新版 800xA 兼容性无坑，是现场主流版本。
坦白讲这卡本身不容易坏，常见故障是：DP 总线终端电阻忘加/接触不良导致 NS LED 闪黄（偶尔通）、现场 DP 头氧化造成偶发丢站、FW 版本与 Control Builder 中 Module Type 不匹配报”Type Mismatch”。换件前确认您 Baseplate 型号（TU847/TU851…）及控制器 PM8xx FW Rev—— 向下兼容旧 CI854 组态但通常要求最低 FW x.xx（Control Builder M 提示会写明）。
应用场景与行业案例
我在现场遇过化工厂——ABB AC 800M 带 20 多台 ABB ACS800（RPBA-01 DP 卡）做传动控制，某天 NS LED 闪黄、3 台变频器偶发掉站。查下来是 DB9 口 Pin 8（偏置/终端控制线）接触不良 + 其中一台 RPBA 终端电阻开关没拨到 ON。重新压 BNC/DB9 头、确认每段首末端终端电阻 ON，恢复正常。 本身没问题，是总线物理层老问题。
典型场景：
- 电力/水处理 — AC 800M 作主站带远程 ET200M/S7-300 DP 从站或第三方水质分析仪（DP 口）
- 冶金/造纸传动 — 多台 ABB / Siemens / Danfoss 传动通过 PROFIBUS DP 受 AC 800M 速度/转矩给定及状态监控
- 石化/化工包装线 — 连 Siemens ET200SP/MP 远程 IO 做防爆区信号采集，DP-V1 读从站诊断
- 食品饮料 — 第三方称重配料模块（Sartorius/Mettler DP 口）直连 AC 800M
真实案例：北方某 300MW 电厂化水 PLC（AC 800M PM861 + ）#2 DP 网段所有 Siemens ET200M 从站掉线，NS 闪红。先查 MS 绿、NS 红——量 DB9 口电压 A-B 约 0V（应有 ~5V 偏置），顺藤摸瓜发现段首终端电阻盒电源线松脱导致无终端偏置。临时短接偏置线、换新终端盒后恢复。换下的 实测正常。事后要求：DP 网每段首尾终端电阻列入月度巡检（万用表量 A-B ≈ 5V 空闲时）。
